Régulateur de moyenne tension (régulateur MT)

{{{sourceTextContent.subTitle}}}

Régulateur de moyenne tension

{{{sourceTextContent.description}}}

Un régulateur de moyenne tension (régulateur MT) est un dispositif électrique utilisé pour maintenir et stabiliser automatiquement le niveau de tension des réseaux de distribution à moyenne tension, en augmentant ou en diminuant la tension de ligne. Il améliore la qualité de l'énergie, compense les chutes de tension le long des lignes d'alimentation et garantit aux équipements électriques une tension d'alimentation stable.

Il est généralement installé dans les réseaux de distribution MT (généralement entre 2,4 kV et 35 kV), en particulier sur les longues lignes d'alimentation rurales, les réseaux électriques industriels et les lignes de distribution des services publics.

1. Fonctions principales
·Régulation de la tension
·Augmente la tension en cas de sous-tension.
·Réduit la tension en cas de surtension.
·Maintient la tension dans des limites acceptables.

Plage de régulation typique :
·±5 %
·±10 %
·±16 crans (conception courante des réseaux de distribution)

2. Composants principaux

1) Transformateur de régulation
·On utilise généralement un autotransformateur.
·Permet de régler la tension grâce aux positions des prises.

2) Changeur de prises
Deux types courants :
Changeur de prises en charge (OLTC)
·Change les prises sous tension.
·Utilisé pour une correction continue de la tension.
Changeur de prises hors tension
·Nécessite une mise hors tension avant tout réglage.
·Utilisé pour des réglages saisonniers fixes.

3) Unité de commande
Surveille :
·La tension de ligne
·Le courant de charge
·Le facteur de puissance
·Les réglages de temporisation
Commandes :
·Position des prises
·Correction de tension
·Communication à distance

4) Composants de dérivation et de protection
Comprend :
·Parafoudres
·Disjoncteurs
·Sectionneurs
·Transformateurs de courant (TC)
·Relais de commande

3. Caractéristiques nominales types
· Classe de tension : 2,4 kV, 4,16 kV, 7,2 kV, 12,47 kV, 13,8 kV, 24,9 kV, 34,5 kV
·Phase : monophasée ou triphasée
·Puissance : 1 MVA – plus de 30 MVA
·Plage de régulation : de ±5 % à ±10 %
·Fréquence : 50 Hz / 60 Hz
·Refroidissement : à immersion d’huile (le plus courant)

4. Types de régulateurs MT

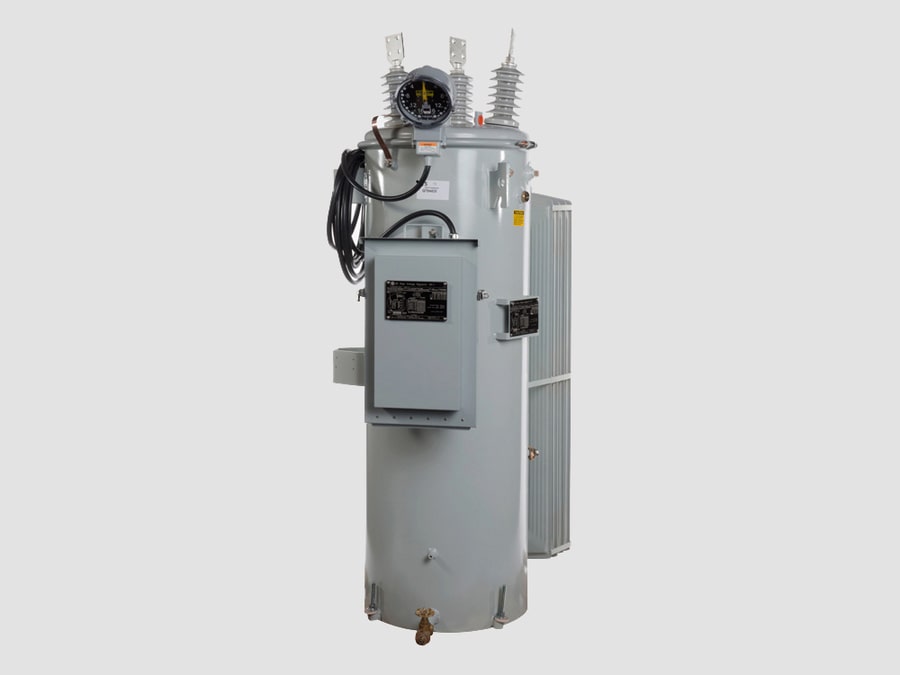

A.) Régulateur de tension monté sur poteau
Utilisé dans :
·Réseaux aériens de distribution des services publics
·Lignes d’alimentation rurales
·Lignes MT longues
Caractéristiques :
·Compact
·Installation en extérieur
·Généralement des unités monophasées regroupées par trois

B.) Régulateur de tension de sous-station
Installé dans :
·Les sous-stations de distribution
·Les sous-stations industrielles
Caractéristiques :
·Capacité supérieure
·Fonctionnement triphasé
·Systèmes de contrôle avancés

C.) Régulateur de tension à paliers (SVR)
Conception courante d’un régulateur MT :
·Utilise la technologie des autotransformateurs.
·Assure la correction automatique de la tension des lignes d’alimentation.

D.) Régulateur MT à semi-conducteurs
Utilise l’électronique de puissance :
·Réponse plus rapide
·Pas de changeur de prises mécanique
·Entretien réduit
Applications :
·Réseaux intelligents
·Réseaux d’énergies renouvelables

5. Applications
·Réseaux de distribution : contrôle de la tension des lignes de distribution
·Énergies renouvelables : gestion de la tension des installations solaires/éoliennes
·Exploitation minière : longues lignes de distribution MT
·Pétrole et gaz : stabilisation de la tension des moteurs
·Usines de fabrication : protection des équipements sensibles
·Centres de données : amélioration de la qualité de l’énergie
·Systèmes ferroviaires : régulation de la puissance de traction

6. Avantages
Amélioration de la qualité de l’énergie
·Réduit les fluctuations de tension.
·Prévient les déclenchements par sous-tension.
·Prolongation de la durée de vie des équipements
Protège :
·Les moteurs
·Les transformateurs
·Les variateurs
·Les systèmes de contrôle
Meilleure efficacité énergétique
·Une tension stable améliore les performances des moteurs et des équipements.
Fiabilité du réseau
·Aide les gestionnaires de réseau à respecter les exigences de tension des clients.

Dans un réseau électrique moyenne tension, un régulateur MT agit comme un stabilisateur de tension automatique, maintenant la tension des lignes d'alimentation dans les limites prévues en ajustant en continu les prises du transformateur afin de compenser les variations de charge et les chutes de tension sur la ligne.
