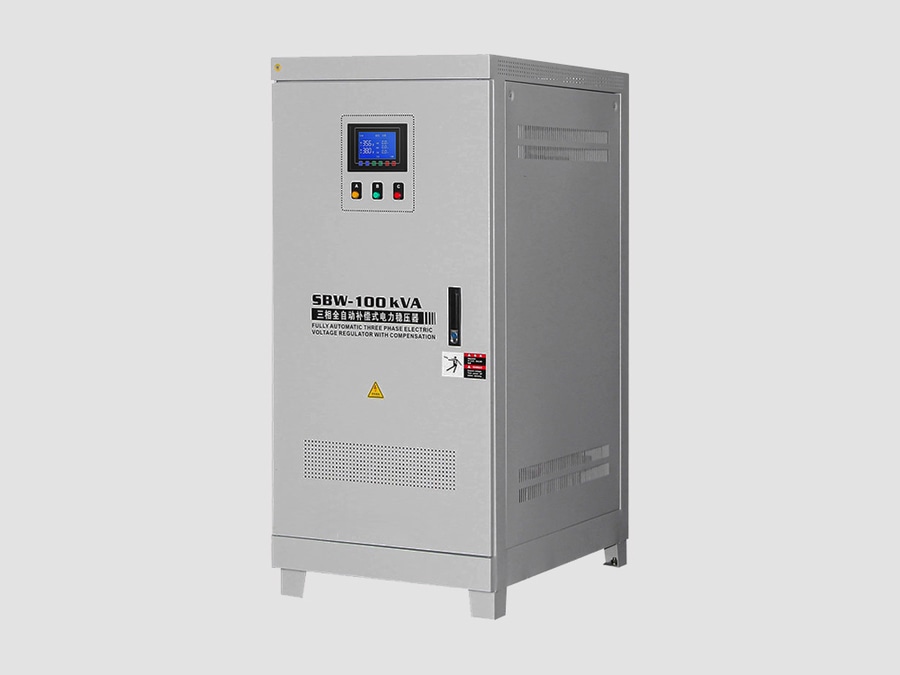

Régulateur de basse tension (régulateur BT)

{{{sourceTextContent.subTitle}}}

Régulateur de basse tension

{{{sourceTextContent.description}}}

Un régulateur de basse tension (régulateur BT), également appelé régulateur automatique de tension de basse tension (AVR BT) ou stabilisateur de tension, est un dispositif électrique conçu pour maintenir une tension de sortie stable à basse tension en compensant les fluctuations de l'alimentation électrique d'entrée.

Il est couramment utilisé dans les bâtiments commerciaux, les installations industrielles, les centres de données et les systèmes d'équipements électriques sensibles nécessitant une tension stable.

1. Caractéristiques techniques types
·Classe de tension : 100 V – 1 000 V CA
·Systèmes courants : 230 V, 400 V, 415 V, 480 V
·Phase : monophasée / triphasée
·Puissance : de 1 kVA à plusieurs MVA
·Fréquence : 50 Hz / 60 Hz
·Précision de régulation : de ±0,5 % à ±5 %
·Refroidissement : à air naturel, à air forcé, à huile (grandes unités)

2. Fonctions principales
Stabilisation de la tension
Le régulateur BT compense :
·Les conditions de sous-tension
·Les conditions de surtension
·Les creux de tension
·Les fluctuations de tension
·Les chutes de tension importantes sur les lignes d’alimentation

Exemple :
·Tension d’entrée : 360–450 V
·Régulateur BT
·Sortie stable : 400 V

3. Composants principaux
1) Circuit de détection de tension
Mesure :
·La tension d’entrée
·La tension de sortie
·Le courant de charge
·Fournit un retour d’information au système de commande.

2) Unité de commande
Contrôle la correction de tension en :
·Surveillant l’écart de tension
·Calculant le niveau de correction
·Activant le mécanisme de réglage
Commandes courantes :
·Contrôleur à microprocesseur
·Contrôleur à base d’automate programmable (PLC)
·Contrôleur à relais numériques

3) Élément de réglage de tension
Différentes technologies sont utilisées :
A. Type à transformateur à prises
·Utilise les prises du transformateur pour ajuster la tension de sortie.
·Convient aux applications BT de forte puissance.
·Réponse plus lente mais robuste.
B. Régulateur de type servomoteur
·Utilise un transformateur variable entraîné par un moteur.
·Permet un ajustement en douceur de la tension.
C. Régulateur de tension statique
Utilise l’électronique de puissance :
·IGBT
·Thyristor
·Convertisseurs PWM
Avantages :
·Réponse très rapide
·Aucune usure mécanique

4. Types de régulateurs BT

A.) Régulateur automatique de tension (AVR)
Type le plus courant.
Applications :
·Générateurs
·Moteurs
·Charges industrielles

B.) Régulateur de tension de distribution
Installé dans :
·Tableaux de distribution BT
·Bâtiments commerciaux
·Usines

C.) Régulateur de tension asservi
Caractéristiques :
·Haute précision
·Réglage en douceur
·Adapté aux charges sensibles
Applications :
·Machines CNC
·Équipements médicaux
·Équipements de laboratoire

D.) Régulateur de tension statique
Caractéristiques :
·Temps de réponse de l'ordre de la milliseconde
·Aucune pièce mobile
·Haute fiabilité
Applications :
·Centres de données
·Fabrication de semi-conducteurs
·Systèmes d'automatisation

5. Applications
·Industrie : machines à commande numérique (CNC), chaînes de production
·Centres de données : protection de l’alimentation des serveurs
·Hôpitaux : équipements médicaux
·Bâtiments commerciaux : systèmes de chauffage, ventilation et climatisation (CVC) et d’éclairage
·Télécommunications : équipements réseau
·Énergies renouvelables : stabilisation de la sortie des onduleurs BT
·Résidentiel : protection des appareils électroniques sensibles

6. Avantages
Protection des équipements
Prévient les dommages causés par :
·La haute tension
·La basse tension
·L’instabilité de tension
·Amélioration des performances des équipements
Assure un fonctionnement stable pour :
·Les moteurs
·Les variateurs
·Les systèmes de contrôle
·Réduction des temps d’arrêt
Évite :
·Les déclenchements de moteurs
·Les pannes d’automates programmables (PLC)
·Les réinitialisations des équipements électroniques
·Meilleure qualité de l’alimentation
Améliore :
·La stabilité de la tension
·La fiabilité du système

Dans un réseau électrique basse tension, un régulateur BT fonctionne comme un stabilisateur de tension automatique, garantissant que les charges électriques reçoivent une tension constante et fiable malgré les fluctuations de l’alimentation entrante.
