Poste de transformation MT pour réseaux de distribution

{{{sourceTextContent.subTitle}}}

Station de transformation MT

{{{sourceTextContent.description}}}

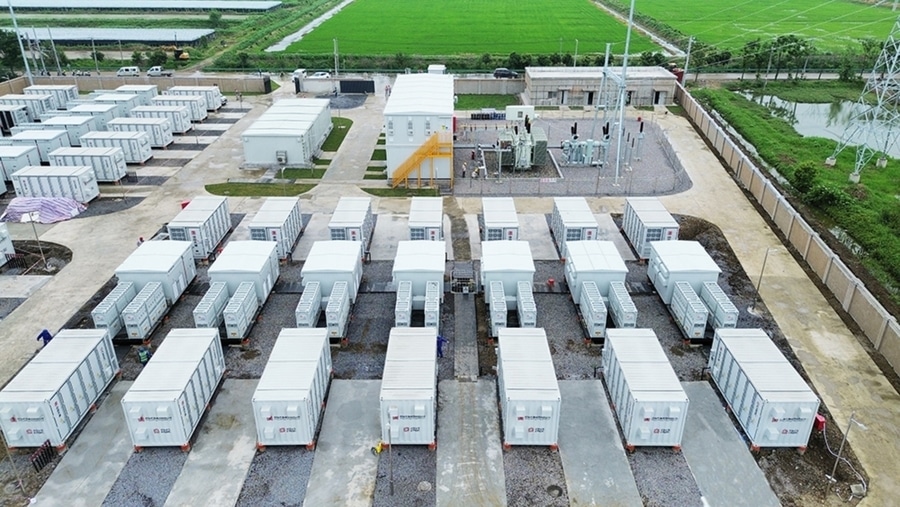

Poste de transformation MT (poste de transformation moyenne tension)

Un poste de transformation moyenne tension (poste MT), également appelé sous-station moyenne tension, sous-station compacte ou sous-station de distribution MT/BT, est une installation électrique qui reçoit de l'énergie en moyenne tension, la transforme en basse tension et distribue l'électricité aux utilisateurs finaux ou aux charges industrielles.

Il s'agit d'un élément clé des réseaux de distribution, qui convertit généralement des tensions telles que 6,6 kV, 10 kV, 11 kV, 13,8 kV, 20 kV, 22 kV, 24 kV ou 33 kV vers des réseaux BT de 400 V/415 V/480 V.

1. Fonctions principales
Transformation de tension
Convertit :
Alimentation du réseau MT
(6–35 kV)

Poste de transformation MT
Alimentation de distribution BT
(400/415/480 V)

Distribution d’énergie
Alimente :
·Les installations industrielles
·Les bâtiments commerciaux
·Les zones résidentielles
·Les systèmes d’énergie renouvelable
·Les infrastructures

2. Composants principaux

1) Appareillage moyenne tension
Contrôle et protège l’alimentation MT entrante.
Comprend :
·Interrupteur de coupure en charge (LBS)
·Disjoncteur à vide (VCB)
·Sectionneur
·Commutateur de mise à la terre
·Relais de protection
·Parafoudres

Valeurs nominales types :
12 kV
24 kV
36 kV

2) Transformateur MT/BT
Principal équipement de conversion de tension.
Types de transformateurs courants :
Transformateur à huile
·Rendement élevé
·Grande capacité
·Utilisation en extérieur

Transformateur de type sec
·Installation en intérieur
·Sécurité incendie
·Faible entretien

Valeurs nominales typiques :
De 100 kVA à plus de 10 MVA

3) Appareillage basse tension
Distribue l’énergie transformée vers les charges BT.
Comprend :
·Disjoncteur à air (ACB)
·Disjoncteur compact (MCCB)
·Disjoncteur miniature (MCB)
·Système de barres omnibus
·Équipement de comptage

4) Système de protection et de contrôle
Assure :
· Protection contre les surintensités
· Protection contre les défauts à la terre
· Protection du transformateur
· Surveillance de la température
· Surveillance à distance

5) Systèmes auxiliaires
Peuvent inclure :
· Alimentation de commande en courant continu
· Chargeur de batterie
· Communication SCADA
· Éclairage
· Système CVC
· Protection incendie

3. Types de postes de transformation MT

A.) Poste de transformation compact (CSS)
Unité intégrée fabriquée en usine :
·Appareillage MT + transformateur + appareillage BT
Avantages :
·Conception compacte
·Installation rapide
·Travaux de construction réduits
Applications :
·Distribution urbaine
·Parcs solaires
·Installations commerciales

B.) Poste de transformation préfabriqué
Également appelé :
·Poste de transformation de type « E-house »
·Poste de transformation modulaire
Caractéristiques :
·Assemblé en usine
·Structure conteneurisée
·Transport aisé
Applications :
·Exploitation minière
·Pétrole et gaz
·Énergies renouvelables

C.) Poste de transformation MT en extérieur
Installé à l’extérieur :
Composants :
·Transformateur monté sur poteau ou au sol
·Appareillage MT
·Tableau de distribution BT
Applications :
·Réseaux de distribution des services publics

D.) Poste de transformation MT en intérieur
Installé à l’intérieur :
·Bâtiments industriels
·Établissements commerciaux
·Centrales électriques
Avantages :
·Meilleure protection de l’environnement
·Entretien facilité

4. Caractéristiques techniques types
·Tension d’entrée : 6,6 kV–35 kV
·Tension de sortie : 400 V / 415 V / 480 V
·Capacité du transformateur : 100 kVA–10 MVA+
·Fréquence : 50 Hz / 60 Hz
·Indice de protection : IP23–IP55 (selon le type de coffrage)
·Installation : en intérieur / en extérieur / en conteneur

5. Applications
·Services publics : postes de distribution
·Énergie solaire : systèmes de collecte photovoltaïque
·Énergie éolienne : collecte de l’énergie des éoliennes
·Exploitation minière : alimentation électrique des mines
·Pétrole et gaz : usines de traitement
·Centres de données : distribution électrique des installations
·Industrie manufacturière : systèmes d’alimentation électrique des usines
·Infrastructures : aéroports, chemins de fer, ports

6. Avantages
Conception compacte
·Encombrement réduit par rapport aux postes de distribution classiques.
Haute fiabilité
·Protection et commutation intégrées.
Installation facile
·Testé en usine avant livraison.
·Configuration flexible

Peut inclure :
·Unité de commutation et de mesure (RMU)
·Appareillage GIS
·Appareillage AIS
·Transformateur à sec
·Transformateur à huile
·Systèmes de surveillance intelligents

Dans un système de distribution d’énergie, un poste de transformation MT sert d’interface entre le réseau moyenne tension et les consommateurs basse tension, combinant la protection MT, la transformation de tension et la distribution BT en un seul point de distribution d’énergie fiable.
