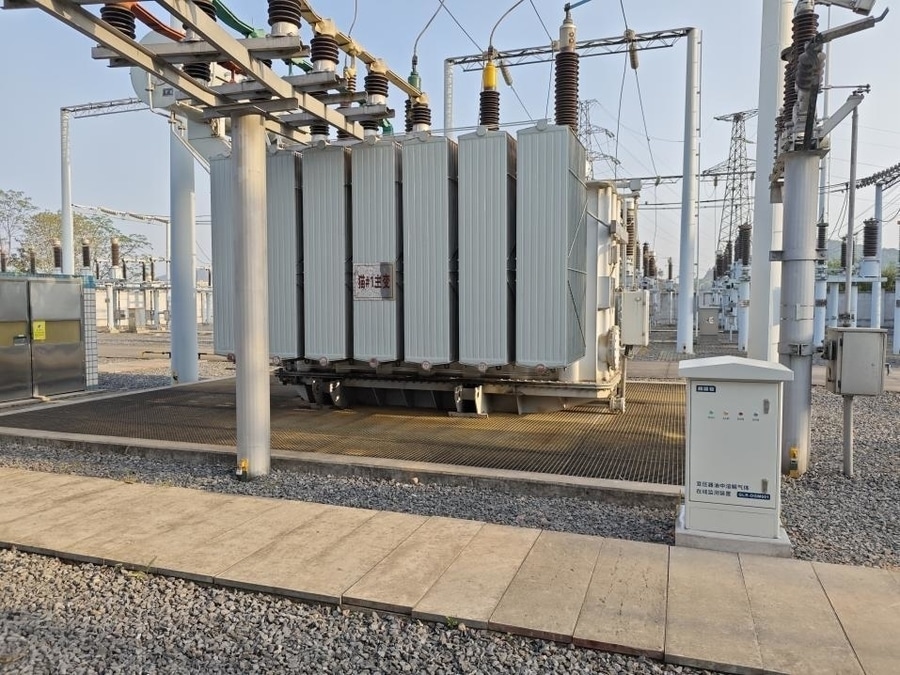

Moniteur DGA en ligne pour transformateur

{{{sourceTextContent.subTitle}}}

Dispositif de surveillance en ligne des gaz dissous dans l'huile de transformateur basé sur la technologie de la spectroscopie photoacoustique à laser

{{{sourceTextContent.description}}}

Description générale :
L'analyse des gaz dissous dans les transformateurs GLRoad est capable de contrôler et d'analyser neuf types de gaz dissous dans l'huile de transformateur, avec une grande précision de mesure, une grande fiabilité, un contrôle en temps réel et un fonctionnement sans entretien.

Grâce à l'utilisation de lasers à semi-conducteurs et de la technologie de spectroscopie laser, l'appareil améliore considérablement les performances de surveillance des gaz dans l'huile de transformateur, augmente sensiblement le taux de détection des défauts naissants dans les transformateurs principaux et réduit ainsi les taux d'apparition des défauts et les coûts d'exploitation et d'entretien.

Parallèlement, il adopte une conception optimale ciblée pour le problème de fuite commun aux circuits d'huile et de gaz afin d'améliorer la fiabilité, et présente également l'avantage de ne pas nécessiter de remplacement du gaz porteur et de fonctionner sans entretien.

-Surveillance des gaz défectueux à composants entiers dans le pétrole
-Bande passante étroite pour des mesures précises
-Laser à modulation électronique
-Pas de gaz vecteur nécessaire, pas d'entretien et installation en ligne
-Dégazage sous vide à pression et température constantes
-Raccordement au pipeline de type bloc à soupape

Dispositif de surveillance en ligne du pétrole et du gaz à plusieurs composants GLR-DGM601
Types de gaz en défaut
H2
CO2
CO
CH4
C2H6
C2H4
C2H2
O2
N2

Dispositif de surveillance en ligne du pétrole et du gaz à faible teneur en composants GLR-DGM701
Types de gaz en défaut
H2
CO
C2H4
C2H2

Avantages du produit :

-Surveillance complète des composants des gaz de défaut dans l'huile de transformateur
La spectroscopie photoacoustique laser est utilisée pour analyser et détecter le contenu de plusieurs composants de gaz de défaut, notamment CO, CO₂, CH₄, C₂H₄, C₂H₆ et C₂H₂. Un capteur à bain d'huile est adopté pour la mesure directe de la teneur en H₂, avec la possibilité de mesurer les teneurs en N₂ et O₂ dans l'huile.

-Essais de précision avec une bande passante étroite
Une source de lumière laser multi-en-un avec une largeur de ligne étroite est adoptée, éliminant le besoin de filtrage optique. Lors de la détection de gaz de défaut mélangés, il peut éviter avec précision les interférences croisées, ce qui se traduit par une grande précision de mesure et une excellente répétabilité.

-Le laser à modulation électrique prévient les dysfonctionnements de la structure mécanique
Le laser est piloté par des signaux électriques pour générer des signaux optiques pulsés, ce qui remplace le disque de modulation du système traditionnel de spectroscopie photoacoustique à source de lumière infrarouge, réduit les vibrations mécaniques et l'usure, et diminue le taux de défaillance de l'équipement.

-Aucun gaz vecteur n'est nécessaire, pas d'entretien, installation sans coupure de courant
Les échantillons d'huile sont prélevés directement par l'orifice d'échantillonnage de l'huile et renvoyés dans le réservoir d'huile une fois l'analyse terminée, ce qui permet une installation hors tension. Aucun gaz vecteur n'est nécessaire pendant le fonctionnement. L'unité d'étalonnage intégrée permet un réétalonnage automatique, ce qui permet un fonctionnement sans entretien.

-Dégazage sous vide à pression et température constantes
Sûr et fiable, il se caractérise par une efficacité et une régularité de dégazage élevées. L'échantillon d'huile dégazé n'entre pas en contact avec l'air extérieur, ce qui permet d'obtenir une contamination "zéro" et une perte "zéro" de l'échantillon d'huile, ce qui garantit la sécurité du retour de l'huile de transformateur.

-Raccordement de pipeline de type bloc à soupape
Les circuits d'huile et de gaz sont reliés en interne par des blocs de vannes, ce qui réduit les conduites de raccordement externes, diminue les risques de fuite d'huile et de gaz et garantit une taille compacte et une disposition soignée.
