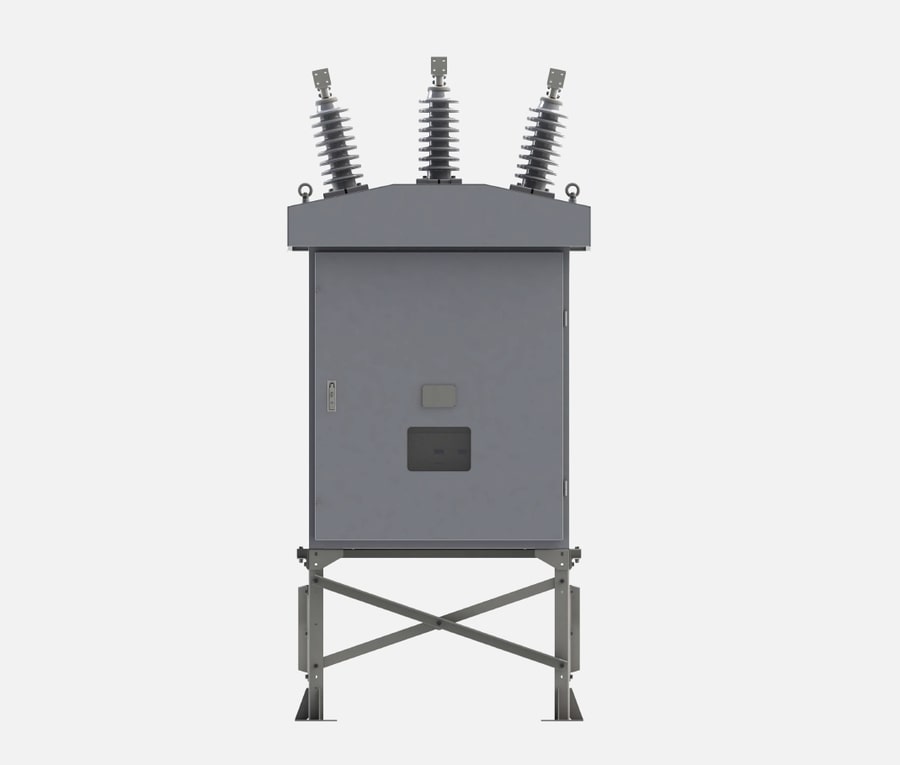

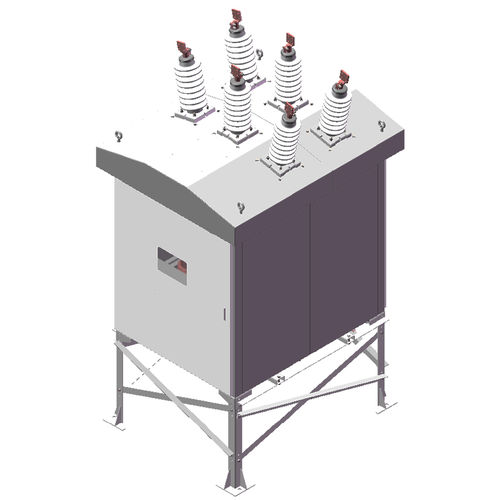

Sous-station Vacuum Circuit Breaker, Dog-house

{{{sourceTextContent.subTitle}}}

Disjoncteur de distribution moyenne tension

{{{sourceTextContent.description}}}

Disjoncteurs à vide de la série OVCB
-Tension de service nominale : 12 kV, 15 kV, 17,5 kV et 36 kV, jusqu'à 40,5kV
-Niveau d'impulsion de la foudre (BIL) : 75 kV, 125 kV jusqu'à 185 kV
-Courant nominal continu : 630 A à 3 150 A
-Courant assigné de courte durée : 20 kA, 25 kA et 31,5 kA jusqu'à 40 kA

Une technologie avancée pour une meilleure fiabilité
En combinant les derniers développements de la technologie des disjoncteurs avec une qualité mondialement reconnue, les disjoncteurs de poste à vide de type OVCB sont les disjoncteurs moyenne tension les plus avancés disponibles sur le marché.
- Conformité aux normes IEC/IEEE/ANSI
Conçus et testés pour être conformes aux normes IEC/IEEE/ANSI.
- Certification ISO 9001
Conçus et fabriqués dans une usine certifiée ISO 9001.
- Construction hautement sismique
Construction hautement sismique conforme à ETGI-1.020/IEEE-693.

Avantages
- Fonctionnement à grande vitesse - Temps d'interruption de trois cycles ou moins.
- Longue durée de vie - Les interrupteurs à pôles intégrés protègent les contacts contre les éléments corrosifs et la contamination.
- Facilité de maintenance - Les ensembles d'interrupteurs et les indicateurs d'usure des contacts sont accessibles via un panneau boulonné.
- Fiabilité - Un minimum de pièces mobiles sur le mécanisme de fonctionnement modulaire motorisé et à ressort qui a fait ses preuves.
- Durabilité - Les disjoncteurs à vide adoptent une technologie spéciale de ventilation par convection, avec un interrupteur à vide à très faible résistance, réduisant considérablement l'élévation de température causée par le fonctionnement à long terme du disjoncteur à vide et réduisant la perte de puissance.

Caractéristiques standard
- Bagues sèches en porcelaine avec une grande ligne de fuite.
- TC à douilles à rapports multiples pour la mesure et la protection.
- Fenêtre permettant de visualiser les indicateurs d'état et le compteur de fonctionnement.
- Configuration standard pour 1 bobine de fermeture et 2 bobines d'ouverture.
- Interrupteur auxiliaire à 12 pôles (6 contacts 'a' et 6 contacts 'b'), interrupteur de vérification du verrouillage.
- Mécanisme de fonctionnement modulaire avec poignée de chargement manuel intégrée.
- Disponible pour un montage étendu des TC, TP, compteurs et relais dans un boîtier métallique IP55.
