Disjoncteur du réservoir mort

{{{sourceTextContent.subTitle}}}

72.5 kV à 550 kV

{{{sourceTextContent.description}}}

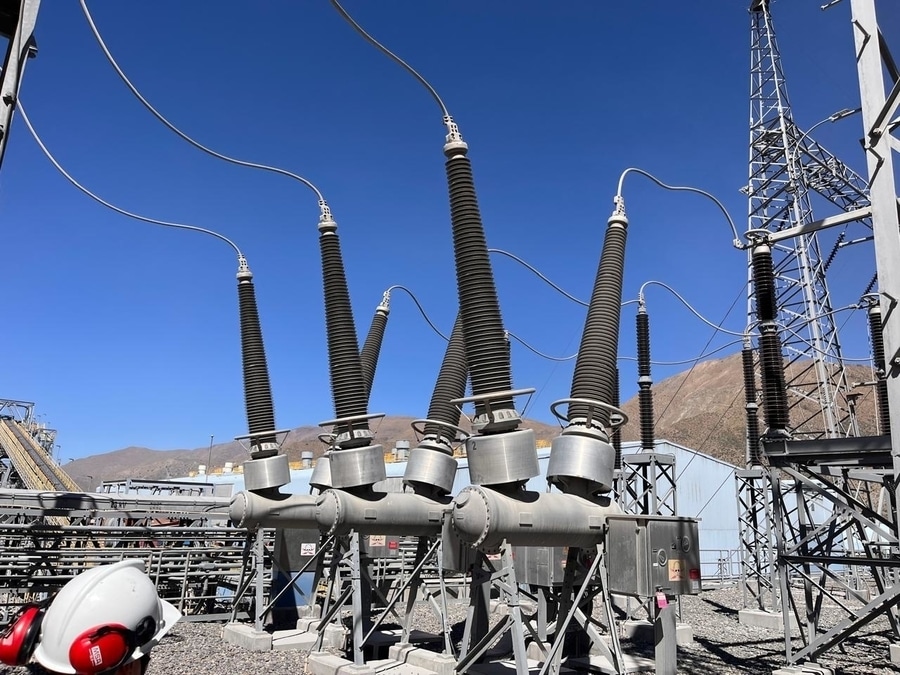

Disjoncteur du réservoir mort - le puits mis à la terre

Pour les applications de 72,5 kV à 550 kV
Contrairement aux disjoncteurs sous tension, les disjoncteurs à cuve morte sont dotés d'une unité d'interruption sous enveloppe métallique et le boîtier est toujours mis à la terre. C'est pourquoi ils sont appelés disjoncteurs à réservoir mort. Pour certaines conceptions de sous-stations, des disjoncteurs à réservoir mort peuvent être nécessaires à la place des disjoncteurs à réservoir vivant standard. Le disjoncteur à réservoir mort offre des avantages particuliers si la conception de la protection nécessite l'utilisation de plusieurs transformateurs de courant par ensemble de poteaux.

Caractéristiques les plus importantes d'un disjoncteur à cuve morte :
-Transformateurs de courant à noyau toroïdal sur douilles (construction compacte)
-Possibilité de courants de court-circuit élevés (jusqu'à 63 kA avec une unité d'interruption)
-Pas de lignes de fuite à travers l'unité d'interruption
-Faible charge d'impulsion des bases
-Centre de gravité bas des bases (capacité de résistance sismique plus élevée)
-Système de chauffage disponible pour les applications à basse température
-Les composants isolés au gaz garantissent une disponibilité maximale pour un effort de maintenance minimal
-Unité d'interruption sous enveloppe métallique (boîtier mis à la terre)

Transformateurs de courant
Les disjoncteurs à cuve morte peuvent être équipés de transformateurs de courant de passage à des fins de mesure ou de protection, répondant aux exigences des normes internationales telles que IEC, ANSI, etc.
Les transformateurs de courant sont montés dans des boîtiers étanches des deux côtés de chaque pôle du disjoncteur et sont situés à la base des traversées. Les fils du transformateur de courant se terminent dans l'armoire de commande par des borniers de type court-circuit. Les fils des transformateurs de courant se terminent dans l'armoire de commande par des borniers de type court-circuit. Notre boîtier standard permet de loger jusqu'à trois transformateurs de courant par traversée.
