Débitmètres à ultrasons à temps de transit et à effet Doppler : principe de fonctionnement, précision et choix

{{{sourceTextContent.subTitle}}}

Débitmètres à ultrasons à temps de transit et à effet Doppler : principe de fonctionnement, précision et choix

{{{sourceTextContent.description}}}

C'est le fluide qui détermine si la méthode du temps de transit ou celle Doppler est applicable.

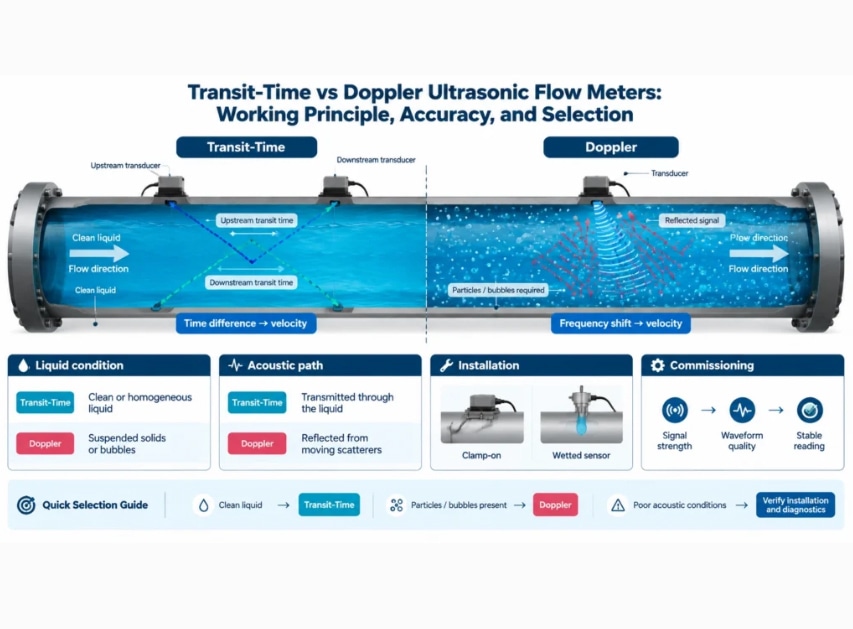

Les appareils à temps de transit et Doppler utilisent tous deux les ultrasons, mais ils s'appuient sur des informations différentes concernant le fluide dans la conduite. La méthode du temps de transit compare la propagation acoustique dans les directions amont et aval. La méthode Doppler mesure le décalage de fréquence provoqué par des réflecteurs en mouvement, tels que des solides en suspension ou des bulles. Un liquide adapté à une méthode peut ne pas convenir à l’autre.

Commencez par décrire le fluide de process sur toute sa plage de fonctionnement. Précisez la présence de solides, de bulles, la viscosité, la température, la pression, le matériau de la conduite, le revêtement, le diamètre, la plage de débit et indiquez si la conduite reste pleine. Il ne suffit pas de se baser uniquement sur le diamètre de la conduite.

Fonctionnement d’un débitmètre à ultrasons à temps de transit
Deux transducteurs échangent des impulsions le long d’un trajet acoustique traversant la conduite. Le débit raccourcit le temps de transit en aval et allonge celui en amont. Le débitmètre convertit cette différence en vitesse axiale, puis en débit volumétrique à l’aide de la section de conduite configurée et d’un modèle de profil de débit.

La méthode du temps de transit donne généralement les meilleurs résultats avec des liquides relativement propres et homogènes qui transmettent un signal stable. Une présence excessive de bulles ou de particules solides peut diffuser et atténuer l’impulsion. Toutefois, la tolérance exacte dépend de la longueur du trajet, de la fréquence, du traitement du signal et de l’instrument utilisé.
