Types de transducteurs d'échographie médicale : linéaires, convexes, à réseau phasé et à sélection de fréquence

{{{sourceTextContent.subTitle}}}

Types de transducteurs d'échographie médicale : linéaires, convexes, à réseau phasé et à sélection de fréquence

{{{sourceTextContent.description}}}

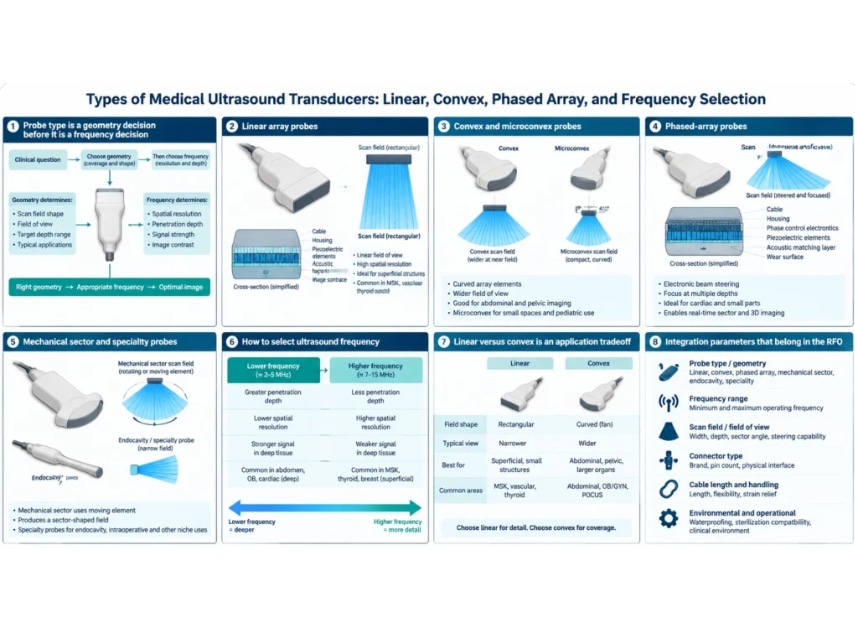

Le choix du type de sonde relève d’une décision géométrique avant d’être une décision liée à la fréquence
Un transducteur à ultrasons médical convertit une excitation électrique en impulsions acoustiques et les échos renvoyés en signaux électriques. Le type de sonde détermine la disposition des éléments, l’orientation du faisceau et le champ de vision du système. La fréquence permet ensuite de trouver un compromis entre la pénétration et la résolution spatiale au sein de cette géométrie.

Pour un projet OEM, la simple distinction « linéaire ou convexe » ne suffit pas. Il faut définir l’application clinique, la profondeur cible, la fenêtre d’accès, l’encombrement, le nombre de canaux, le connecteur, l’architecture de formation de faisceau, les limites de sortie acoustique, la méthode de nettoyage et le parcours réglementaire. Un transducteur est un composant parmi d’autres d’un dispositif médical et ne détermine pas à lui seul les performances diagnostiques.

Sondes à réseau linéaire
Un réseau linéaire comporte des éléments disposés le long d’une ouverture rectiligne et produit généralement une image rectangulaire. Son large contact en champ proche et ses lignes de balayage parallèles conviennent aux structures superficielles, à l’accès vasculaire, à l’imagerie musculo-squelettique et à d’autres applications nécessitant des détails fins près de la surface.

Les sondes linéaires fonctionnent souvent à des fréquences plus élevées que les sondes abdominales générales. Cela améliore la résolution mais réduit la pénétration. L’empreinte peut s’avérer trop grande pour des fenêtres acoustiques étroites, et l’espacement des éléments doit être contrôlé pour gérer les lobes de diffraction lors de l’orientation.
