Atomisation par ultrasons : plaque d'atomisation à mailles vs transducteur d'atomisation par ultrasons

{{{sourceTextContent.subTitle}}}

Atomisation par ultrasons : plaque d'atomisation à mailles vs transducteur d'atomisation par ultrasons

{{{sourceTextContent.description}}}

Commencez par définir ce que le fournisseur doit fournir

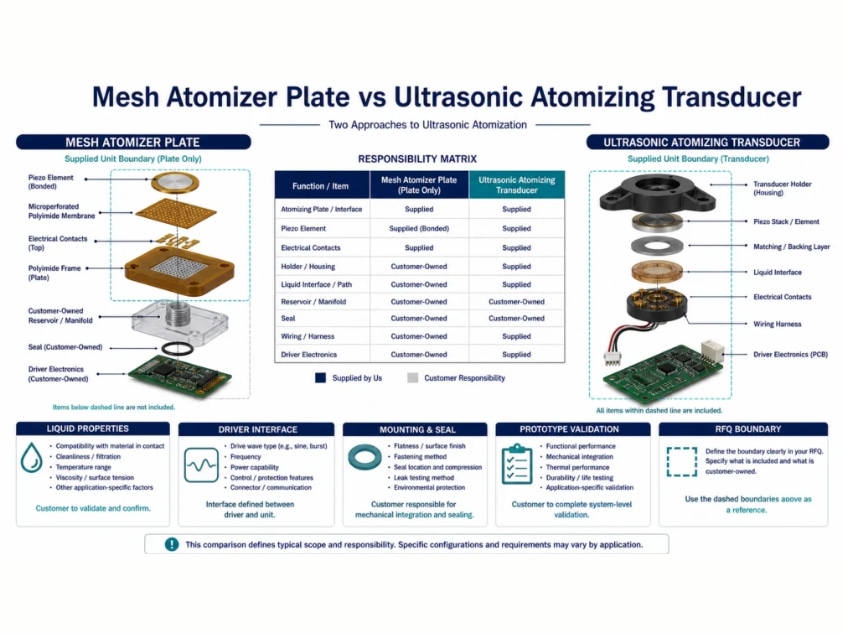

Le terme « atomiseur à ultrasons » peut désigner un élément piézoélectrique, une plaque à mailles collée, un composant assemblé en contact avec le liquide, un transducteur avec une carte de commande ou un sous-système complet d’appareil. Il s’agit là de périmètres d’approvisionnement différents. Le choix approprié dépend moins du terme « atomisation » que de la question de savoir à qui incombent l’alimentation en liquide, le joint mécanique, l’entraînement électrique, la logique de commande et la validation finale de l’aérosol.

Une plaque d’atomisation à mailles est appropriée lorsque le client dispose déjà des composants mécaniques et électroniques associés ou qu’il a l’intention de les développer. Un transducteur d’atomisation ultrasonique plus complet peut réduire le travail d’intégration lorsque son interface mécanique, sa compatibilité avec les liquides, son alimentation électrique et son comportement de commande correspondent au système. Aucune de ces options ne peut être choisie sur la seule base de la fréquence cible.

La chaîne fonctionnelle, de l’électricité aux gouttelettes
L’excitation électrique provoque la déformation de l’élément piézoélectrique. Dans une conception à mailles vibrantes, ce mouvement est couplé à une membrane perforée. Le liquide atteint les mailles actives, et l’oscillation propulse le liquide à travers les ouvertures pour former des gouttelettes. Le résultat dépend de la structure couplée : élément piézoélectrique, liaison, matériau des mailles et disposition des ouvertures, charge de liquide, fixation, joint d’étanchéité et forme d’onde d’excitation.

La présentation officielle de PIEZO.COM sur les ultrasons piézoélectriques décrit l’effet piézoélectrique inverse et l’atomisation comme une application ultrasonique. Elle aborde également le dispositif concret comme une solution ultrasonique ingénierisée plutôt que comme une simple spécification céramique.

La fréquence est donc une réponse du système, et non une simple mention isolée sur une fiche technique. Le collage et le serrage modifient la résonance par rapport à un composant libre. La masse et la viscosité du liquide modifient la charge. La tension d’excitation et la forme d’onde affectent l’amplitude et la chaleur. Un brouillard stable obtenu en laboratoire avec de l’eau ne prouve pas les performances avec la formulation, l’orientation, le cycle de service ou l’enceinte prévus.
