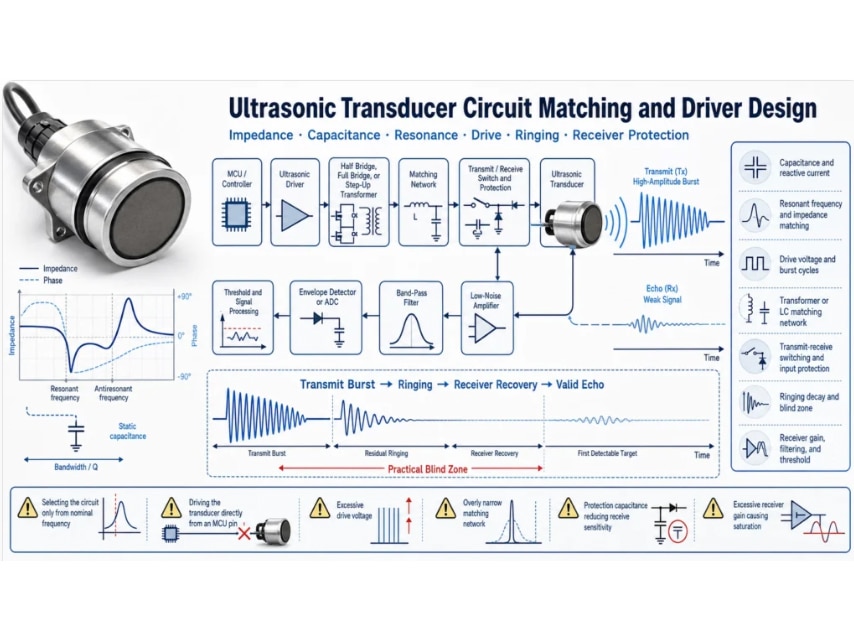

Un transducteur à ultrasons fait partie d'un système électrique et acoustique.
Un transducteur présentant la fréquence nominale correcte n'est pas automatiquement compatible avec un circuit existant. La puissance d’émission, la consommation de courant, le temps de récupération, la sensibilité de réception, la zone morte, l’immunité au bruit et la fiabilité à long terme dépendent de l’interaction entre l’élément piézoélectrique, le boîtier, le câble, le circuit d’attaque, le réseau d’adaptation, le commutateur d’émission-réception, la protection, le front-end analogique et les paramètres de traitement du signal.

Cet article se concentre sur l’intégration au niveau du circuit. Pour obtenir les informations plus complètes nécessaires à une demande sur mesure, consultez notre guide de spécifications des transducteurs à ultrasons sur mesure.

Commencez par les données électriques mesurées, et pas seulement par la fréquence indiquée
Demandez ou mesurez la courbe d’impédance autour de la bande de fonctionnement prévue. Parmi les valeurs importantes figurent les fréquences de résonance et d’antirésonance, l’amplitude et la phase de l’impédance, la capacité statique, la perte diélectrique le cas échéant, la sensibilité, la puissance d’excitation admissible et les conditions d’essai. Le boîtier, l’enrobage, la longueur du câble, le montage, la température et les variations de production peuvent modifier ces valeurs.
