Choix d'un capteur de débit de gaz à ultrasons : fréquence, trajet acoustique, pression et température

{{{sourceTextContent.subTitle}}}

Choix d'un capteur de débit de gaz à ultrasons : fréquence, trajet acoustique, pression et température

{{{sourceTextContent.description}}}

Le choix d'un capteur de débit de gaz relève de la conception du système
La mesure ultrasonique du débit de gaz est utilisée dans les compteurs de gaz résidentiels et commerciaux, les chaînes de production industrielles, les ventilateurs, les analyseurs, les systèmes de combustion, ainsi que pour la surveillance des cheminées ou des conduits. Les transducteurs ne constituent qu'une partie du système. Leur adéquation dépend du gaz, du tube de mesure, du trajet acoustique, de la pression, de la température, de la fréquence, de l'électronique, de la méthode d'étalonnage et de la cohérence de la production.

Un transducteur qui produit un signal puissant dans l'air ambiant sur un banc d'essai peut ne pas rester stable dans le compteur final. La géométrie de la conduite, les réflecteurs, la composition du gaz, la pression, la température, la contamination, la charge du câble et le circuit d'acquisition analogique peuvent modifier l'amplitude, la phase, le décalage à débit nul et la mesure du temps de transit.

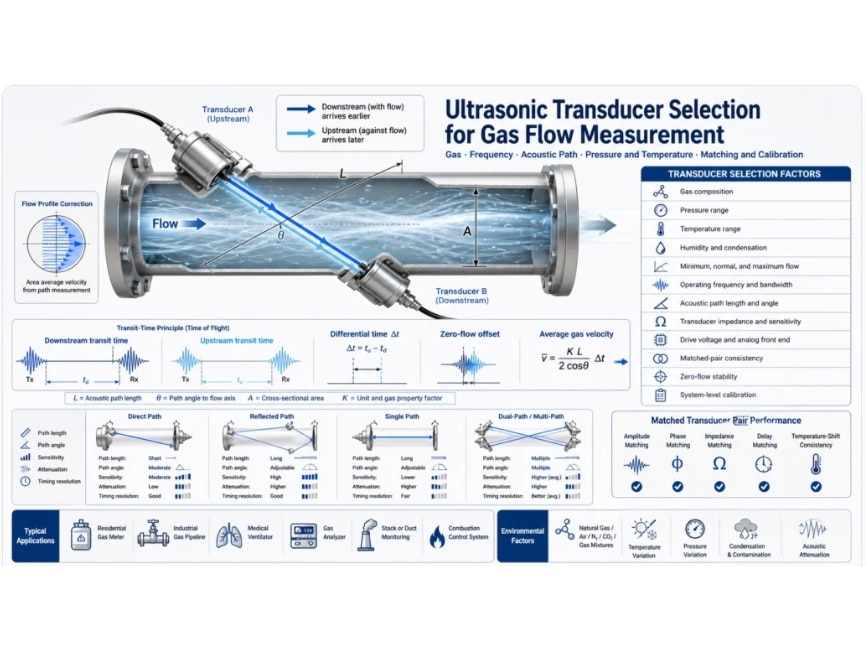

Fonctionnement de la mesure du débit de gaz par temps de transit
Un compteur classique utilise deux transducteurs. Une mesure est effectuée dans le sens du débit et une autre dans le sens inverse. L’onde acoustique se propageant en aval arrive légèrement plus tôt, tandis que l’onde en amont arrive légèrement plus tard. La différence de temps de transit est liée à la vitesse moyenne du gaz le long du trajet acoustique. La section de la conduite, la géométrie du trajet, l’étalonnage et la correction du profil de débit sont ensuite utilisés pour calculer le débit volumique ou massique.

La différence de temps est généralement bien inférieure au temps de transit total. C’est pourquoi la stabilité de la forme d’onde, l’adaptation des transducteurs, la résolution temporelle et une détection à faible bruit sont essentielles. À débit nul, la différence de temps idéale est nulle, mais les transducteurs et les composants électroniques réels introduisent des décalages qui doivent être caractérisés et compensés.
