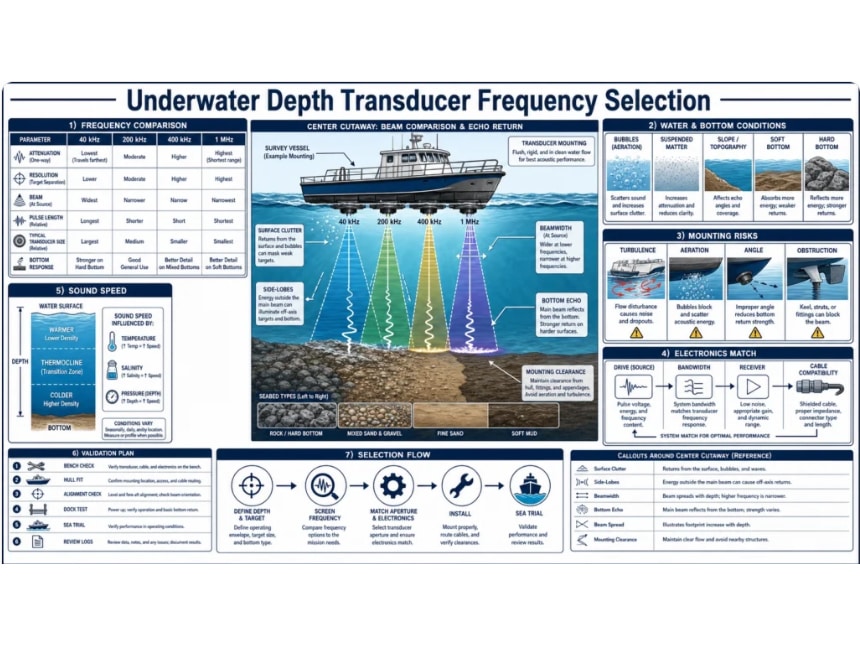

Choix d'un transducteur de profondeur sous-marin : 40 kHz, 200 kHz, 400 kHz ou 1 MHz

{{{sourceTextContent.subTitle}}}

Choix d'un transducteur de profondeur sous-marin : 40 kHz, 200 kHz, 400 kHz ou 1 MHz

{{{sourceTextContent.description}}}

La fréquence est un compromis technique, et non une indication de profondeur
Un transducteur de profondeur sous-marin émet de l'énergie acoustique vers le fond et reçoit les échos renvoyés. La fréquence influe sur la longueur d'onde, l'atténuation, le diagramme de rayonnement, la taille du transducteur, la conception de l'impulsion et la manière dont les différents matériaux du fond apparaissent, mais elle ne garantit pas à elle seule une profondeur maximale. Le résultat dépend également de l'énergie émise, de la durée de l'impulsion, du bruit du récepteur, de la bande passante, de l'ouverture, de l'installation, du mouvement du navire, des propriétés de l'eau, de la pente et de la réflectivité du fond, des bulles et du traitement du signal.

Un produit à 40 kHz, 200 kHz, 400 kHz, 500 kHz ou 1 MHz doit donc être sélectionné en fonction de l’ensemble des exigences de sondage. Une basse fréquence peut permettre un trajet plus long ou une meilleure pénétration dans des conditions appropriées, tandis qu’une haute fréquence peut offrir une longueur d’onde plus courte et des détails temporels ou spatiaux plus fins. Aucune de ces affirmations ne remplace un bilan de liaisons ni une validation sur le terrain.

Traduire la mission de levé en exigences acoustiques
Profondeur d’eau minimale et maximale, y compris le tirant d’eau et le décalage du transducteur.
Résolution verticale requise, fréquence de mise à jour et fiabilité en mouvement.
Eau douce, saumâtre ou de mer ; plage prévue de température, de salinité et de pression.
Type de fond : roche dure, sable, limon, végétation, sédiments meubles ou matériaux stratifiés.
Vitesse du navire, soubassement, tangage, roulis, bulles, sillage, turbulence et emplacement de montage.
Ouverture disponible, exigences relatives au faisceau, interface avec la coque ou le mât, cheminement du câble, connecteur et étanchéité.
Tension et forme d’onde de l’émetteur, bande passante et bruit du récepteur, gain variable dans le temps et traitement.
Nécessité d’une seule interface de fond ou de différences entre deux réponses en fréquence.
