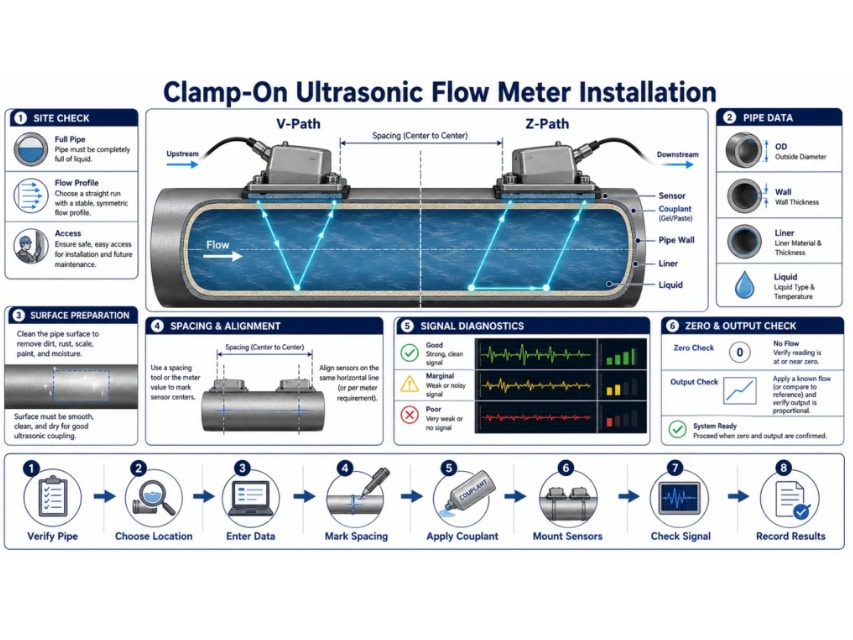

Guide d'installation et de mise en service du débitmètre à ultrasons à fixation par serrage

{{{sourceTextContent.subTitle}}}

Guide d'installation et de mise en service des débitmètres à ultrasons à fixation par serrage

{{{sourceTextContent.description}}}

L'installation est une procédure de mesure, et non pas seulement une simple opération de montage.
Un débitmètre à ultrasons à fixation par serrage peut être installé sans ouvrir la conduite, mais même une installation mécaniquement solide peut donner lieu à des résultats de débit erronés. L'appareil effectue ses calculs à partir des dimensions de la conduite, du trajet acoustique, des temps de transit et des unités de mesure configurées. Une erreur concernant l'épaisseur de paroi, les caractéristiques du revêtement, la disposition des transducteurs, le sens d'écoulement ou la mise à l'échelle de la sortie peut subsister même si l'installation semble parfaite.

Cette procédure concerne les débitmètres à ultrasons à fixation par serrage utilisant la méthode du temps de transit, destinés à être utilisés sur des conduites fermées remplies de liquide. Elle sert de cadre de mise en service, mais ne remplace en aucun cas le manuel de l’instrument sélectionné, les consignes de sécurité du site ou les spécifications de mesure propres au projet. L’espacement des transducteurs, les plages de diamètres de tuyaux prises en charge, les limites de diagnostic, les règles relatives au câblage et les exigences en matière de tronçons droits doivent être tirés du produit lui-même et des documents de projet approuvés.

1. Définir les bases de mesure et de sécurité
Avant de toucher la conduite, identifiez la raison pour laquelle le point est mesuré et la décision qui en sera tirée. Une tendance temporaire pour le dépannage, une vérification des performances d’une pompe, un calcul d’énergie thermique et un totalisateur de processus permanent ont des exigences différentes en matière de données et de résultats. Consignez le sens de débit prévu, la plage de fonctionnement normale, tout risque de reflux, l’état du fluide, la pression et la température de la conduite, ainsi que la possibilité d’une modification du processus pendant la mise en service.

Respectez toutes les exigences en matière d’autorisation, d’accès, de travail en hauteur, de manipulation de surfaces chaudes, d’électricité et de contrôle des zones à risque. Une installation externe évite d’avoir à percer la conduite ; elle ne supprime toutefois pas les risques liés aux équipements en service. Vérifiez que la préparation de la surface n’endommagera pas une paroi sous pression ou un système de protection. En cas de suspicion de corrosion, obtenez une autorisation avant de retirer le tartre ou le revêtement.
