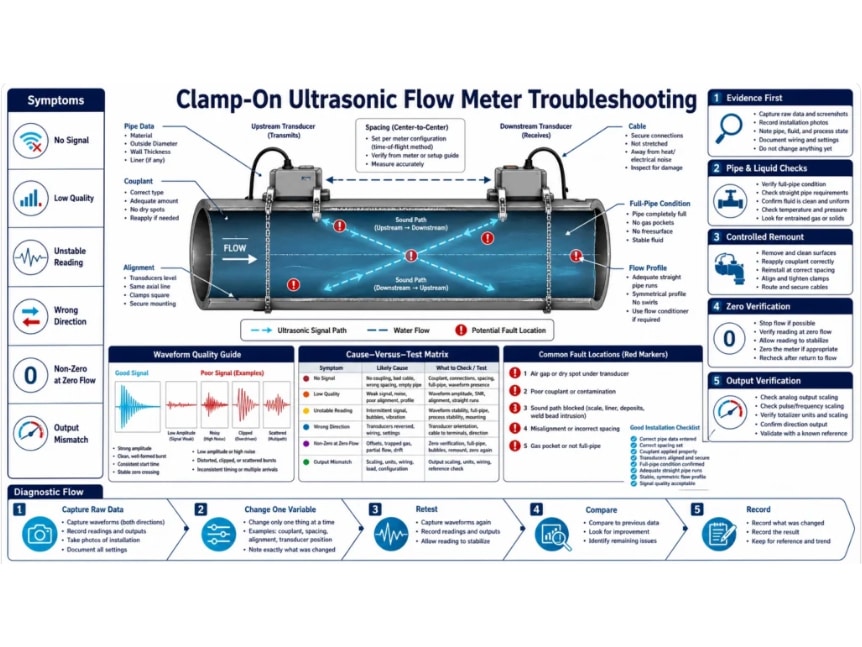

Dépannage d'un débitmètre à ultrasons à fixation par serrage : absence de signal, faible valeur Q et mesures instables

{{{sourceTextContent.subTitle}}}

Dépannage d'un débitmètre à ultrasons à fixation par serrage : absence de signal, valeur Q faible et mesures instables

{{{sourceTextContent.description}}}

Conservez les données avant de modifier la configuration
Un dysfonctionnement d’un débitmètre à ultrasons à fixation externe peut provenir de l’appareil lui-même, des transducteurs, des câbles, des données saisies concernant la conduite, du couplage, de la géométrie de montage, de l’état de la conduite, du liquide, du profil d’écoulement, de l’alimentation électrique ou de la cartographie de sortie. Plusieurs causes peuvent produire le même symptôme visible. Déplacer les capteurs et modifier cinq paramètres à la fois peut permettre de rétablir une valeur, mais cela supprime les indices nécessaires pour déterminer quelle cause était en cause.

Commencez par enregistrer la configuration et notez le débit affiché, le signe, le totalisateur, le signal reçu, l’indicateur de qualité ou de corrélation, les temps de transit amont et aval, le rapport temporel, le gain, la vitesse du son, le code d’erreur, l’état du processus et l’heure. Les différents fabricants utilisent les termes « Q », « qualité du signal », « corrélation » ou « confiance » de manière différente. N’appliquez pas de seuil provenant d’un autre modèle ; interprétez chaque diagnostic à l’aide du manuel de l’instrument installé.

Constituez un registre des défauts
Instrument, micrologiciel, type de transducteur, identification du câble, source d’alimentation et configuration de sortie.
Diamètre extérieur de la conduite, paroi, revêtement, matériau, état de la surface et valeurs saisies.
Liquide, température, pression, présence de solides ou de gaz, état de remplissage de la conduite et changements connus du processus.
Disposition, espacement calculé et mesuré, alignement axial, orientation, couplant et date de montage.
Perturbations en amont et en aval avec indications de distances et photographies.
Écrans de diagnostic bruts pendant le dysfonctionnement et, si possible, pendant un fonctionnement normal.
Suivez l'évolution du symptôme s’il est intermittent. Notez s’il est lié au débit, au fonctionnement de la pompe, à la température, à la position d’une vanne, à la pluie, aux vibrations, à une recette de production ou à un moment précis. La corrélation n’est pas une preuve, mais elle permet de déterminer quel test contrôlé doit être effectué en premier.
