4 fonctions dans un seul appareil

{{{sourceTextContent.subTitle}}}

Isolateur galvanique à double sortie DATCON DT1122

{{{sourceTextContent.description}}}

L'isolateur galvanique à double sortie DATCON DT1122 réunit quatre fonctions dans un seul appareil :

distribution du signal (fonction répartiteur) : transmet un signal d'entrée vers deux sorties
isolation galvanique à 4 voies
conversion du signal : 0-20 mA / 4-20 mA / 0-10 V / 2-10 V (dans n'importe quelle combinaison)
Alimentation de 20 V pour le transmetteur à l’entrée

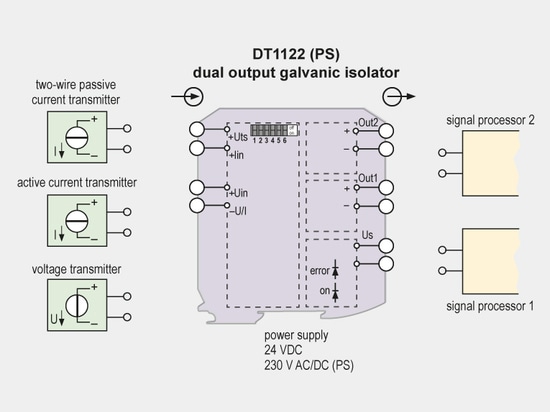

DT1122_schéma-de-fonctionnement-de-l’isolateur-galvanique

L’appareil peut être utilisé dans des systèmes où deux processeurs de signaux fonctionnent en parallèle (systèmes de traitement de signaux redondants), ou lorsque, en plus du traitement des signaux, un affichage local du signal du transmetteur est également requis.
L'isolation galvanique est quadripolaire, c'est-à-dire que l'entrée, les sorties et l'alimentation sont galvaniquement indépendantes les unes des autres.
Les plages de signaux d'entrée et de sortie peuvent être sélectionnées – dans n'importe quelle combinaison – à l'aide des commutateurs du panneau avant.

Caractéristiques principales :
division du signal : transmission d’un signal d’entrée vers deux sorties indépendantes
plages de signaux sélectionnables par commutateur sur l’entrée et les sorties : 0–20 mA / 4–20 mA / 0–10 V / 2–10 V (dans n’importe quelle combinaison)
isolation à quatre voies
Alimentation de 20 V pour le transmetteur à l’entrée
non-linéarité : < 0,02 % typ.
dépendance à la température : 25 ppm/°C typ.
Plage de tension d'alimentation : 24 V CC ±10 % ou 230 V CA/CC ±10 %
Largeur de 12,5 mm, conception pour montage sur rail DIN
