Changement de génération chez les émetteurs CA

{{{sourceTextContent.subTitle}}}

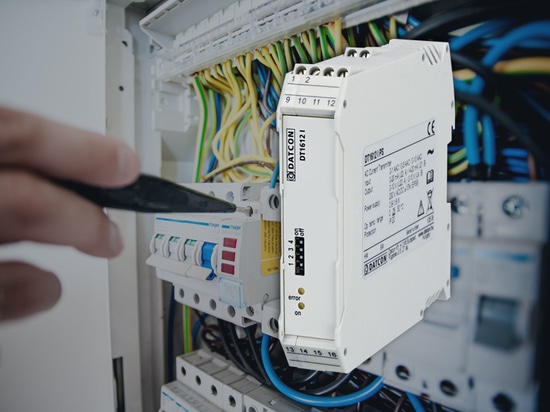

L'émetteur CA DT1612 I, récemment mis au point, remplace la gamme de produits DT1600 I

{{{sourceTextContent.description}}}

Lors de la conception du nouvel appareil, nos développeurs se sont appuyés sur l'expérience acquise lors de la fabrication du modèle précédent, ainsi que sur les retours d'expérience des utilisateurs.
L'un des objectifs était de réduire le nombre de variantes du modèle précédent, qui en comptait 12. Cet objectif a été atteint, puisque les deux variantes du nouveau DT1612 I remplacent entièrement les modèles antérieurs.
Un autre objectif consistait à augmenter le courant d'entrée pouvant être connecté directement. Sur le nouvel appareil, celui-ci est de 10 AAC, ce qui élimine le recours à un transformateur de courant externe dans de nombreuses applications.
Même avec une plage de mesure d'entrée de 10 AAC, l'appareil est entièrement conforme aux exigences de la norme EN 60688 applicable. L’exigence consiste ici à résister à une surintensité continue de 2 × Iin (20 A) et à une surintensité de courte durée de 20 × Iin (1 s, 200 A), ce qui a constitué un défi de taille lors de la conception de l’étage d’entrée.
Le transformateur de mesure utilisé garantit une erreur de mesure inférieure à 0,2 % dans la plage de fréquences de 40 à 400 Hz, avec une erreur de fréquence supplémentaire minime.
Grâce au convertisseur A/N haute vitesse et au traitement numérique du signal (DSP) rapide, le temps de stabilisation a pu être réduit à près d’un dixième (120 ms).
L’appareil dispose d’une isolation à trois niveaux : l’entrée, la sortie et l’alimentation sont galvaniquement indépendantes les unes des autres.
Au niveau de l’étage de sortie, la double sortie (courant, tension) (0–20 mA / 4–20 mA / 0–10 V / 2–10 V) — qui a largement fait ses preuves dans les isolateurs Datcon — a été mise en œuvre. Ces sorties peuvent être sélectionnées à l’aide des commutateurs situés sur le panneau avant.
La plage de mesure d’entrée peut également être sélectionnée via les commutateurs du panneau avant : 0–1 AAC, 0–5 AAC, 0–10 AAC.

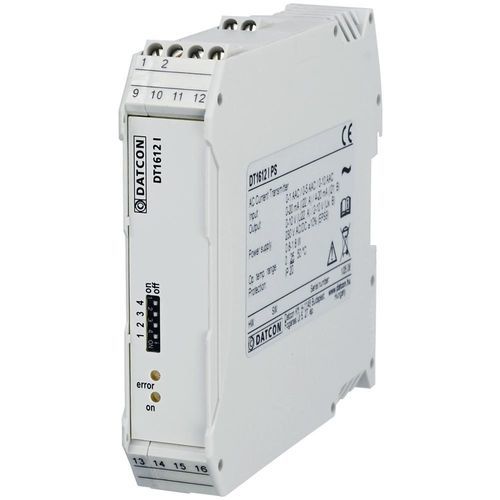

Les deux variantes du nouveau transmetteur CA DT1612 I sont les suivantes :
• DT1612 I (alimentation 24 V CC)
• DT1612 I PS (alimentation 230 V CA/CC)
Ces deux modèles remplacent les douze précédents. Les autres paramètres d’entrée et de sortie peuvent être sélectionnés à l’aide des commutateurs du panneau avant, même sur le terrain.
Cela simplifie non seulement la fabrication, mais facilite également la tâche des concepteurs et des utilisateurs lors du processus de sélection du modèle approprié.
L’étalonnage et les tests des transmetteurs sont entièrement automatisés, à l’instar des autres produits Datcon.
