Les fuites internes des vannes sont difficiles à détecter, car le chemin de fuite est dissimulé à l'intérieur du corps de la vanne. Découvrez comment les ultrasons par contact permettent une vérification reproductible des niveaux MP1 à MP5, fournissent des valeurs de référence pour les fuites sur site et facilitent les décisions de maintenance dans les applications chimiques, de chimie du charbon et de gaz naturel.
Dans les installations industrielles, une vanne fermée ne garantit pas toujours une isolation fiable.

Les fuites internes des vannes sont difficiles à détecter car elles se produisent à l’intérieur du corps de la vanne. Il peut n’y avoir aucun panache de gaz visible, aucun écoulement de liquide, aucune odeur évidente, ni aucun point de fuite externe à inspecter. De l’extérieur, la vanne peut sembler normale et l’indicateur de position peut afficher « fermée », alors que le fluide de process peut toujours s’écouler à travers un siège, un disque, un obturateur, une bille ou une surface d’étanchéité endommagés.

Pour les usines chimiques, les stations de gaz naturel, les installations de chimie du charbon, les centrales électriques et les réseaux de services publics, c’est là que le risque devient grave. Si une vanne d’isolement présentant une fuite est considérée comme une barrière fiable avant des travaux à chaud, l’accès à un espace confiné, l’ouverture d’une conduite, une purge ou un transfert de maintenance, un défaut caché de l’équipement peut rapidement devenir un problème de sécurité, de production, de qualité et de conformité.

Solution et produits recommandés
Pour les utilisateurs ayant besoin d’un flux de travail complet, consultez la solution CRYSOUND de détection des fuites internes de vannes. Les produits recommandés pour cette application comprennent les modèles CRY8125, CRY8124 et IA3104.

Pourquoi les fuites internes des vannes sont-elles difficiles à détecter ?
1. Le chemin de fuite se trouve à l’intérieur de la vanne
Les fuites externes peuvent souvent être détectées par inspection visuelle, à l’aide de détecteurs de gaz, d’une solution savonneuse ou par imagerie acoustique. Il en va autrement des fuites internes. Le fluide passe par l’interface d’étanchéité à l’intérieur de la vanne ; par conséquent, l’extérieur de la vanne peut ne présenter aucun signe évident de défaillance.

Les opérateurs peuvent ne remarquer que des symptômes indirects, tels qu’une remontée de pression en aval, une dépressurisation incomplète, une pression en amont instable, la présence de gaz ou de liquide résiduel après purge, une consommation d’énergie anormale ou des fluctuations de la qualité du processus.

2. La position « fermée » peut créer un faux sentiment d’isolation
Une action de fermeture confirme uniquement que l’actionneur, la tige, le disque, la bille ou le clapet a atteint la position fermée. Elle ne prouve pas que la paire d’étanchéité soit toujours intacte. L’usure, la corrosion, l’érosion, la présence de particules, la déformation thermique ou un assise incomplète peuvent encore permettre au fluide de traverser la vanne.

Ceci est particulièrement important pour les vannes d’isolement de maintenance, les vannes pour fluides inflammables ou toxiques, les vannes à haute température et haute pression, ainsi que les vannes critiques des réseaux de services. Avant le début des travaux, la question ne doit pas seulement être « La vanne est-elle fermée ? », mais aussi « La vanne présente-t-elle encore une fuite interne ? ».

3. Les méthodes traditionnelles dépendent fortement de l’expérience et des conditions sur site
L’écoute manuelle, les stéthoscopes mécaniques, les contrôles de température, la thermographie infrarouge, la chute de pression, l’analyse des tendances, les inspections lors des arrêts de production et les tests de siège hors ligne ont tous leur utilité. Mais dans des installations bruyantes comptant de nombreuses vannes, de l’isolation, différents fluides, des créneaux de maintenance courts et plusieurs équipes d’inspection, il peut être difficile de les appliquer de manière cohérente.

De nombreux constats restent subjectifs, tels que « le bruit semble anormal » ou « la chute de pression semble plus rapide que d’habitude ». Ces descriptions sont difficiles à comparer, à reproduire, à transmettre ou à transformer en un rapport de maintenance traçable.

Comment les ultrasons par contact aident à vérifier les fuites internes
Lorsqu’une vanne est fermée et qu’il existe une différence de pression stable entre les côtés amont et aval, une fuite interne à travers un interstice étroit peut générer des signaux ultrasonores à haute fréquence. Ces signaux sont produits par l’écoulement turbulent, le frottement et l’impact lorsque le fluide passe à travers le défaut d’étanchéité.

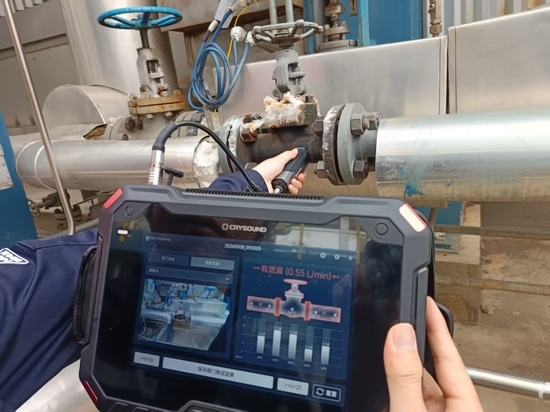

Un capteur à ultrasons par contact CRYSOUND est placé sur le corps de la vanne ou sur la surface métallique adjacente de la canalisation afin de capter les signaux ultrasonores transmis par la structure. Le logiciel analyse ensuite le niveau sonore en plusieurs points, le spectre, le comportement de la courbe finale et la répétabilité afin de déterminer si le profil du signal correspond à une fuite interne.

L’intérêt principal ne réside pas simplement dans le fait d’« entendre » une fuite. L’ultrason par contact transforme l’inspection des fuites internes des vannes en un processus plus reproductible : confirmer l’état de fonctionnement, collecter des données en des points définis, analyser les caractéristiques du signal, estimer la fuite à titre de référence et conserver le résultat pour le rapport et les comparaisons ultérieures.

Une méthode de terrain reproductible : mesure MP1-MP5
Pour l’inspection des fuites internes des vannes, il n’est pas recommandé de se fier à une seule lecture instantanée. Une approche plus fiable consiste à vérifier d’abord l’état de la vanne, à effectuer des mesures en des points définis, puis à interpréter la relation entre ces points.

Avant la mesure : vérifiez que la vanne est fermée et qu’une différence de pression stable est disponible dans la mesure du possible. Notez le fluide, le type de vanne, la taille de la vanne, la pression ou la différence de pression, le numéro d’identification de la vanne et le lieu du test. Assurez-vous que le capteur est en contact stable avec la surface métallique. Si la vanne est entièrement isolée, une fenêtre de mesure locale peut être nécessaire.

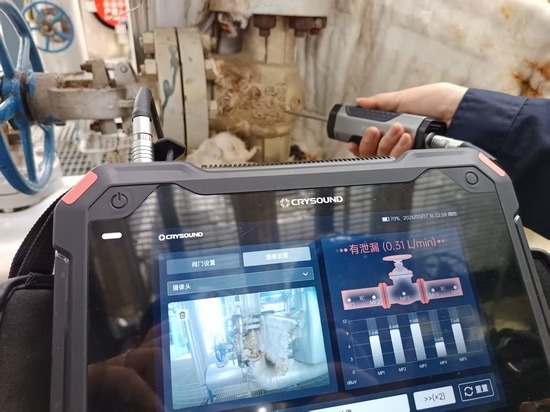

Mesure en cinq points : MP1 est généralement utilisé comme point de référence amont éloigné, MP2 comme point amont proche, MP3 près du corps de la vanne ou de la zone d’étanchéité, MP4 comme point aval proche et MP5 comme point de référence aval éloigné. La comparaison des comportements en amont, au niveau du corps de la vanne et en aval permet de réduire les conclusions erronées tirées d’un seul point.

Répéter et confirmer : si un point présente un pic isolé, répétez la mesure et excluez les causes suivantes : contact instable, cognement, bruit externe, conduites de dérivation et fluctuations du processus. Une indication de fuite interne plus fiable se présente généralement sous la forme d’un schéma cohérent entre les points concernés et les caractéristiques de fréquence.

De « Ça ressemble à une fuite » à des données vérifiables
En utilisation sur le terrain, l’ultrason par contact n’est pas seulement un outil de captation de signaux. Il contribue à transformer l’inspection des vannes en un processus enregistrable et reproductible.

L’appareil peut analyser le niveau sonore, le spectre, la courbe finale et la reproductibilité, puis étayer des conclusions telles que « normal », « fuite suspectée », « fuite interne » ou « fuite interne grave ». Après avoir saisi le fluide, le type de vanne, la taille de la vanne, la pression et la différence de pression, le système peut également fournir une valeur de référence de fuite pour la classification des risques, la hiérarchisation de la maintenance et les comparaisons de suivi.

Cette estimation de fuite doit être considérée comme une référence de terrain pour le dépistage et l’aide à la décision. Elle ne remplace pas l’inspection réglementaire, la réception en usine, les essais de pression, les essais de fuite au niveau du siège hors ligne, ni aucune méthode d’essai requise par la loi.

Application sur le terrain : quelles vannes faut-il contrôler en priorité ?
D’après l’expérience sur le terrain, les vannes suivantes sont souvent les meilleures candidates pour la vérification des fuites internes :

Vannes d’isolement de maintenance : vannes utilisées avant des travaux à chaud, l’accès à des espaces confinés, l’ouverture de conduites, la purge, la mise en place de plaques d’obturation ou la remise d’équipements.
Vannes transportant des fluides inflammables, explosifs, toxiques ou dangereux : notamment le gaz naturel, le gaz combustible, le gaz de houille, l’hydrogène, l’ammoniac, le sulfure d’hydrogène, les vapeurs de solvants et autres fluides similaires.
Vannes critiques pour la vapeur et les réseaux de services : les fuites internes peuvent entraîner une perte d’énergie continue et affecter la pression du système ou l’état des équipements en aval.
Vannes critiques pour la qualité ou présentant des anomalies récurrentes : les fuites internes peuvent entraîner une contamination croisée, un écart de rapport, un défaut d’isolation lors du nettoyage ou des problèmes de qualité des lots.
Vannes à haut risque avant un arrêt planifié : un dépistage en service permet de déterminer quelles vannes doivent être réparées, remplacées ou surveillées en priorité.

Cas n° 1 : Usine chimique à Yulin, dans le Shaanxi
Dans une usine chimique de Yulin, dans le Shaanxi, l’équipe a inspecté 8 vannes d’eau suspectées de fuites, avec une pression de conduite d’environ 0,3 MPa. Une vérification par ultrasons par contact a permis d’identifier 4 vannes présentant des fuites internes et 4 vannes ne présentant pas de fuites internes apparentes. Les observations réalisées lors du démontage de suivi ont confirmé les résultats de l’inspection, aidant ainsi le client à déterminer quelles vannes nécessitaient une maintenance prioritaire.

Parmi les références de vannes enregistrées figuraient notamment les modèles HX-2114D, 2VX-1158C, 2XV-1155C et XV-1152D. Le système a fourni des valeurs de référence de fuite comprises entre environ 0,28 L/min et 4,53 L/min, facilitant ainsi la hiérarchisation de la maintenance en fonction des risques.

Cas n° 2 : Atelier de cokéfaction de charbon en Mongolie intérieure
Dans un atelier de cokéfaction de charbon en Mongolie intérieure, le site traitait du gaz de houille, de l’azote, de l’oxygène, du méthane et d’autres fluides. L’environnement était complexe et nécessitait des équipements antidéflagrants. Lors de la maintenance, le client a utilisé une caméra d’imagerie acoustique antidéflagrante associée à un capteur à ultrasons par contact antidéflagrant pour vérifier 10 vannes de gaz de houille suspectées de fuites. L’inspection a permis d’identifier 6 vannes présentant des fuites internes.

Dans ce type de scénario, l’imagerie acoustique est utile pour le dépistage rapide des fuites externes et des sources sonores anormales, tandis que les ultrasons par contact sont utilisés pour vérifier les fuites internes au niveau des vannes clés. Les images prises sur site, les données de mesure et les rapports peuvent ensuite faciliter la planification de la maintenance et assurer la traçabilité.

Cas n° 3 : Station de comptage de gaz naturel avec des groupes de vannes en série-parallèle
Dans une station de comptage de gaz naturel à grand débit, quatre groupes de vannes étaient disposés selon une configuration de deux en série et deux en parallèle. La pression en aval augmentait de manière anormale, mais le client ne parvenait pas à déterminer quelle vanne ou quel groupe de vannes présentait une fuite interne. En contrôlant les vannes une à une à l’aide de l’échographie par contact, l’équipe a rapidement localisé deux groupes de vannes présentant des fuites internes, y compris un comportement anormal au niveau des vannes en série. Le résultat correspondait à l’augmentation de la pression en aval observée sur site.

Ce cas montre que l’échographie par contact ne sert pas uniquement à déterminer s’il existe une fuite. Elle permet également de restreindre la zone de dépannage dans les configurations de tuyauterie complexes et de concentrer les ressources de maintenance sur les vannes présentant un risque plus élevé.

En complément de l’imagerie acoustique
L’inspection des fuites de vannes ne doit pas reposer sur un seul outil. Pour les systèmes de gaz, l’imagerie acoustique est particulièrement adaptée au dépistage rapide des fuites externes au niveau des brides, des raccords, des canalisations, des interfaces d’instrumentation et des corps de vannes. Les ultrasons par contact sont mieux adaptés à la vérification des fuites internes des vannes de gaz ou de liquide.

Ensemble, ces techniques constituent un flux de travail plus complet : l’imagerie acoustique effectue un dépistage à grande échelle, les ultrasons par contact assurent une vérification ponctuelle, tandis que l’analyse logicielle et la génération de rapports facilitent le suivi de la maintenance et la prise de décisions de gestion.

Découvrez la solution de détection des fuites internes des vannes
Pour un flux de travail complet couvrant le dépistage des fuites externes, la vérification par ultrasons par contact, l’estimation de référence des fuites et le suivi basé sur des rapports, consultez la solution CRYSOUND de détection des fuites internes des vannes.

Produits associés
Caméra d’imagerie acoustique CRY8125 : imagerie acoustique portable pour les flux de travail de détection de fuites et d’inspection sur le terrain.
Caméra d’imagerie acoustique avancée CRY8124 : imagerie acoustique pour le dépistage industriel des fuites et la localisation des sources sonores anormales.
Capteur à ultrasons par contact IA3104 : mesure par ultrasons par contact pour la vérification des fuites internes des vannes et l’inspection ponctuelle.
Contraintes importantes liées à l’application
Les ultrasons par contact sont efficaces pour la vérification en service des fuites internes des vannes sous pression, mais les conditions suivantes doivent être prises en compte avant d’interpréter les résultats :

La fiabilité est meilleure lorsque la vanne est fermée et qu’une différence de pression amont-aval stable est disponible.
Le capteur doit être en contact stable avec une surface métallique. Une isolation épaisse, des revêtements, de la corrosion ou un accès limité peuvent affecter la qualité du signal.
Un pic ponctuel ne doit pas servir de seule base à une conclusion. Répétez le test et éliminez les interférences externes.
En cas de températures élevées, de basses températures ou de conditions de fonctionnement particulières, choisissez la sonde et les accessoires conformément au manuel du produit.
Les valeurs de référence en matière de fuites conviennent au dépistage, à la hiérarchisation des priorités, aux décisions de maintenance et à la comparaison dans le temps. Elles ne remplacent pas les méthodes d’essai réglementaires ou hors ligne requises.
Conclusion
Les fuites internes des vannes sont difficiles à détecter car elles sont cachées, progressives et souvent masquées par le simple fait que la vanne semble fermée. Les ultrasons par contact aident les équipes d’inspection à dépasser le stade du jugement subjectif et à mettre en place un processus reproductible comprenant des points de mesure définis, des enregistrements de données, des valeurs de référence de fuite et des rapports de suivi.

Pour les utilisateurs de l’industrie de transformation, cela se traduit par une identification plus précoce des risques de défaillance d’isolation, une réduction des démontages inutiles, des priorités de maintenance plus claires et des éléments probants plus solides pour la communication entre les équipes chargées de la sécurité, de la maintenance, de la production et de la direction.
