Lutte contre les fuites des robinets à boisseau sphérique
{{{sourceTextContent.subTitle}}}
Solutions d'Athena Valve
{{{sourceTextContent.description}}}
En tant que professionnel profondément engagé dans le domaine de l'ingénierie du contrôle des fluides, j'ai personnellement été témoin des perturbations causées par la fuite d'un robinet à boisseau sphérique dans les opérations industrielles. Un robinet à boisseau sphérique qui fuit est bien plus qu'un simple désagrément : il présente des risques pour la sécurité, augmente les coûts d'exploitation et entrave l'amélioration de l'efficacité dans de nombreuses industries telles que le traitement chimique, le pétrole et le gaz, et le traitement de l'eau. Cet article explore les causes profondes, les impacts pratiques et les avancées techniques pertinentes de ce problème critique.

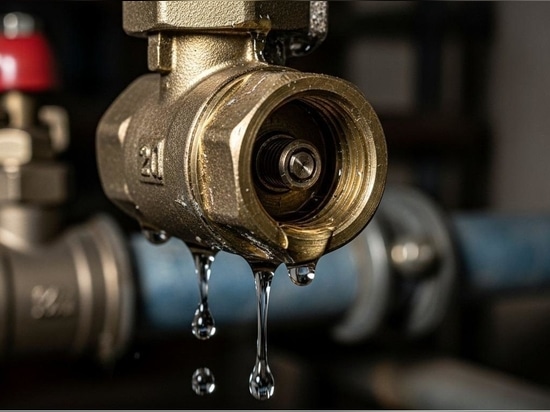

I. Anatomie d'un robinet à boisseau sphérique qui fuit
La fonction principale d'un robinet à boisseau sphérique est assez simple : une bille rotative dotée d'un trou de passage contrôle le débit du fluide, et l'ajustement serré entre la bille et le siège du robinet assure l'étanchéité. Les fuites des robinets à tournant sphérique sont dues à une défaillance du joint, qui est généralement liée à des défauts de conception ou à des contraintes opérationnelles.
Dégradation du joint
Les composants d'étanchéité primaires, fabriqués en polytétrafluoroéthylène (PTFE), en caoutchouc ou en métal, subissent le plus gros de l'usure. Dans les environnements à haute température (supérieure à 120°C), le PTFE standard perd de son élasticité, durcit et se fissure ; les milieux corrosifs tels que les acides ou le sulfure d'hydrogène accélèrent ce processus, érodant progressivement le matériau d'étanchéité jusqu'à ce que des fissures se forment. Même les joints métal/métal ne sont pas à l'abri : les cycles répétés d'ouverture et de fermeture provoquent des micro-abrasions qui, avec le temps, forment des canaux de fuite.
Désalignement mécanique
Le fonctionnement normal d'un robinet à tournant sphérique repose sur l'alignement précis du tournant, du siège du robinet et de l'actionneur. Si l'écart d'installation n'est que de quelques millièmes de millimètre, la répartition inégale de la pression sur la surface d'étanchéité exacerbera l'usure locale. Un couple insuffisant de l'actionneur aggrave encore le problème - l'incapacité à fermer complètement la vanne laisse de minuscules espaces qui s'étendent à chaque cycle. Une raffinerie a connu une chute de 5 % de la pression du pipeline en raison d'un mauvais alignement de la vanne, ce qui a entraîné un gaspillage annuel de 1 200 barils de pétrole brut.
Stress environnemental
Les conditions de fonctionnement extrêmes mettent à rude épreuve l'intégrité des vannes. Les applications à basse température (comme le traitement du GNL à -162°C) entraînent une contraction des composants métalliques, ce qui perturbe le contact entre les joints ; à l'inverse, les systèmes à haute pression (plus de 1 000 psi) peuvent déformer le corps de la vanne, ce qui entraîne une distorsion de la surface d'étanchéité de la bille. Les particules solides présentes dans les boues ou les eaux usées agissent comme du papier de verre, usant continuellement les joints et la surface de la sphère, ce qui conduit finalement à une fuite inévitable.
II. Les effets d'entraînement des fuites
Les conséquences d'une fuite de robinet à boisseau sphérique vont bien au-delà du gaspillage de fluides.
Risques pour la sécurité : Dans les usines chimiques, les fuites de substances toxiques ou inflammables peuvent déclencher des explosions ou des crises sanitaires. En 2023, une usine pétrochimique européenne a libéré 500 kg d'oxyde d'éthylène à la suite d'une fuite de robinet, ce qui a entraîné l'évacuation d'un rayon de 3 km autour de l'installation.
Sanctions réglementaires : Des normes d'émission de plus en plus strictes (telles que la règle Quad O de l'EPA ou la directive européenne sur les émissions industrielles) imposent de lourdes amendes pour les émissions fugitives. En 2022, une raffinerie américaine a payé une amende de 2,3 millions de dollars pour des émissions de soupapes non conformes.
Temps d'arrêt opérationnel : Les arrêts non planifiés pour remplacer les vannes qui fuient coûtent en moyenne 50 000 dollars par heure à une usine. Dans l'industrie alimentaire et des boissons, les temps d'arrêt pendant les processus de nettoyage en place (CIP) peuvent entraîner des interruptions complètes de la chaîne de production.
III. Solutions techniques pour prévenir les fuites
Pour remédier aux fuites des robinets à tournant sphérique, il faut combiner la science des matériaux, la conception technique et la maintenance prédictive. Les principales approches des technologies modernes innovantes pour résoudre ce problème sont présentées ci-dessous :
Matériaux d'étanchéité avancés
Mélanges composites de PTFE : L'ajout de fibres de carbone ou de particules de bronze au PTFE améliore la résistance à l'usure de 40 % et étend sa plage de températures de fonctionnement de -200°C à 350°C. Ces mélanges conservent leur souplesse dans les environnements difficiles, ce qui réduit la formation de fissures.
Alliages d'élastomères : Les élastomères perfluorés (FFKM) surpassent les caoutchoucs traditionnels en termes de résistance chimique, supportant les acides, les solvants et d'autres fluides à des températures allant jusqu'à 327 °C.
Joints métalliques revêtus : Dans les applications à haute pression, les joints en Inconel ou Hastelloy recouverts d'un revêtement en carbone de type diamant (DLC) réduisent le frottement et améliorent la résistance à la corrosion, doublant ainsi leur durée de vie.
Conception améliorée des vannes
Compensation dynamique de la pression : L'intégration de ressorts ou de rondelles Belleville dans la conception du siège de la soupape ajuste automatiquement la pression du joint en réponse aux fluctuations de la pression du système, assurant ainsi une étanchéité stable même en cas de pics de pression.
Garniture anti-cavitation : L'amélioration de la structure géométrique de la bille et du siège de la vanne perturbe la formation de bulles de vapeur dans les écoulements à grande vitesse, empêchant ainsi l'érosion par cavitation qui entraîne des fuites.
Configuration à double blocage et purge (DBB) : L'adoption de deux surfaces d'étanchéité indépendantes permet d'obtenir une étanchéité redondante, ce qui minimise le risque de fuite du robinet à boisseau sphérique dans les applications critiques telles que les plates-formes pétrolières.
Systèmes de surveillance intelligents
Les capteurs intégrés aux vannes surveillent en temps réel les données relatives à la température, à la pression et aux vibrations afin de détecter les premiers signes de fuite. Des plateformes basées sur l'IA analysent les données en temps réel, alertant les opérateurs avant que les problèmes ne s'aggravent. Les algorithmes de maintenance prédictive peuvent même programmer des réparations pendant les temps d'arrêt prévus, évitant ainsi les situations d'urgence.
Une installation et une maintenance correctes
Étalonnage du couple : Les actionneurs doivent être calibrés pour appliquer une force de fermeture précise - une force trop faible crée des interstices, tandis qu'une force trop importante accélère l'usure.
Inspections régulières : Les technologies de détection par ultrasons ou par imagerie thermique identifient les micro-fuites invisibles à l'œil nu. Dans les environnements corrosifs, il est recommandé de remplacer les joints chaque année, même si aucune fuite évidente n'est détectée.
Correspondance des matériaux : il est essentiel de sélectionner les vannes en fonction des propriétés des fluides. Par exemple, les vannes en acier inoxydable duplex résistent à la fissuration sous contrainte due au sulfure dans les applications de gaz acide, tandis que les vannes en Hastelloy excellent dans la manipulation d'acides forts.
IV. Études de cas : Atténuation efficace des fuites
Usine pharmaceutique : Le passage à des robinets à tournant sphérique sanitaires dotés de joints composites PTFE-silicone a permis d'éliminer la contamination du produit causée par des fuites lors de la production de vaccins, augmentant ainsi les taux de qualification des lots de 12 %.
Usine de traitement des eaux usées : L'installation de robinets à tournant sphérique anti-colmatage avec sièges autonettoyants a permis de réduire les fuites dues aux débris et de diminuer les coûts de maintenance annuels de 80 000 dollars.
V. Facteurs clés pour la sélection de robinets à boisseau sphérique étanches
Pour sélectionner des robinets à tournant sphérique étanches, il faut tenir compte des éléments suivants :
Propriétés du fluide : La corrosivité, la viscosité et la teneur en particules déterminent le choix du matériau.
Conditions de fonctionnement : La température, la pression et la fréquence des cycles influencent la conception des joints et des corps de vanne.
Exigences réglementaires : Les normes relatives aux émissions fugitives (telles que la norme ISO 15848-1) peuvent imposer l'utilisation de vannes à siège métallique ou l'installation d'un équipement de contrôle des émissions.
Les fuites des robinets à tournant sphérique sont un problème qui peut être résolu, mais qui nécessite une planification préalable. En combinant une conception fiable des vannes, des matériaux de haute qualité et une maintenance intelligente, les industries peuvent minimiser les risques, réduire les coûts et garantir des opérations sûres et efficaces.
Pour les entreprises à la recherche de solutions personnalisées, les sociétés de conseil technique, dont Athena Engineering S.R.L., offrent des services professionnels en matière de sélection des vannes et d'optimisation des systèmes, ce qui permet d'identifier les points chauds en matière de fuites et de mettre en œuvre des solutions à long terme.
