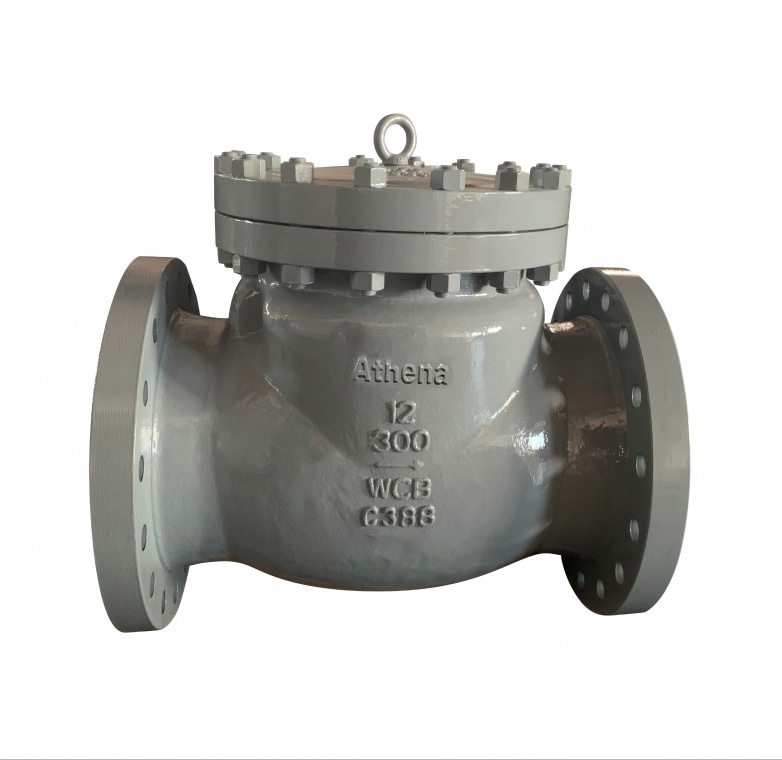

Clapets de non-retour à brides

{{{sourceTextContent.subTitle}}}

Clapets de non-retour à battant

{{{sourceTextContent.description}}}

Dans le réseau complexe des systèmes de tuyauterie industrielle, où la dynamique des fluides et la sécurité opérationnelle se croisent, le clapet de non-retour à brides est une sentinelle silencieuse. Conçu pour empêcher les flux inversés et protéger les infrastructures critiques, ce type de vanne allie simplicité et fiabilité, ce qui le rend indispensable dans des secteurs allant du pétrole et du gaz au traitement de l'eau. Chez Athena Engineering S.R.L, nous élevons ce composant essentiel à de nouveaux sommets, en associant une ingénierie de précision à des décennies d'expertise pour fournir des vannes qui redéfinissent les normes de performance.
Anatomie d'un clapet anti-retour à brides

Un clapet anti-retour à brides se distingue par sa structure robuste, optimisée pour la durabilité et l'efficacité. Ses principaux composants sont les suivants
Le corps du clapet : Fabriqué à partir de matériaux de haute qualité tels que l'acier au carbone, l'acier inoxydable ou la fonte ductile, le corps sert de colonne vertébrale, abritant les pièces internes et facilitant les raccordements par bride aux conduites. Cette conception garantit une intégration sûre dans les systèmes existants et minimise les risques de fuite.
Disque (clapet) : Cœur de la vanne, un disque articulé s'ouvre pour permettre l'écoulement vers l'avant et se ferme rapidement pour bloquer l'écoulement vers l'arrière. Sa forme - souvent un disque plat ou légèrement profilé - est conçue pour réduire la perte de charge tout en assurant l'étanchéité.
Axe de charnière : un axe usiné avec précision relie le disque au corps, permettant une rotation en douceur. Des alliages à haute résistance sont utilisés pour résister aux mouvements constants et aux environnements corrosifs.
Siège : généralement fabriqué à partir de matériaux résilients tels que le PTFE ou le métal, le siège forme un joint étanche lorsque le disque se ferme, empêchant ainsi tout écoulement inverse, même minime.
Brides : Les brides boulonnées aux deux extrémités facilitent l'installation et la maintenance. Elles sont conformes aux normes internationales (ANSI, DIN, BS) pour une compatibilité universelle.
Comment ça marche : L'efficacité en mouvement

Le fonctionnement d'un clapet de non-retour à battant à brides est élégamment simple mais très efficace. Lorsque le fluide s'écoule dans la direction souhaitée, la pression pousse le disque à s'ouvrir, créant ainsi une voie libre avec une résistance minimale. Cette faible chute de pression est essentielle pour l'efficacité énergétique, car elle réduit la charge sur les pompes et les compresseurs, en particulier dans les systèmes à haut débit où même de petites pertes de pression peuvent faire grimper les coûts énergétiques. Contrairement à d'autres types de vannes qui nécessitent un actionnement externe, le clapet anti-retour à battant fonctionne de manière passive, en s'appuyant uniquement sur la dynamique des fluides, ce qui élimine le besoin de commandes électriques ou hydrauliques et réduit les points de défaillance.
Les modèles modernes intègrent notamment des fonctions d'adaptation à la pression. Par exemple, nos vannes sont calibrées pour ajuster la vitesse de pivotement du disque en fonction de la pression du fluide : dans les scénarios de basse pression, le disque s'ouvre progressivement pour éviter les turbulences. En outre, nous intégrons des structures d'amortissement du bruit, telles que des tampons à joint souple sur le disque et des intérieurs de corps de vanne profilés, afin de minimiser le bruit de fonctionnement - un avantage clé dans les usines de traitement des eaux urbaines ou les installations industrielles intérieures où la pollution sonore est un problème.
En cas d'inversion du flux - causée par des arrêts soudains de la pompe, des surpressions ou des défaillances du système - le disque se ferme par gravité et sous l'effet de la pression inverse du fluide, et se claque en quelques millisecondes pour stopper le reflux. Cette réaction rapide permet d'éviter les coups de bélier, les dommages aux conduites et la contamination, ce qui protège les équipements coûteux et assure la continuité de l'exploitation.
Pourquoi choisir un clapet anti-retour à brides ?

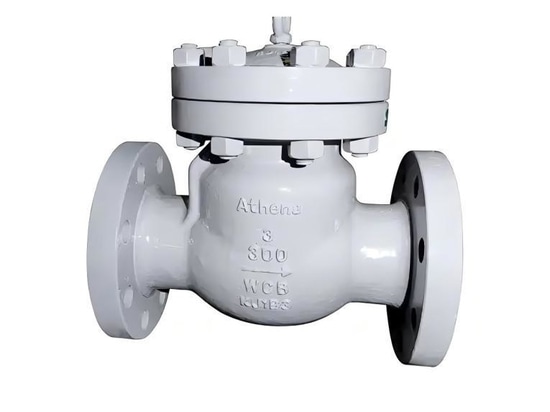

clapet anti-retour

Sa polyvalence en fait un choix de premier ordre pour les ingénieurs :
Capacité de débit élevée : La conception à passage intégral permet un passage maximal du fluide, ce qui est idéal pour les canalisations de grand diamètre (jusqu'à 60 pouces et plus).
Entretien facile : Les raccords à brides simplifient le démontage, ce qui permet d'effectuer des inspections rapides ou de remplacer des pièces sans perturber l'ensemble du système.
Adaptabilité : Convient aux installations horizontales et verticales (avec débit ascendant) et est compatible avec les liquides, les gaz et la vapeur.
Rentabilité : Les coûts initiaux inférieurs à ceux d'autres types de clapets anti-retour, associés à une longue durée de vie, offrent une valeur exceptionnelle.
Athena Engineering S.R.L : Redéfinir la fiabilité

Chez Athena Engineering S.R.L, nous ne nous contentons pas de fabriquer des clapets anti-retour à brides, nous concevons des solutions adaptées à vos défis les plus exigeants. Avec une tradition d'excellence qui s'étend sur de nombreuses années, notre usine basée en Italie associe un savoir-faire traditionnel à une technologie de pointe pour produire des vannes qui surpassent les références de l'industrie.
Qu'est-ce qui distingue nos vannes ?
Des matériaux de première qualité : Nous ne nous approvisionnons qu'en alliages certifiés, notamment l'acier inoxydable 316 pour les environnements corrosifs et l'acier duplex pour les applications à haute pression, afin de garantir la résistance à l'usure, à l'érosion et aux attaques chimiques.
Fabrication de précision : Des tests rigoureux, notamment des tests hydrostatiques, pneumatiques et d'étanchéité, garantissent la conformité de chaque vanne aux normes API, ASME et ISO.
Solutions personnalisées : Notre équipe d'ingénieurs collabore avec nos clients pour concevoir des vannes adaptées à des conditions uniques (températures extrêmes, fluides abrasifs, fluides à haute viscosité), transformant ainsi des exigences complexes en produits sur mesure.
Assistance mondiale : Nous fournissons une assistance technique rapide, des pièces de rechange et des conseils de maintenance, afin d'assurer le bon fonctionnement de vos systèmes.
Que vous travailliez dans une raffinerie, une centrale électrique ou un réseau d'eau municipal, les clapets anti-retour à brides d'Athena vous apportent la tranquillité d'esprit.
Applications dans toutes les industries
Les clapets anti-retour à brides d'Athena excellent dans divers environnements :
Pétrole et gaz : Protection des pipelines contre l'écoulement inverse dans le transport du pétrole brut et le traitement du gaz naturel.
Production d'énergie : Prévention des retours d'eau dans les systèmes d'alimentation des chaudières et les boucles de refroidissement.
Eau et eaux usées : Assurer un écoulement unidirectionnel dans les stations d'épuration et les réseaux de distribution.
Traitement chimique : Manipuler des fluides agressifs avec des matériaux résistants à la corrosion.
Conclusion : Investir dans l'excellence

Un clapet anti-retour à brides est plus qu'un simple composant, c'est une ligne de défense critique pour votre infrastructure. Choisir Athena Engineering S.R.L, c'est investir dans la fiabilité, l'efficacité et l'innovation. Nos vannes sont conçues pour fonctionner sous pression, réduire les temps d'arrêt et les coûts du cycle de vie, ce qui en fait un choix intelligent pour les industries tournées vers l'avenir.
Contactez-nous dès aujourd'hui pour discuter des besoins de votre projet. Laissez Athena Engineering S.R.L être votre partenaire dans l'élaboration d'un avenir plus sûr et plus efficace.
Athena Engineering S.R.L - Là où la précision rencontre la performance.
