Clapet à bille ou clapet anti-retour : Guide complet des solutions de contrôle des fluides

{{{sourceTextContent.subTitle}}}

Clapet à bille et clapet anti-retour - Athena Engineering S.R.L.

{{{sourceTextContent.description}}}

ans le monde complexe des systèmes de traitement des fluides, le choix de la bonne vanne peut faire la différence entre un fonctionnement sans faille et des temps d'arrêt coûteux. Les robinets à boisseau sphérique et les clapets anti-retour sont deux composants indispensables, chacun possédant des atouts uniques adaptés à des tâches spécifiques. Qu'il s'agisse de concevoir un pipeline industriel, d'entretenir une station d'épuration ou d'améliorer un processus de fabrication, il est essentiel de comprendre leurs nuances. Voyons plus en détail leurs mécanismes, leurs différences, leurs applications réelles et pourquoi Athena engineering S.R.L. reste un partenaire de confiance pour la fourniture de solutions de premier ordre.

Leur fonctionnement : Un examen plus approfondi de la mécanique

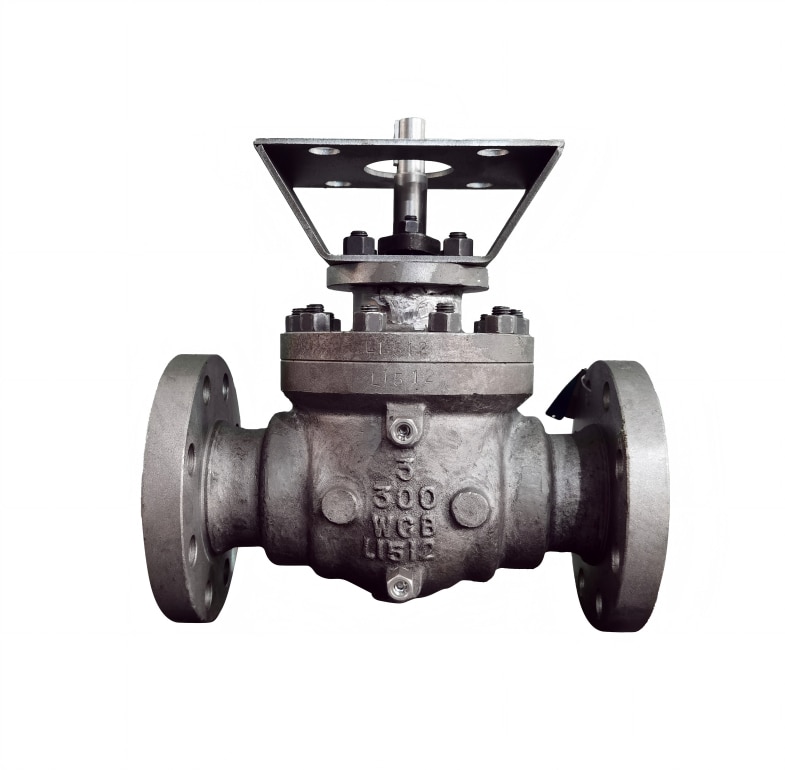

Vannes à bille : La précision en mouvement
Au cœur d'un robinet à tournant sphérique se trouve une sphère creuse et perforée (le "tournant") qui tourne dans le corps du robinet. Cette rotation, généralement de 90 degrés, contrôle le débit : lorsque l'alésage de la bille est aligné avec le tuyau, le fluide circule librement ; lorsqu'elle est tournée perpendiculairement, la partie solide de la bille bloque entièrement le débit. Ce qui rend les robinets à tournant sphérique polyvalents, c'est leur souplesse de conception.
Taille des orifices : Les robinets à tournant sphérique à passage intégral ont un alésage égal au diamètre intérieur de la conduite, ce qui minimise la perte de charge et les rend idéaux pour les applications lourdes telles que le transfert de pétrole brut. Les vannes à orifice réduit, avec un alésage plus petit, sont plus compactes et plus économiques, et conviennent aux scénarios à faible débit tels que les systèmes de dosage de produits chimiques.
Les matériaux comptent : Athena engineering S.R.L, leader en matière d'innovation dans le domaine des vannes, fabrique des vannes à boisseau sphérique à partir de divers matériaux afin de répondre aux besoins des applications. Pour les environnements corrosifs (par exemple, l'eau de mer ou les solutions acides), Athena utilise l'acier inoxydable 316, tandis que les variantes en laiton excellent dans les systèmes de plomberie ou d'air à basse pression. Les sièges en PTFE (téflon) exclusifs d'Athena garantissent une étanchéité parfaite, même avec des fluides abrasifs, une caractéristique essentielle dans les exploitations minières.
Options d'actionnement : Alors que les robinets à tournant sphérique manuels à levier sont courants dans les installations à petite échelle, les modèles automatisés d'Athena, équipés d'actionneurs pneumatiques ou électriques, se distinguent dans les environnements industriels. Ils permettent un contrôle à distance, une synchronisation précise (par exemple, une ouverture de 10 secondes dans le cadre d'un traitement par lots) et une intégration avec les systèmes SCADA, ce qui améliore l'efficacité dans les raffineries ou les centrales électriques.

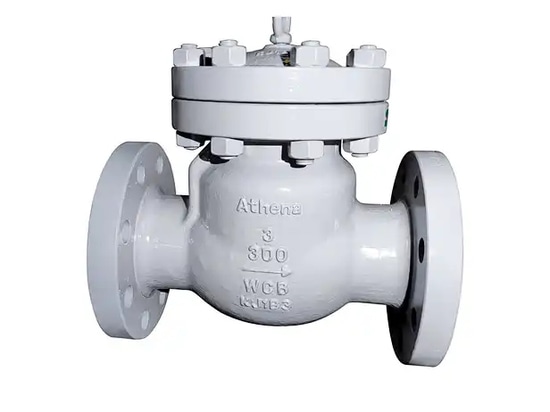

Clapets anti-retour : Les gardiens contre les retours d'eau

Les clapets anti-retour fonctionnent selon un principe plus simple : ils agissent comme des portes à sens unique, s'ouvrant pour permettre l'écoulement vers l'avant et se fermant pour bloquer l'écoulement vers l'arrière. Contrairement aux robinets à tournant sphérique, ils ne nécessitent pas d'apport extérieur : la pression du fluide fait le travail.
Variantes de conception :

Clapets anti-retour à battant : Un disque articulé s'ouvre lorsque le fluide s'écoule vers l'avant et se ferme par gravité (ou sous l'effet de la pression du fluide) lorsque le flux s'inverse. Ils sont rentables pour les systèmes à basse pression et à débit élevé tels que les canalisations d'irrigation ou d'eaux usées, mais ils sont difficiles à installer verticalement en raison de la dépendance à l'égard de la gravité.
Clapets anti-retour à ressort : Un ressort maintient le disque fermé jusqu'à ce que la pression vers l'avant l'emporte sur sa force. Cette conception est parfaite pour les systèmes à haute pression (par exemple, les conduites hydrauliques) ou les conduites verticales, car le ressort assure une fermeture rapide, évitant ainsi les coups de bélier, une poussée de pression destructrice courante dans les systèmes de pompage.
Clapets de non-retour à deux plaques : Deux disques semi-circulaires pivotent en position ouverte, offrant une perte de charge minimale. Les modèles à double plaque d'Athena sont très appréciés dans les conduites de gaz, où une faible restriction du débit et une fermeture rapide (pour éviter les retours de gaz) sont essentielles.
Technique d'étanchéité : Les clapets anti-retour d'Athena utilisent des joints souples (EPDM pour l'eau) ou des joints métal/métal. Cette polyvalence leur permet de fonctionner de manière fiable dans des applications allant des chauffe-eau domestiques aux chaudières industrielles.
Principales différences : Choisir le bon outil pour le travail

Contrôle du débit et fonctionnement

Les robinets à tournant sphérique sont des contrôleurs "actifs" : ils nécessitent une opération intentionnelle (manuelle ou automatisée) pour démarrer, arrêter ou étrangler le débit. Ils sont donc indispensables dans les processus nécessitant une synchronisation précise, comme le mélange de produits chimiques par lots.
Les clapets anti-retour, en revanche, sont des protecteurs "passifs" : Ils réagissent automatiquement au sens de l'écoulement, sans nécessiter d'intervention humaine ou électrique. Dans un système d'eau résidentiel, un clapet anti-retour sur une pompe de puits garantit que l'eau n'est pas siphonnée dans le sol lorsque la pompe s'arrête, évitant ainsi toute contamination et tout dommage à la pompe.

Applications réelles : Les points forts de chacun

Robinets à bille : La polyvalence en action

Traitement industriel : Dans les usines chimiques, les vannes à bille régulent le flux de matières premières (par exemple, acides, solvants) entre les réacteurs. Les robinets à tournant sphérique revêtus d'Athena (PFA ou PVDF) empêchent la corrosion et garantissent une manipulation sûre des produits chimiques dangereux.
Secteur de l'énergie : Les pipelines de gaz naturel s'appuient sur des vannes à boisseau sphérique pour le contrôle marche/arrêt. Les robinets à tournant sphérique Athena certifiés API 6D répondent aux normes strictes de l'industrie, avec des conceptions anti-incendie qui empêchent les fuites en cas d'urgence - une exigence dans le transport du gaz.
Plomberie commerciale : Les centres commerciaux utilisent des robinets à tournant sphérique pour contrôler le débit d'eau dans les toilettes ou les systèmes CVC. Leur taille compacte et leur facilité d'utilisation en font un outil de choix pour les équipes de maintenance.
Clapets anti-retour : La protection avant tout

Traitement de l'eau : Les systèmes d'osmose inverse utilisent des clapets anti-retour pour empêcher l'eau traitée de se mélanger à l'eau d'alimentation non traitée. Les clapets anti-retour à faible chute de pression d'Athena maximisent l'efficacité du système, un facteur clé dans les usines de dessalement à grande échelle.
Systèmes de pompes : Chaque pompe centrifuge a besoin d'un clapet anti-retour sur sa ligne de refoulement pour éviter les retours d'eau lorsque la pompe s'arrête. La pompe est ainsi protégée contre les "coups de bélier", un pic de pression soudain qui peut fissurer les tuyaux ou endommager les roues à aubes.

Pourquoi Athena Engineering S.R.L. ouvre la voie

Athena Engineering S.R.L a acquis sa réputation de leader mondial en alliant innovation, qualité et orientation client. Avec plus de 10 ans d'expérience, le siège de la société, basé à Milan, supervise un réseau d'usines de fabrication et de centres de recherche et développement, garantissant que chaque produit répond à des normes rigoureuses.
Solutions personnalisées : Il n'y a pas deux applications identiques. L'équipe d'ingénieurs d'Athena travaille en étroite collaboration avec ses clients pour concevoir des vannes sur mesure, qu'il s'agisse d'une vanne à bille haute température pour une aciérie ou d'un clapet anti-retour sanitaire pour une laiterie. Leur capacité à adapter les matériaux, les dimensions et les systèmes d'actionnement leur permet de se démarquer.
Développement durable : à l'ère de la fabrication écologique, Athena donne la priorité aux pratiques respectueuses de l'environnement. Ses vannes sont conçues pour être efficaces sur le plan énergétique (une faible perte de charge réduit la consommation d'énergie des pompes) et recyclables, ce qui est conforme aux objectifs mondiaux de développement durable.
En conclusion, les robinets à boisseau sphérique et les clapets anti-retour jouent tous deux un rôle essentiel dans le contrôle des fluides, avec des atouts distincts qui les rendent irremplaçables. Les robinets à boisseau sphérique excellent dans le contrôle actif du débit, tandis que les clapets anti-retour sont spécialisés dans la prévention passive des retours d'eau. En comprenant leurs mécanismes, leurs différences et leurs applications, vous pouvez sélectionner le bon robinet pour vos besoins. Avec Athena engineering S.R.L comme partenaire, vous aurez accès à des solutions qui combinent performance, durabilité et innovation. Pour les industries allant du pétrole et du gaz à l'alimentation et aux boissons, les vannes d'Athena sont plus que des composants - elles sont l'épine dorsale de systèmes fiables et efficaces.
