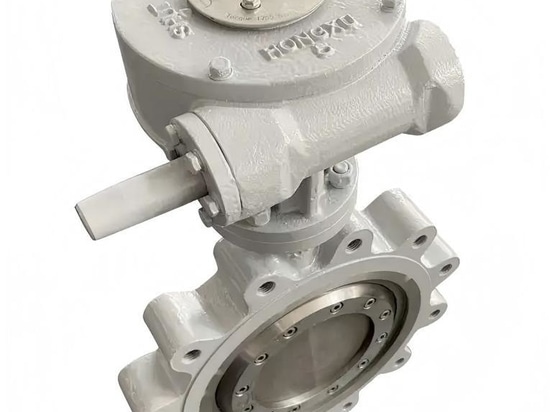

Vue d'ensemble des robinets à papillon à triple excentration

{{{sourceTextContent.subTitle}}}

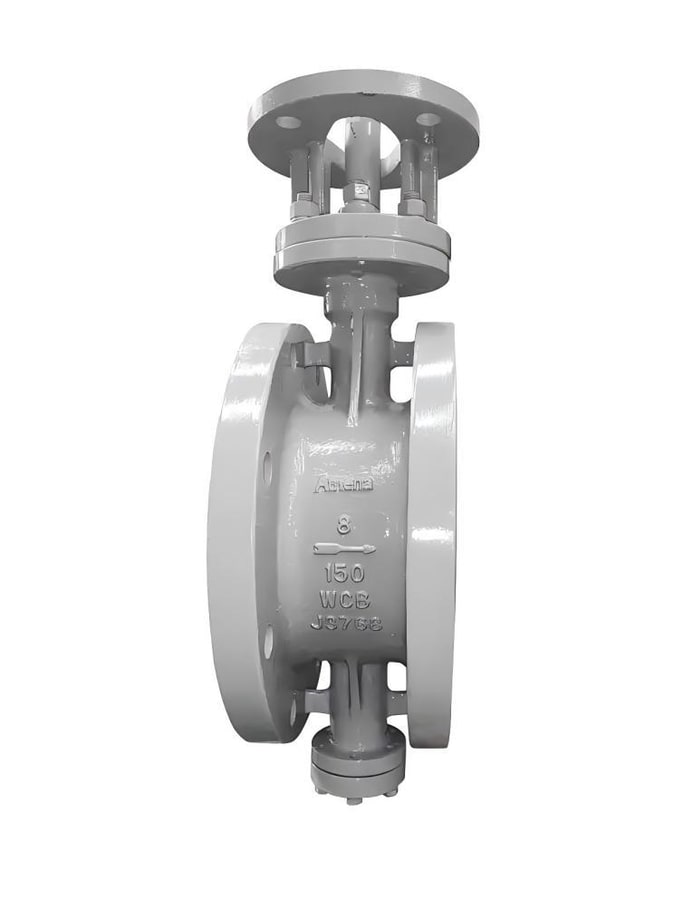

Vannes papillon à triple excentration

{{{sourceTextContent.description}}}

Comprendre les vannes papillon à triple excentration

Les vannes papillon sont un type de vanne quart de tour couramment utilisé pour réguler le débit des fluides. La vanne papillon à triple excentration pousse le concept plus loin grâce à sa conception innovante. Contrairement aux vannes papillon traditionnelles, dont la fermeture est assurée par un simple disque rotatif, les vannes papillon à triple excentration intègrent trois niveaux distincts d'excentricité :

Première excentricité : L'arbre de la vanne est décentré par rapport à l'axe du corps de la vanne. Cela garantit une meilleure étanchéité et réduit l'usure des éléments d'étanchéité lors de l'ouverture et de la fermeture.
Deuxième excentration : L'arbre de la soupape est légèrement décalé par rapport à l'axe perpendiculaire au plan du siège de la soupape. Cette caractéristique réduit les frottements et l'usure pendant le fonctionnement, prolongeant ainsi la durée de vie de la vanne.
Troisième excentration : La surface d'étanchéité du disque est de forme conique, ce qui permet au disque de se désengager complètement du siège de la soupape sans aucun frottement. Cette conception permet une fermeture étanche à la bulle et une usure minimale.
Types de vannes papillon à triple excentration

les vannes papillon à triple excentration peuvent être classées dans les types suivants :

Les vannes papillon à triple excentration à siège métallique : Dotées d'un siège et d'un disque d'étanchéité en métal, ces vannes présentent d'excellentes performances d'étanchéité et résistent aux températures élevées et aux fluides corrosifs.
Vannes papillon à triple excentration à siège souple : les vannes papillon à triple excentration à siège souple et disque d'étanchéité sont fabriquées à partir de matériaux résilients tels que le caoutchouc ou le PTFE, assurant ainsi une étanchéité fiable et une fermeture étanche aux bulles.

Construction et composants

les vannes papillon à triple excentration sont composées de plusieurs éléments clés :

Corps de vanne : Généralement fabriqué à partir de matériaux moulés ou forgés tels que l'acier au carbone, l'acier inoxydable ou des alliages exotiques. Le corps est conçu pour résister aux conditions de pression et de température du fluide.
Disque de soupape : Le disque, également appelé papillon, est fixé à l'arbre de la vanne. Il présente la troisième excentricité, qui permet d'assurer l'étanchéité et de minimiser les frottements pendant le fonctionnement.
Arbre de vanne : Ce composant est chargé de transmettre le couple de l'actionneur au disque. Il est conçu pour supporter les contraintes de rotation et de mouvement.
Bague de siège : la bague de siège est l'endroit où le disque entre en contact pour assurer l'étanchéité. Elle est souvent fabriquée dans des matériaux tels que le métal ou les élastomères pour s'adapter à différentes applications.
Actionneur : L'actionneur, qui peut être pneumatique, électrique, hydraulique ou manuel, contrôle l'ouverture et la fermeture de la vanne. Il convertit l'énergie en mouvement pour ajuster la position de la vanne.
Matériaux d'étanchéité : Pour garantir un fonctionnement sans fuite, des matériaux d'étanchéité sont utilisés dans différentes parties de la vanne, telles que la bague de siège, le disque et l'arbre.

Principes de fonctionnement des vannes papillon à triple excentration

Les vannes papillon à triple excentration fonctionnent grâce à la conception à triple excentration. La triple excentration du disque permet au bord d'étanchéité de s'éloigner du siège dans un mouvement de came sans frottement, ce qui garantit une étanchéité à la bulle contre le siège en dépit d'une pression élevée. Le disque est complètement dégagé de la voie d'écoulement lorsque la vanne est complètement ouverte, ce qui se traduit par une perte de charge minimale et un écoulement sans obstruction.

Applications des vannes papillon à triple excentration

les vannes papillon à triple excentration trouvent des applications dans toute une série d'industries grâce à leurs caractéristiques de conception uniques :

Pétrole et gaz : ces vannes sont utilisées dans les pipelines pour réguler le flux de pétrole brut, de gaz naturel et de produits raffinés. Leur capacité à supporter des conditions de haute pression et de haute température les rend adaptées aux environnements exigeants.
Production d'énergie : les vannes papillon à triple excentration sont couramment utilisées dans les centrales électriques pour contrôler le débit de vapeur et d'autres fluides dans les systèmes de chaudières, les circuits d'eau de refroidissement et les conduites d'alimentation en carburant.
Chimie et pétrochimie : les vannes sont utilisées dans les usines de traitement chimique pour gérer le flux de fluides corrosifs. La conception à troisième excentration minimise l'usure et empêche les fuites, ce qui garantit la sécurité et l'efficacité.
Traitement de l'eau : Dans les usines de traitement des eaux, ces vannes régulent le débit d'eau et de produits chimiques, offrant un contrôle précis et une fermeture étanche aux bulles.
Marine : les vannes papillon à triple excentration sont utilisées dans la construction navale pour diverses applications, notamment les systèmes de ballast, les systèmes de refroidissement et les conduites de carburant.
Exploitation minière : Les processus miniers impliquent le transport de matériaux abrasifs et de boues. Ces vannes peuvent résister à l'usure associée à ces applications.

Avantages des vannes papillon à triple excentration

Etanchéité : La conception de la troisième excentration garantit une étanchéité parfaite, même dans des conditions de haute pression, ce qui minimise le risque de fuite.
Faible frottement : La conception à triple excentration réduit les frottements pendant le fonctionnement de la vanne, ce qui prolonge sa durée de vie et réduit les besoins de maintenance.
Capacités à haute température et à haute pression : Ces vannes peuvent supporter des conditions extrêmes, ce qui les rend adaptées aux industries telles que le pétrole et le gaz et la production d'énergie.
Débit bidirectionnel : les vannes papillon à triple excentration offrent des capacités d'obturation bidirectionnelle, ce qui permet une grande souplesse dans le sens du débit.
Conception compacte : La conception compacte de la vanne et son fonctionnement par quart de tour la rendent adaptée aux applications où l'espace est limité.

Considérations pour la sélection

Lors de la sélection d'une vanne papillon à triple excentration pour une application spécifique, plusieurs facteurs doivent être pris en compte :

Type de fluide : Le type de fluide transporté détermine les matériaux utilisés pour le corps de la vanne, le disque et les éléments d'étanchéité.
Température et pression : la vanne doit être choisie en fonction des conditions de température et de pression prévues afin de garantir un fonctionnement sûr et efficace.
Taille et débit : La taille de la soupape doit être choisie en fonction du débit requis sans provoquer de chutes de pression excessives.
Raccords d'extrémité : Les raccords d'extrémité de la vanne doivent correspondre à l'infrastructure existante de la canalisation.
Type d'actionneur : Le choix de l'actionneur (pneumatique, électrique, hydraulique) dépend du niveau d'automatisation et des exigences de contrôle du système.
Facteurs environnementaux : Tenir compte des facteurs environnementaux tels que les atmosphères corrosives, les produits abrasifs et les conditions d'installation à l'extérieur.

En conclusion

les vannes papillon à triple excentration témoignent de l'innovation constante dans la technologie des vannes. Leurs caractéristiques de conception uniques en font un choix idéal pour les applications où l'étanchéité, le faible frottement et les hautes performances sont essentiels. En comprenant leur construction, leurs avantages et leurs applications, les ingénieurs et les professionnels peuvent prendre des décisions éclairées lorsqu'ils choisissent ces vannes pour leurs systèmes. Qu'il s'agisse de gérer le flux de fluides dans les raffineries de pétrole, les centrales électriques ou les unités de traitement chimique, la vanne papillon à triple excentration constitue une solution fiable pour les défis liés au contrôle des fluides.
