Quelles sont les causes d'un mauvais diaphragme sur une vanne ?

{{{sourceTextContent.subTitle}}}

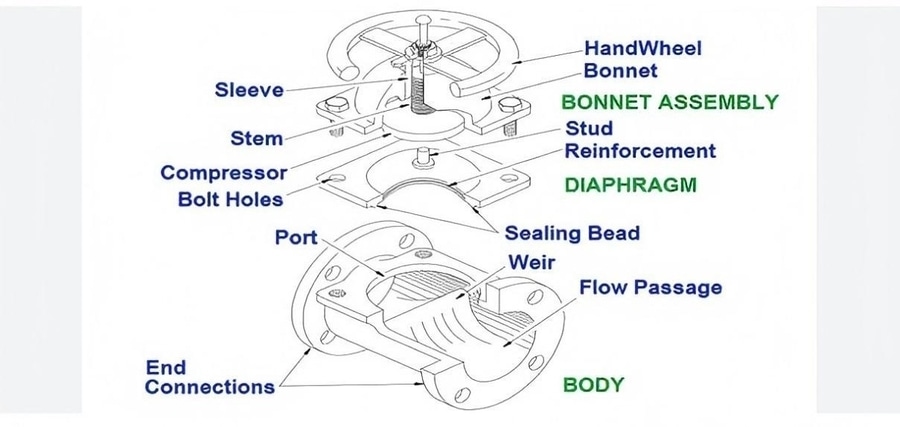

Vanne à membrane

{{{sourceTextContent.description}}}

Les vannes à membrane jouent un rôle essentiel dans de nombreux secteurs, notamment les produits pharmaceutiques, les aliments et les boissons, le traitement de l'eau, les procédés chimiques et la biotechnologie. Le composant central qui rend ces vannes particulièrement adaptées aux applications hygiéniques et corrosives est le diaphragme lui-même. Agissant comme un joint souple, la membrane isole le fluide du processus des pièces mobiles de la vanne, empêchant ainsi toute contamination et assurant un contrôle précis du débit.
Cependant, les membranes sont sujettes à l'usure et aux dommages qui peuvent compromettre les performances de la vanne et la sécurité du système. Une "mauvaise membrane" est une membrane qui s'est détériorée, déchirée, déformée ou qui a perdu sa capacité d'étanchéité, ce qui entraîne des fuites ou une défaillance. Il est essentiel de comprendre les causes de l'endommagement des membranes pour les utilisateurs qui souhaitent maximiser la durée de vie des vannes, réduire les coûts de maintenance et éviter les temps d'arrêt imprévus.
Athena Engineering S.r.l., basée en Italie, est un fabricant de vannes à membrane mondialement reconnu pour ses contrôles de qualité rigoureux, ses matériaux de membrane de qualité supérieure et ses conceptions de vannes avancées qui minimisent les risques d'endommagement des membranes. Cet article explore les principales causes de défaillance des membranes, la manière d'identifier les symptômes et les meilleures pratiques de prévention, avec un aperçu de l'approche d'Athena en matière de durabilité et de fiabilité.

Causes courantes de défaillance des membranes

La défaillance d'une membrane résulte d'une variété de facteurs, souvent liés entre eux. Ces causes peuvent être regroupées en catégories mécaniques, chimiques, opérationnelles et liées à l'installation :
1. Vieillissement des matériaux et dégradation chimique

La plupart des vannes à membrane utilisent des membranes fabriquées à partir d'élastomères tels que l'EPDM, le FKM (Viton) ou les élastomères revêtus de PTFE afin d'équilibrer la flexibilité et la résistance chimique. Cependant, ces matériaux se dégradent naturellement au fil du temps en raison de l'exposition à des produits chimiques agressifs, à la lumière UV, à des températures extrêmes et à des agents oxydants.
Attaque chimique : Certains fluides agressifs (acides forts, solvants, oxydants) peuvent provoquer le gonflement, la fragilisation ou la fissuration superficielle des membranes, affaiblissant ainsi leurs propriétés d'étanchéité.
Vieillissement thermique : Une exposition prolongée à des températures supérieures à la température nominale de la membrane accélère le durcissement et la perte d'élasticité, ce qui entraîne des fissures ou des déchirures en cours de fonctionnement.
Dommages causés par les UV et l'ozone : Dans les vannes installées à l'extérieur ou mal stockées, l'exposition aux UV peut provoquer une dégradation de l'élastomère.
Athena Engineering S.r.l. combat ces risques en sélectionnant des mélanges d'élastomères de haute qualité et des revêtements en PTFE optimisés pour les conditions chimiques et thermiques ciblées. Leurs membranes sont soumises à des tests de vieillissement accéléré afin de garantir leur intégrité à long terme.
2. Pression de fonctionnement excessive et pics de pression

Les membranes sont conçues pour résister à des pressions nominales spécifiques. Un fonctionnement au-delà de ces limites ou des pics de pression soudains peuvent déformer ou rompre la membrane.
Pics de pression : Les chocs hydrauliques, les coups de bélier ou les pulsations sollicitent la membrane, provoquant des micro-déchirures ou des fissures de fatigue.
Surpression : Un fonctionnement continu au-delà de la pression nominale peut entraîner une déformation permanente ou l'éclatement de la membrane.
Les vannes Athena sont conçues avec des marges de sécurité et peuvent être associées à des amortisseurs de pression ou à des régulateurs pour atténuer les pics de pression. Leurs spécifications de pression et leurs certifications de test aident les utilisateurs à sélectionner les vannes appropriées aux conditions de leur système.
3. Piégeage de particules étrangères ou de gravillons

Les petits solides ou débris coincés entre la membrane et le siège de la vanne peuvent provoquer une abrasion, des perforations ou une usure inégale de la membrane.
Usure abrasive : Des particules s'écrasent contre la membrane pendant le cycle, amincissant le matériau et provoquant des fuites.
Perforation ou déchirure : Des particules tranchantes peuvent pénétrer dans la membrane, créant des fuites directes.
Il s'agit d'un mode de défaillance courant dans les applications de traitement des eaux usées ou des boues. Athena recommande d'installer des crépines ou des filtres en amont pour réduire les particules et propose des options d'élastomères résistants à l'abrasion pour les environnements exigeants.
4. Erreurs d'installation et contraintes mécaniques

Des pratiques d'installation incorrectes exercent des contraintes inégales ou excessives sur les membranes, réduisant ainsi leur durée de vie.
Chargement par point : Un serrage inégal des colliers de serrage de la membrane ou des boulons du chapeau peut déformer ou pincer le bord de la membrane.
Désalignement : Un mauvais positionnement de la membrane ou un désalignement de l'actionneur entraîne une usure inégale ou de la fatigue.
Serrage excessif : Un couple excessif sur les boulons de serrage endommage le matériau de la membrane.
Athena Engineering fournit des manuels d'installation détaillés et des spécifications de couple, garantissant que les membranes sont montées uniformément et correctement. La conception des vannes minimise les charges ponctuelles en utilisant des pinces à membrane centralisées et des composants modulaires.
5. Fatigue mécanique due à des taux de cycles élevés

Dans les lignes de traitement où les vannes sont fréquemment soumises à des cycles ou à des étranglements, les membranes subissent des flexions répétées qui peuvent induire une fatigue mécanique.
Fatigue de flexion : La flexion constante réduit l'épaisseur et l'élasticité de la membrane.
Fissures de fatigue : Elles se développent aux points de concentration des contraintes et conduisent à une rupture éventuelle.
Athena teste la durée de vie des membranes dans des conditions de fonctionnement simulées et publie des données sur les cycles, aidant ainsi les utilisateurs à planifier des remplacements proactifs de membranes.
6. Sur-ouverture et limites de course inappropriées

Le fonctionnement de la vanne au-delà des limites de course prévues étire la membrane, ce qui entraîne une délamination ou des déchirures.
Surcourse : Les actionneurs ou les opérateurs manuels qui forcent la membrane à s'ouvrir trop loin peuvent étirer excessivement l'élastomère ou le revêtement en PTFE de la membrane.
Sous-course : Une fermeture incomplète entraîne des déséquilibres de pression et des zones d'usure inégales.
Les vannes Athena sont équipées de limiteurs de course et de guides de calibrage de l'actionneur afin d'éviter une extension excessive de la membrane.
Symptômes et signes d'une membrane défectueuse

La détection précoce d'une membrane défectueuse permet d'éviter des dommages ou des temps d'arrêt coûteux. Les signes les plus courants sont les suivants
Déchirures ou boursouflures visibles : Inspecter les bords ou le centre du diaphragme à la recherche de fissures, de déformations ou de gonflements.
Fuites au niveau du siège ou du chapeau : Le fluide qui s'échappe au-delà du diaphragme ou autour du joint du chapeau indique une défaillance du joint.
Problèmes de performance de la vanne : Difficultés d'ouverture/fermeture, contrôle du débit irrégulier ou collage.
Bruits ou vibrations : Des bruits inhabituels pendant le fonctionnement peuvent indiquer un flottement de la membrane ou des composants desserrés.
Anomalies de pression : Des chutes ou des pics de pression inattendus pendant les cycles peuvent être liés à un endommagement de la membrane.
La conception modulaire des membranes des vannes Athena facilite l'inspection visuelle et le remplacement rapide.
Impact d'une membrane défectueuse sur les performances de la vanne et du système

Une membrane défectueuse n'a pas seulement un impact sur la vanne elle-même :
Risques de fuite : La contamination ou la libération de fluides dangereux présente des risques pour la sécurité et l'environnement.
Contrôle réduit : L'incapacité à réguler le débit perturbe la cohérence du processus.
Contrainte sur l'actionneur : Une membrane défectueuse soumet les actionneurs à des contraintes, ce qui entraîne une défaillance prématurée.
Augmentation des coûts de maintenance : Les remplacements fréquents et les réparations d'urgence entraînent des temps d'arrêt plus importants.
Pour les applications critiques, les vannes Athena sont conçues pour minimiser les risques de défaillance, réduisant ainsi les impacts sur l'ensemble du système.
Meilleures pratiques pour prévenir les dommages aux membranes

1. Sélectionner le bon matériau de membrane

Choisissez des matériaux compatibles avec les fluides, la température et la pression du procédé :
EPDM : convient à l'eau, à la vapeur et aux produits chimiques doux.
FKM/Viton : Excellente résistance chimique aux huiles, solvants et acides.
Revêtement PTFE : Résistance chimique et tolérance à la température supérieures pour les fluides agressifs.
Athena propose des matériaux de membrane adaptés aux besoins de chaque industrie.
2. Gérer efficacement la pression

Utilisez des amortisseurs de pulsations et des régulateurs de pression pour éviter les pics.
Évitez de bloquer le débit, ce qui peut entraîner une augmentation de la pression.
Surveiller la pression du système et installer des alarmes pour détecter les anomalies.
3. Contrôler les infiltrations de particules

Installer des crépines ou des filtres en amont.
Rincer régulièrement les systèmes pour réduire l'accumulation de solides.
4. Suivre les procédures d'installation appropriées

Respecter strictement les spécifications de couple et serrer uniformément les colliers de serrage.
S'assurer que la membrane est centrée et que l'actionneur est aligné.
Former le personnel de maintenance à une manipulation correcte.
5. Respecter les limites de course et les recommandations de cyclage

Calibrer les actionneurs pour éviter les surcourses.
Limiter les cycles des vannes dans la mesure du possible ou utiliser des vannes conçues pour des applications à cycle élevé.
6. Planifier la maintenance préventive et le remplacement des membranes

Établir des intervalles d'inspection en fonction des conditions de fonctionnement.
Garder des membranes de rechange OEM à portée de main.
Athena aide ses clients à établir des programmes de maintenance et à déterminer la disponibilité des pièces de rechange dans le monde entier.
Athena Engineering S.r.l. : Normes de qualité et de fiabilité des membranes

Athena Engineering S.r.l. est leader sur le marché des vannes à membrane en combinant des matériaux de première qualité, une conception supérieure et une assurance qualité étendue :
Membranes de haute qualité : Mélanges d'élastomères revêtus de PTFE, sélectionnés pour leur résistance spécifique aux produits chimiques et aux températures.
Assemblages de membranes modulaires : Conçus pour une répartition uniforme de la charge et une contrainte ponctuelle minimale.
Essais approfondis : Y compris vieillissement accéléré, fatigue cyclique, résistance chimique et essais d'étanchéité.
Documentation et traçabilité : Certificats d'essais complets et traçabilité des matériaux inclus avec chaque vanne.
Conceptions hygiéniques : Vannes sans patte morte et entièrement vidangeables pour éviter la contamination et faciliter le nettoyage.
L'engagement d'Athena en faveur de la longévité et des performances des membranes réduit les risques pour l'utilisateur et les coûts de maintenance.
Guide de dépannage : Identification des problèmes de membrane

En cas de problème, une approche diagnostique structurée permet d'identifier les défauts liés aux membranes :
Inspection visuelle : Recherchez les dommages physiques sur la surface du diaphragme et les bords de serrage.
Test de fonctionnement : Faire fonctionner la vanne sous une pression normale pour évaluer la souplesse et l'intégrité du joint.
Test d'étanchéité : Utiliser la détection de bulles ou la décomposition de la pression pour confirmer les fuites à travers le siège ou le chapeau.
Contrôles de la course et de la pression : Vérifier que la vanne s'ouvre/se ferme dans les limites de conception.
Analyse des fluides : Vérifier la présence d'éléments corrosifs ou de particules accélérant l'usure.
L'assistance technique d'Athena aide les clients à résoudre les problèmes et propose l'envoi rapide de membranes OEM pour le remplacement.
Scénarios et solutions

Cas 1 : Rupture fréquente de la membrane due à des pics de pression

Solution : Athena a modifié la conception de la pince de l'actionneur et a recommandé des amortisseurs de pression, ce qui a permis d'éviter que le problème ne se reproduise.
Cas 2 : Dommages dus à l'abrasion causée par les gravillons présents dans l'alimentation en eau usée

Solution : Installation d'une crépine en amont et utilisation d'un matériau de membrane résistant à l'abrasion.
Cas 3 : délamination de la membrane causée par une ouverture excessive

Solution : Étalonnage des limites de course et installation de butées d'actionneur, assurant la protection de la membrane.
Recommandations d'entretien pour les utilisateurs

Effectuer des inspections de routine pour détecter les fuites et l'usure mécanique tous les 3 à 6 mois.
Enregistrer les cycles de vie des membranes et les conditions de fonctionnement.
Utiliser des membranes de rechange Athena d'origine pour assurer la compatibilité et le respect de la garantie.
Former les équipes de maintenance à l'installation correcte et aux spécifications de couple.
Maintenir un inventaire des membranes de rechange et des composants critiques.
Résumé

Les membranes défectueuses sur les vannes sont principalement dues à la dégradation chimique, à la surcharge de pression, à l'abrasion des particules, à une installation incorrecte, à la fatigue mécanique et à une sollicitation excessive. La compréhension de ces causes permet aux utilisateurs de prendre des mesures préventives et de prolonger la durée de vie des vannes.
Choisir des vannes à membrane de haute qualité auprès de fournisseurs de confiance comme Athena Engineering S.r.l., c'est s'assurer d'avoir accès à des matériaux de première qualité, à des conceptions testées, à une documentation complète et à une assistance mondiale fiable.
Liste de contrôle de l'acheteur

Sélectionnez des matériaux de membrane compatibles avec votre fluide et votre température.
Surveillez et gérez les pressions du système et les coups de bélier.
Installer des filtres ou des crépines en amont pour minimiser les dommages causés par les particules.
Suivre précisément les instructions d'installation et les spécifications de couple de l'équipementier.
Éviter de dépasser les limites de la course de la membrane.
Effectuer des inspections régulières et des remplacements proactifs.
S'approvisionner en membranes OEM et en assistance auprès de fournisseurs tels qu'Athena Engineering S.r.l.
Si vous recherchez un fournisseur de vannes à membrane engagé dans l'excellence, la durabilité et le service, Athena Engineering S.r.l. s'impose comme un partenaire fiable pour vous aider à éviter les défaillances des vannes à membrane et à maintenir des opérations de processus fluides.
