Guide de sélection des clapets anti-retour industriels
{{{sourceTextContent.subTitle}}}
Clapets anti-retour industriels
{{{sourceTextContent.description}}}
Dans les domaines industriels, les systèmes de transport de fluides s'appuient sur des clapets anti-retour pour empêcher le reflux des fluides. Le choix du bon clapet anti-retour industriel est essentiel pour la sécurité, la stabilité et l'efficacité du système. Une mauvaise sélection peut entraîner des dommages à la pompe, des fluctuations de pression ou une contamination. Ce guide présente les points clés de la sélection et met en avant Athena Engineering S.R.L, un fabricant de vannes réputé qui met l'accent sur la qualité et le service à la clientèle.
I. Comprendre les clapets anti-retour industriels
(I) Principe de fonctionnement
Les clapets anti-retour sont automatiques : le débit du fluide ouvre le disque sous l'effet de la pression ; la pression de reflux le ferme pour bloquer l'inversion.
(II) Types et caractéristiques courants
Clapet anti-retour à levage : Le disque se soulève le long du siège. Droit pour les conduites horizontales avec une bonne étanchéité, une résistance plus élevée ; vertical pour un écoulement vertical vers le haut.

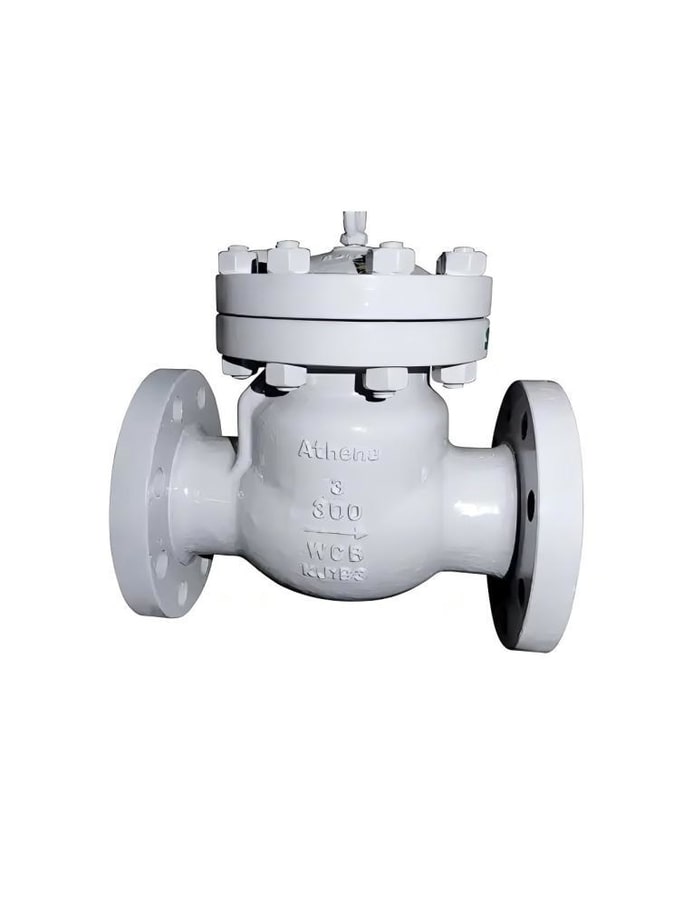

Clapet anti-retour à battant : Le disque pivote sur un axe. Simple, faible résistance, adapté aux systèmes de grand diamètre/moyennement haute pression.
Clapet anti-retour à papillon : Le disque du papillon tourne. Compact, léger, résistance minimale - idéal pour les systèmes de grand diamètre/faible pression nécessitant un fonctionnement rapide.
Clapet anti-retour à bille : Disque à bille en mouvement libre. Convient aux pressions moyennes à basses, aux grands diamètres et aux fluides présentant des impuretés mineures.
Clapet anti-retour à membrane : Joints de membrane flexibles. Excellent pour les fluides corrosifs, visqueux ou propres.
II. Facteurs de sélection
(I) Caractéristiques du fluide
Type de fluide : Liquides propres (vannes de levage/de pivotement) ; fluides à particules/viscosité (vannes à papillon/à bille) ; fluides corrosifs (vannes à revêtement en acier inoxydable/fluor).
Température : Basse température (acier inoxydable austénitique) ; haute température (acier allié).
Pression : Basse pression (type wafer) ; moyenne-haute pression (robinets à battant à brides).
(II) Conditions de travail
Pression/température : Faire correspondre les caractéristiques nominales du robinet aux plages du système avec des marges (par exemple, une pression de service de 10MPa nécessite une pression nominale ≥16MPa).
Débit : choisir le diamètre pour éviter les pertes d'énergie ; utiliser Q = v×A (débit = vitesse×surface) pour les calculs.
(III) Environnement de l'installation
Espace : Type Wafer pour les espaces restreints ; à brides pour faciliter l'entretien.
Direction de la tuyauterie : Vannes de levage (horizontales/verticales vers le haut) ; vannes à battant (horizontales/verticales/inclinées) ; vannes papillon (principalement horizontales).
Vibrations et coups de bélier : Utiliser des vannes à fermeture lente ou des vannes tampons (par exemple, sorties de pompe).
(IV) Normes et coûts
Suivre les normes industrielles (API pour la pétrochimie, GB pour l'électricité).
Équilibrer le coût initial (éviter les options trop bon marché et de mauvaise qualité) et la maintenance (les conceptions simples comme les vannes à battant réduisent les coûts à long terme).
III. Étapes de sélection
1.Clarifier les paramètres : Propriétés du fluide, pression/température du système, taille de la canalisation et environnement.
2.Sélectionner les types : Par exemple, liquides propres à moyenne pression dans des conduites horizontales → vannes de levage/de pivotement.
3.Calculer la taille : Adapter le diamètre au débit en utilisant Q = v×A, en veillant à la compatibilité pression/température.
IV. Athena Engineering : Un fabricant de premier plan
Forte de plus de 15 ans d'expérience, Athena Engineering produit des vannes de haute qualité (certifiées ISO 9001, CE, WRAS). Elle propose divers clapets de retenue (à écoulement axial, à battant en acier moulé, etc.) avec des tailles personnalisées, des tests de qualité stricts, des services OEM et un service après-vente mondial.
V. Résumé
Le choix des clapets anti-retour industriels nécessite de trouver un équilibre entre les fluides, les conditions et le coût. Athena se distingue par des prix compétitifs (sans sacrifier la qualité), une personnalisation flexible, des délais de livraison courts (grâce à une production rationalisée) et une solide expérience des projets internationaux, ce qui en fait un choix fiable.
