Guide des clapets de non-retour à battant

{{{sourceTextContent.subTitle}}}

Clapets de non-retour à battant

{{{sourceTextContent.description}}}

Dans la tapisserie complexe des processus industriels et des systèmes de gestion des fluides, le héros méconnu du contrôle des flux unidirectionnels est le clapet anti-retour, plus communément appelé clapet de non-retour. Son mandat apparemment simple - permettre le passage des fluides dans une direction tout en empêchant fermement toute inversion indésirable - sous-tend la sécurité, l'efficacité et l'intégrité d'un nombre incalculable d'opérations. Au sein de cette famille diversifiée de régulateurs de débit, le clapet anti-retour à battant témoigne de la puissance de la simplicité mécanique, offrant une solution robuste et souvent rentable pour empêcher les retours d'eau dans un large éventail d'applications. Pour exploiter pleinement les capacités des clapets anti-retour à battant, il est essentiel de bien comprendre leur conception, leur fonctionnement, leurs avantages, leurs limites et leur mise en œuvre correcte.

La nécessité fondamentale : Comprendre le rôle des clapets anti-retour

À la base, un clapet anti-retour est une sentinelle automatique à l'intérieur d'un conduit de fluide, conçue pour permettre l'écoulement exclusivement dans une direction désignée. Contrairement aux vannes à commande manuelle qui nécessitent un actionnement externe, les clapets anti-retour réagissent de manière autonome aux pressions dynamiques exercées par le fluide lui-même. Leur fonction principale et indispensable est d'empêcher les retours d'eau, un phénomène qui peut déclencher une cascade de conséquences néfastes. Le reflux peut endommager les équipements sensibles tels que les pompes et les compresseurs, contaminer les processus en amont et les fluides stockés, fausser les mesures de débit, voire provoquer des situations dangereuses telles que le reflux de substances toxiques ou corrosives dans les réserves d'eau potable. Le mécanisme d'auto-action inhérent aux clapets anti-retour en fait un élément de sécurité et de fonctionnement indispensable dans un grand nombre d'industries.
Le domaine des clapets anti-retour englobe un large éventail de modèles, chacun étant méticuleusement conçu pour répondre à des exigences opérationnelles et à des caractéristiques de fluides spécifiques. Bien que le clapet anti-retour à battant représente une catégorie importante et largement utilisée, il est essentiel de reconnaître sa position dans ce paysage plus large. Parmi les autres types les plus répandus figurent les clapets anti-retour à levage (avec des sous-conceptions telles que les clapets anti-retour à bille, à piston et à buse), les clapets anti-retour à galette (disponibles en version à plaque unique, à double plaque et à disque basculant) et les clapets anti-retour silencieux (qui se distinguent par leur fermeture assistée par un ressort). La sélection du type de clapet anti-retour le plus approprié est une décision critique qui dépend d'une évaluation méticuleuse des paramètres spécifiques de l'application, y compris la nature du fluide manipulé, les plages de pression et de température dominantes, les débits prévus et l'importance primordiale de la prévention des retours d'eau et de l'atténuation des problèmes associés tels que les coups de bélier dommageables.
L'élégance de la fonctionnalité : La conception et le fonctionnement des clapets anti-retour à battant

Le clapet anti-retour à battant incarne une philosophie de conception qui donne la priorité à la simplicité mécanique et à la fourniture d'une voie relativement libre pour la circulation des fluides. Sa construction fondamentale s'articule autour d'un mécanisme de fermeture à charnière, un disque ou un clapet qui pivote pour permettre le mouvement du fluide vers l'avant, puis revient en position assise pour bloquer efficacement tout écoulement inverse.

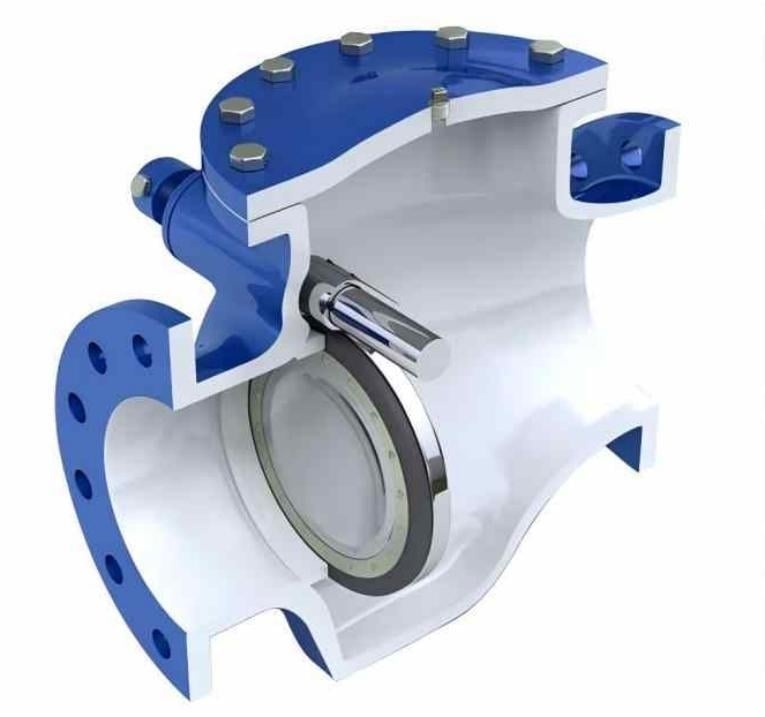

Composants principaux : L'anatomie d'un clapet anti-retour à battant typique comprend plusieurs composants clés fonctionnant de concert. Le corps du clapet sert de structure principale et comprend les raccords d'entrée et de sortie qui facilitent l'intégration dans la canalisation. Le chapeau, un couvercle amovible, offre un accès essentiel au fonctionnement interne du clapet, en particulier au disque et au mécanisme d'articulation. Le cœur de la vanne est le disque articulé (ou clapet), un composant solide méticuleusement conçu pour s'ouvrir sous l'effet de l'écoulement et se fermer pour bloquer l'écoulement inverse. Ce disque est fixé au corps du robinet par l'intermédiaire d'un axe de charnière, un point de pivot crucial qui permet le mouvement de rotation nécessaire du disque. Enfin, le siège est la surface interne usinée avec précision à l'intérieur du corps de la vanne contre laquelle le disque entre en contact, formant un joint étanche pour empêcher tout reflux du fluide. Les matériaux utilisés dans la construction de ces composants sont d'une importance capitale, dictés par le fluide de service spécifique et les conditions de fonctionnement prévues. Les matériaux les plus courants sont l'acier au carbone (pour les applications générales non corrosives), l'acier inoxydable (essentiel pour les environnements corrosifs et les applications de haute pureté), la fonte (souvent utilisée pour les systèmes de distribution d'eau et de traitement des eaux usées à faible pression) et les plastiques spécialisés tels que le PVC, le CPVC et le PTFE (pour des services chimiques spécifiques). La sélection judicieuse des matériaux détermine directement la pression et la température nominales de la vanne, sa résistance à la corrosion et à l'érosion, ainsi que sa durée de vie globale.

Principe de fonctionnement : le fonctionnement d'un clapet de non-retour à battant témoigne de l'interaction élégante entre la dynamique des fluides et la conception mécanique. Lorsque le fluide s'approche du clapet par l'amont avec une pression suffisante, il exerce une force dynamique sur la face du disque. Cette force, surmontant le poids inhérent du disque et toute contre-pression minimale présente, fait basculer le disque vers le haut et l'éloigne du siège de la soupape. Ce mouvement de pivotement crée une voie relativement ouverte et sans restriction, permettant au fluide de passer à travers la soupape avec un minimum d'obstacle. Tant que l'écoulement est maintenu à une vitesse et à une pression adéquates, le disque reste en position ouverte, assurant un passage fluide et efficace du fluide. Cependant, à l'instant où l'écoulement vers l'avant cesse, ou plus important encore, lorsque la pression en aval dépasse la pression en amont, en essayant d'inverser l'écoulement, les forces de gravité agissant sur le disque et la contre-pression qui se développe conjointement font basculer le disque vers le bas, en direction du siège de la soupape. En entrant fermement en contact avec le siège, le disque forme une barrière solide, empêchant efficacement et automatiquement tout écoulement inverse du fluide à travers la soupape. La pression de tarage est un paramètre opérationnel critique, représentant la pression amont minimale qui doit être exercée pour déclencher l'ouverture de la soupape et surmonter les forces combinées de l'inertie et du poids du disque.
Variations dans la conception des clapets anti-retour à battant : Bien que le principe fondamental de fonctionnement reste le même, les clapets anti-retour à battant sont disponibles en plusieurs variantes de conception, chacune étant conçue pour optimiser les performances en fonction des exigences spécifiques de l'application. Les clapets de non-retour à charnière supérieure représentent la configuration la plus courante et la plus largement utilisée, caractérisée par le fait que l'axe de charnière est situé en haut du corps du clapet. Cette conception permet au disque de pivoter librement vers le bas sous l'influence de la gravité, facilitant ainsi une fermeture fiable et cohérente. Les clapets de retenue à disque basculant représentent un perfectionnement sophistiqué visant à atténuer les effets potentiellement dommageables des coups de bélier. Ces clapets sont dotés d'un disque généralement en forme de dôme, monté sur un point de pivot central. Cette conception permet au disque de parcourir une distance nettement plus courte et, par conséquent, de se fermer plus rapidement que les modèles traditionnels à charnière supérieure, ce qui réduit l'ampleur des coups de bélier lors de l'inversion du flux. Le mouvement de basculement contribue également à une trajectoire plus fluide de l'écoulement lorsque le clapet est ouvert, ce qui peut minimiser la perte de charge à travers le clapet. En outre, les clapets de non-retour à battant en Y sont conçus avec un corps plus oblique ou coudé. Cette modification de la conception vise à minimiser davantage la perte de charge en fournissant un chemin d'écoulement moins tortueux et plus direct à travers la vanne. Ces variations de conception soulignent les efforts continus de l'industrie de la robinetterie, illustrés par des entreprises comme Athena Engineering, pour adapter et optimiser le principe de base du clapet de retenue à battant afin d'améliorer les performances, de relever des défis opérationnels spécifiques et de répondre aux demandes en constante évolution des diverses applications industrielles. Athena Engineering, comme de nombreux fabricants de vannes réputés, propose probablement une gamme de vannes de retenue à battant adaptées à différentes pressions nominales, matériaux et conditions de service, reflétant l'engagement de l'industrie à fournir des solutions de contrôle de flux polyvalentes et fiables.
Les points forts des clapets anti-retour à battant

Les clapets anti-retour à battant offrent une série d'avantages convaincants qui contribuent à leur adoption généralisée dans une multitude d'industries. Leur principale force réside dans leur faible perte de charge inhérente. Lorsque le disque articulé est complètement ouvert par l'écoulement vers l'avant, il présente généralement une ouverture presque complète, ce qui minimise l'obstruction du flux de fluide et réduit par conséquent les pertes d'énergie dans le système. Cette caractéristique les rend particulièrement bien adaptés aux applications impliquant le transport de grands volumes de fluide, où la minimisation des pertes de pression se traduit directement par des économies d'énergie significatives et une amélioration de l'efficacité du système. En outre, les clapets de retenue à battant font preuve d'une remarquable polyvalence dans la manipulation des fluides, puisqu'ils sont capables de gérer efficacement une large gamme de liquides et de gaz. Bien qu'ils soient généralement mieux adaptés aux fluides relativement propres, certains modèles robustes peuvent également traiter des boues et des fluides contenant des particules, en fonction de la consistance et de la nature abrasive des solides. Le fait qu'ils soient adaptés aux pipelines de grand diamètre constitue un autre avantage important. La conception simple mais robuste des clapets anti-retour à battant s'adapte bien aux grandes dimensions, ce qui en fait un choix courant et fiable pour les canalisations principales des réseaux de distribution d'eau, les lignes de transport de pétrole et de gaz, et les systèmes de gestion des eaux usées. La construction et la maintenance relativement simples des clapets anti-retour à battant séduisent également les utilisateurs finaux. Avec moins de pièces mobiles que les clapets plus complexes, ils sont généralement plus faciles à installer et à entretenir, et nécessitent souvent moins de connaissances et d'outils spécialisés pour l'entretien de routine. Enfin, pour une prévention de base des retours d'eau dans des applications moins exigeantes où une étanchéité rigoureuse n'est pas primordiale et où les coups de bélier sont moins préoccupants, les clapets anti-retour à battant peuvent souvent offrir une solution plus rentable que des types de clapets anti-retour plus sophistiqués et plus spécialisés.
Limites et problèmes potentiels des clapets anti-retour à battant

Malgré leurs nombreux avantages et leur utilité généralisée, les clapets anti-retour à battant ne sont pas sans limites et peuvent être sujets à certains problèmes de fonctionnement s'ils ne sont pas soigneusement sélectionnés, correctement installés et exploités dans les limites de leurs paramètres de conception. L'un des problèmes les plus importants associés aux clapets de retenue à battant est leur susceptibilité inhérente aux coups de bélier. Ce phénomène potentiellement dommageable se produit lorsque l'écoulement d'un fluide dans une canalisation s'arrête soudainement ou s'inverse brusquement. Le disque relativement lourd d'un clapet anti-retour à battant, avec son inertie inhérente et sa distance de déplacement souvent plus longue jusqu'au siège, continue à se déplacer sous l'effet de son propre élan, puis claque avec force contre le siège du clapet. Cette fermeture rapide et énergique génère une poussée de haute pression, souvent accompagnée d'un bruit et de vibrations importants et potentiellement dommageables, qui peuvent entraîner une défaillance prématurée du clapet lui-même, une rupture de la tuyauterie adjacente et endommager l'équipement raccordé. La probabilité et la gravité des coups de bélier sont influencées par une interaction complexe de facteurs, notamment la vitesse à laquelle le débit varie, la longueur totale de la canalisation, ainsi que la taille et le poids spécifiques du disque de la vanne.
Un autre problème opérationnel potentiel est le broutage du disque. Ce phénomène se produit lorsque l'écoulement du fluide dans la vanne est instable ou présente des caractéristiques pulsatoires, en particulier à faible vitesse d'écoulement ou lorsque la vanne est surdimensionnée par rapport à l'application spécifique. La pression fluctuante peut entraîner l'ouverture et la fermeture répétées et rapides du disque contre le siège de la soupape, ce qui génère un bruit indésirable et entraîne une usure accélérée des composants critiques tels que l'axe de charnière, le disque lui-même et les surfaces d'appui. Ce broutage peut compromettre l'efficacité de l'étanchéité de la vanne et réduire considérablement sa durée de vie. Les clapets anti-retour à battant standard, avec leur siège métal contre métal typique, peuvent également présenter des limitations d'étanchéité par rapport à d'autres conceptions de clapets anti-retour qui intègrent des matériaux de siège résilients. L'obtention d'une étanchéité à la bulle peut s'avérer difficile, en particulier à de faibles contre-pressions ou en présence de particules, même en faible quantité, qui peuvent être piégées sur les surfaces d'assise. En outre, les clapets de retenue à battant sont sensibles à l'orientation de l'installation. Pour des performances optimales et une fermeture fiable par gravité, ils sont généralement conçus pour être installés dans des canalisations horizontales, l'axe d'articulation étant orienté horizontalement et généralement au-dessus de l'axe central de la canalisation. L'installation verticale, en particulier en cas de débit descendant, peut empêcher la fermeture correcte et opportune du disque, ce qui risque de compromettre l'efficacité de la soupape en matière de prévention des retours d'eau. Enfin, le mouvement d'oscillation inhérent à leur fonctionnement peut, sur de longues périodes, entraîner l'usure des pièces mobiles, en particulier l'axe d'articulation et le point de pivotement du disque. Cette usure progressive peut finir par entraîner une augmentation des fuites, le collage du disque ou d'autres formes de dysfonctionnement mécanique.
Facteurs influençant la sélection des clapets anti-retour à battant

La sélection du clapet anti-retour à battant le plus approprié pour une application spécifique exige un examen méticuleux de plusieurs facteurs critiques. Le type de fluide manipulé et ses propriétés inhérentes, notamment sa viscosité, sa température de fonctionnement, sa compatibilité chimique avec les matériaux de construction du clapet et la présence de solides en suspension ou de particules abrasives, sont d'une importance capitale. La pression et la température de fonctionnement prévues pour le système doivent être bien en deçà des valeurs nominales de pression et de température spécifiées pour le robinet afin de garantir un fonctionnement sûr et fiable à long terme. Le débit et la vitesse prévus du fluide traversant la soupape sont essentiels pour un dimensionnement correct, garantissant que le disque s'ouvre complètement sans causer de perte de charge excessive et se ferme efficacement sans provoquer de claquement ou de broutage. La perte de charge acceptable au niveau de la vanne doit être soigneusement équilibrée par rapport à la nécessité première d'une prévention efficace des retours d'eau et à l'efficacité énergétique globale du système. Une évaluation approfondie du risque de coup de bélier dans le système est essentielle, en particulier dans les systèmes caractérisés par de longues canalisations ou par des changements de débit rapides. Les exigences spécifiques d'étanchéité de l'application détermineront si un clapet de non-retour à battant standard avec siège métal contre métal est suffisant ou si une conception d'étanchéité plus serrée, éventuellement avec un siège résilient, est nécessaire. L'orientation physique de la canalisation et les contraintes d'espace dans l'environnement d'installation peuvent également influencer l'adéquation d'un clapet anti-retour à battant. Enfin, les considérations de coût, l'équilibre entre le prix d'achat initial et les coûts d'exploitation et de maintenance prévus à long terme, ainsi que le respect strict des normes et spécifications industrielles pertinentes font également partie intégrante du processus de sélection des vannes.
Conclusion

En conclusion, les clapets anti-retour à battant, avec leur conception fondamentale mais efficace et leur simplicité inhérente, restent une pierre angulaire dans le vaste paysage des systèmes de traitement des fluides. Leur capacité à assurer une prévention fiable des retours d'eau avec une obstruction minimale du flux en fait un choix privilégié dans de nombreuses applications, en particulier celles impliquant des canalisations de grand diamètre et des fluides relativement propres. Cependant, leur susceptibilité inhérente aux coups de bélier et leurs limites potentielles dans l'obtention d'une étanchéité absolue à la bulle nécessitent une attention particulière lors des phases de sélection et de mise en œuvre. En respectant les meilleures pratiques d'installation et de maintenance, et en développant une compréhension approfondie des nuances opérationnelles et des pièges potentiels, les ingénieurs et les techniciens peuvent exploiter efficacement l'utilité durable des clapets anti-retour à battant pour garantir l'intégrité et l'efficacité à long terme de leurs systèmes de fluides critiques. Alors que d'autres modèles de clapets anti-retour offrent des avantages spécifiques adaptés aux exigences d'applications particulières, le clapet anti-retour à battant, lorsqu'il est judicieusement utilisé et méticuleusement entretenu, continue de jouer un rôle vital et indispensable en tant que gardien fondamental du contrôle des flux unidirectionnels dans un large éventail d'activités industrielles.
