Qu'est-ce qu'une vanne à aiguille ?
{{{sourceTextContent.subTitle}}}

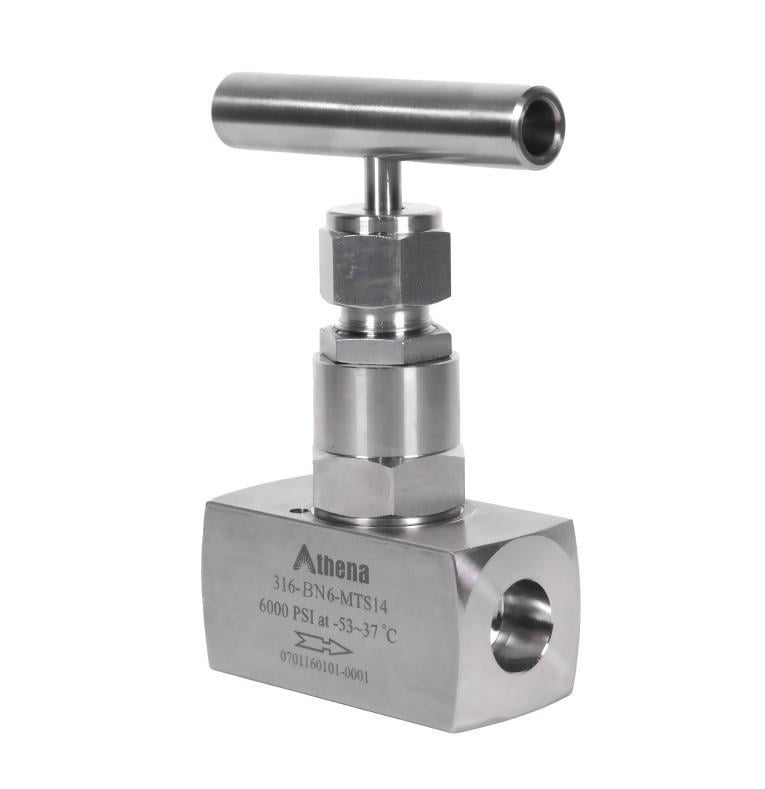

Soupape à pointeau
{{{sourceTextContent.description}}}
1. Qu'est-ce qu'une vanne à pointeau ?
Une vanne à pointeau est un type de vanne de régulation de débit qui tire son nom de la forme élancée, semblable à une aiguille, de son organe de fermeture, le disque. Cette conception unique permet des ajustements extrêmement fins du débit du fluide, ce qui en fait un choix privilégié dans les applications où la précision est essentielle.
La structure de base d'un robinet à pointeau se compose de plusieurs éléments clés. Le corps de la vanne sert de boîtier principal, généralement fabriqué à partir de matériaux tels que l'acier inoxydable, l'acier au carbone ou le laiton, en fonction des exigences de l'application. L'acier inoxydable est souvent privilégié pour son excellente résistance à la corrosion, ce qui le rend adapté à la manipulation de fluides corrosifs, tandis que l'acier au carbone offre une bonne résistance et une bonne durabilité pour un usage industriel général.
Le cœur de la vanne à pointeau est le disque, qui présente une pointe conique ou en forme d'aiguille. Cette pointe est conçue pour s'accoupler à un siège de soupape usiné avec précision. Lorsque la vanne est fermée, l'extrémité du disque se referme hermétiquement sur le siège, empêchant tout passage de fluide. La tige, reliée au disque, transfère le mouvement de l'actionneur (tel qu'un volant pour les opérations manuelles ou un moteur électrique pour les systèmes automatisés) au disque, permettant ainsi l'ouverture et la fermeture de la vanne.
Les éléments d'étanchéité sont également essentiels dans une vanne à pointeau. Des matériaux de garniture, généralement en PTFE (polytétrafluoroéthylène) ou en graphite, sont utilisés autour de la tige pour empêcher les fuites. Ces matériaux créent un joint étanche tout en permettant à la tige de se déplacer en douceur pendant le fonctionnement.
Les vannes à pointeau sont utilisées dans diverses industries, depuis les laboratoires où un dosage précis des produits chimiques est nécessaire, jusqu'aux processus industriels à grande échelle dans les secteurs du pétrole et du gaz, de la chimie et de la pharmacie. Leur polyvalence et leur précision les rendent indispensables dans de nombreux systèmes de traitement des fluides.
2. Comment fonctionne une vanne à pointeau ?
Le fonctionnement d'une vanne à pointeau repose sur le principe du contrôle du débit d'un fluide en ajustant la taille de l'orifice par lequel le fluide passe. Lorsque la vanne est en position complètement fermée, l'extrémité conique du disque est fermement appuyée contre le siège de la vanne, ce qui crée un joint étanche et bloque complètement l'écoulement du fluide.
Lorsque la vanne est ouverte, l'opérateur tourne le volant (dans le cas d'un fonctionnement manuel) ou active l'actionneur (pour les vannes automatisées), qui à son tour fait tourner ou soulève la tige. Ce mouvement éloigne le disque du siège, augmentant progressivement la taille de l'orifice entre le disque et le siège. Le fluide commence alors à s'écouler par cet orifice.
La clé de la précision de la vanne à pointeau réside dans la forme conique du disque. Une petite rotation ou un petit mouvement du disque peut entraîner une modification significative de la taille de l'orifice, en particulier pour les faibles débits. Cela permet aux opérateurs d'effectuer des ajustements très fins du débit, permettant un contrôle précis de la quantité de fluide passant à travers la vanne.
Par exemple, dans un processus chimique où une concentration spécifique d'un réactif doit être ajoutée à un mélange, une vanne à pointeau peut être utilisée pour mesurer avec précision le débit du réactif. En ajustant soigneusement la position du disque, les opérateurs peuvent s'assurer que la quantité exacte du réactif est introduite dans le flux du processus, ce qui permet de maintenir l'intégrité et la qualité du produit final.
La chute de pression dans la vanne à pointeau affecte également son fonctionnement. Lorsque le fluide s'écoule à travers l'orifice rétréci, il y a une réduction de la pression. Cette chute de pression est un facteur important à prendre en compte dans la conception du système, car elle peut avoir un impact sur les performances globales du système de traitement des fluides. Les ingénieurs doivent tenir compte de cette perte de charge lors du dimensionnement et de la sélection des vannes à pointeau pour des applications spécifiques afin de garantir un fonctionnement efficace du système.
3. Avantages et inconvénients des vannes à pointeau
Avantages et inconvénients des vannes à pointeau
Contrôle précis du débit
L'avantage le plus important des robinets à pointeau est leur capacité à réguler le débit avec une grande précision. Le disque de forme conique permet d'effectuer des réglages minutieux du débit, ce qui les rend idéales pour les applications où la précision est essentielle. Que ce soit dans un laboratoire pour des expériences scientifiques ou dans un processus de fabrication pour le contrôle de la qualité, les vannes à pointeau peuvent fournir le débit exact requis.
Excellentes performances d'étanchéité
Les vannes à pointeau offrent d'excellentes capacités d'étanchéité. Lorsque le disque est placé contre le siège de la vanne, il crée un joint étanche, empêchant toute fuite du fluide contrôlé. Cette caractéristique est particulièrement importante lors de la manipulation de substances dangereuses, coûteuses ou réactives, car elle garantit la sécurité et réduit le risque de contamination ou de perte de produit.
Résistance aux hautes pressions
Ces vannes sont conçues pour résister aux conditions de haute pression. La construction robuste du corps de la vanne et le mécanisme d'étanchéité fiable permettent aux vannes à pointeau de fonctionner efficacement dans les canalisations et les systèmes où les pressions peuvent être extrêmement élevées, comme dans l'industrie du pétrole et du gaz ou dans les systèmes hydrauliques.
Polyvalence
Les vannes à pointeau peuvent être utilisées avec une grande variété de fluides, y compris les gaz, les liquides et certaines boues. Elles sont également disponibles avec différents types de raccords, tels que filetés, à brides et soudés, ce qui permet de les intégrer facilement dans divers systèmes de tuyauterie dans différentes industries.
Inconvénients
Capacité de débit limitée
De par leur conception, les vannes à pointeau ont un orifice relativement petit, ce qui limite leur capacité de débit maximale. Elles ne conviennent donc pas aux applications qui nécessitent un débit de fluide élevé. Dans ce cas, des vannes de plus grande taille ou plusieurs vannes à pointeau en parallèle peuvent être nécessaires, ce qui augmente la complexité et le coût du système.
Fonctionnement lent
Le processus d'ouverture et de fermeture d'une vanne à pointeau, en particulier lorsque des réglages précis sont nécessaires, peut prendre beaucoup de temps. La nécessité d'effectuer de petits mouvements incrémentiels du disque pour obtenir le débit souhaité signifie que ces vannes ne sont pas le meilleur choix pour les applications où des changements rapides de débit sont nécessaires.
Sensibilité à la contamination
La conception à tolérance fine des vannes à pointeau les rend sensibles aux contaminants présents dans le fluide. Même de petites particules peuvent rester coincées entre le disque et le siège, provoquant des fuites ou des dommages à la vanne. Pour atténuer ce phénomène, une filtration et une maintenance appropriées du système de fluide sont essentielles, ce qui augmente le coût opérationnel global et la complexité.
Athena Engineering S.R.L : le savoir-faire italien dans la fabrication de vannes
Athena Engineering S.R.L, fabricant italien de vannes au riche patrimoine, s'engage à fournir des vannes à pointeau de qualité supérieure.
Nous proposons une gamme variée de vannes à pointeau, conçues pour répondre aux exigences spécifiques des différentes industries. Qu'il s'agisse d'une application de laboratoire de haute précision ou d'un environnement industriel difficile, nos produits sont conçus pour fonctionner de manière fiable. En mettant l'accent sur la qualité, la durabilité et l'innovation, Athena Engineering S.R.L est votre partenaire de confiance pour tous vos besoins en matière de vannes à pointeau.
