Aperçu complet des essais de course partielle (PST) pour les robinets à tournant sphérique pneumatiques ESD

{{{sourceTextContent.subTitle}}}

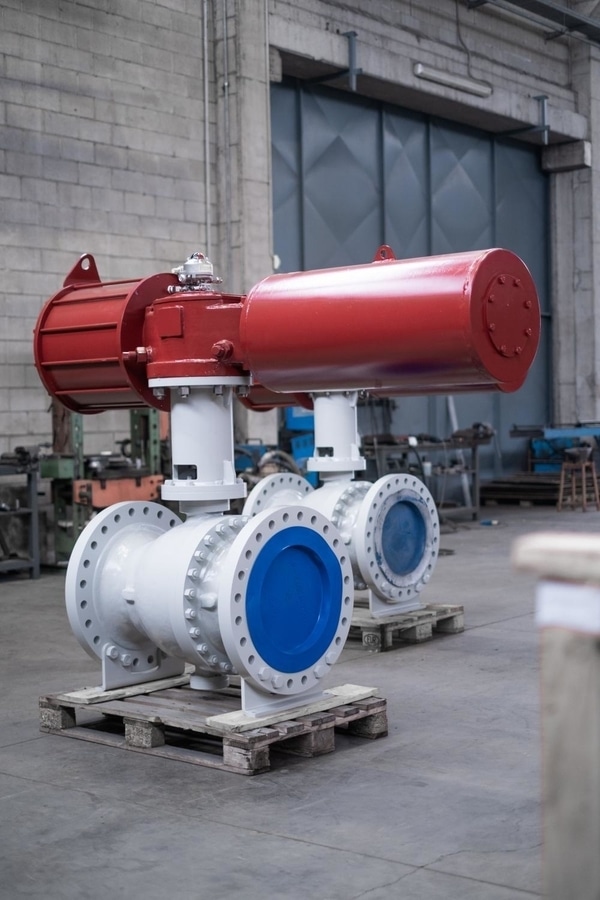

Vannes à boisseau sphérique pneumatiques ESD

{{{sourceTextContent.description}}}

Dans les industries où les défaillances des systèmes peuvent avoir des conséquences catastrophiques, telles que les raffineries de pétrole, les usines chimiques et les centrales nucléaires, les vannes d'arrêt d'urgence (ESD) sont des protections indispensables. Ces vannes doivent fonctionner sans faille en cas d'urgence, mais leur fiabilité est souvent compromise par des tests peu fréquents ou par l'usure de l'environnement. Le test de course partielle (PST), une méthode de diagnostic proactive, relève ce défi en permettant une validation de routine de la fonctionnalité des vannes ESD sans interrompre les opérations.

Qu'est-ce que le test de course partielle (TCP) ?

Définition du PST pour les vannes ESD
Le test de course partielle (TCP) est une procédure de sécurité conçue pour vérifier l'état de fonctionnement des vannes d'arrêt d'urgence (ESD). Contrairement au test traditionnel de course complète, qui nécessite la fermeture complète de la vanne et l'interruption du processus, le test de course partielle implique un déplacement partiel de la vanne (généralement de 10 à 30 % de sa course complète) pendant les opérations normales. Par exemple, une vanne à bille ESD pneumatique peut se fermer de 100 % à 85 % d'ouverture à intervalles réguliers. Ce mouvement limité permet aux ingénieurs de :



Évaluer l'intégrité mécanique : Détecter des problèmes tels que le frottement de la vanne, le décalage de l'actionneur ou la dégradation des joints.
Valider le temps de réponse : s'assurer que la vanne peut passer d'une fermeture partielle à une fermeture totale dans des délais critiques.
Maintenir la continuité du processus : Évitez les arrêts coûteux tout en répondant aux exigences des tests de sécurité.

L'évolution du PST

L'ère pré-PST : Dépendance à l'égard des inspections manuelles et des essais à pleine course peu fréquents, entraînant des défaillances non détectées.
Premiers systèmes PST : Tests automatisés de base avec une collecte de données limitée (années 1990-2000).
PST moderne : intégration avec l'IoT industriel (IIoT), l'analyse prédictive et les systèmes de sécurité certifiés SIL-3.

Comment fonctionne le PST

1.Actionnement automatisé :
Un système de contrôle déclenche l'actionneur pneumatique pour fermer partiellement le robinet à boisseau sphérique. Le mouvement est soigneusement calibré pour éviter de perturber le processus d'écoulement.
2.Collecte de données :
Des capteurs intégrés à la vanne ou à l'actionneur (par exemple, des capteurs de position, des capteurs de couple) enregistrent des paramètres critiques tels que le temps de réponse, la sortie de couple et la déviation de la course.
3.Analyse diagnostique :
Les données sont analysées pour identifier les premiers signes d'usure, de désalignement ou d'autres défaillances. Des alertes sont générées si les performances sortent des seuils prédéfinis.


Applications de la TVP dans les industries critiques

1. Pétrole et gaz
Plates-formes offshore :
La technologie PST permet aux vannes ESD sous-marines d'isoler les fuites d'hydrocarbures, même dans des environnements corrosifs d'eau de mer.
Réseaux de pipelines :
Des contrôles réguliers de la sécurité des produits empêchent le grippage des vannes dans les sections éloignées et non surveillées des pipelines.
2. Usines chimiques
Manipulation de matières dangereuses :
La TSP vérifie que les vannes contrôlant les fluides toxiques ou inflammables restent fonctionnelles.
3. Production d'énergie
Installations nucléaires :
Le PST est essentiel pour les vannes gérant les systèmes de refroidissement, dont la défaillance peut entraîner une fusion.
4. Terminaux GNL
Vannes cryogéniques :
Les vannes PST d'Athena résistent à des températures extrêmes (-196°C) tout en maintenant la précision du diagnostic.

Pourquoi le PST est essentiel pour les vannes d'arrêt d'urgence
Les limites des tests traditionnels

1.Risques liés aux tests complets :
Nécessite des arrêts de processus, entraînant des pertes de production.
Les fermetures complètes fréquentes accélèrent l'usure des composants de la vanne.
2.Inspections manuelles :
Prennent du temps, sont subjectives et souvent inadéquates pour détecter des problèmes subtils.

Principaux avantages de la technologie PST

1.Aucune perturbation du processus :
La TSP a lieu pendant les opérations normales, ce qui élimine les temps d'arrêt et maintient la productivité.
2.Détection précoce des défaillances :
Identifie les problèmes tels que la réponse lente de l'actionneur ou la corrosion de la tige de la vanne avant qu'ils ne compromettent la sécurité.
3.Conformité réglementaire :
Conforme aux normes de sécurité internationales (par exemple, IEC 61508, SIL-2/3) qui imposent des tests réguliers des vannes d'arrêt d'urgence.
4.Durée de vie prolongée de la vanne :
Réduit les contraintes mécaniques par rapport aux essais à course complète, préservant ainsi l'intégrité de la vanne.


Exigences de conception pour les robinets pneumatiques à tournant sphérique avec PST

1.Actionnement robuste :
Les actionneurs pneumatiques doivent fournir un mouvement précis et répétable pour les courses partielles. Les vannes ESD d'Athena utilisent des actionneurs à double effet avec des ressorts à sécurité intégrée pour garantir des performances constantes.
2.Capteurs avancés :
Capteurs de position : Suivez le mouvement du disque ou de la sphère de la vanne en temps réel.
Capteurs de couple : Surveillent la force de l'actionneur pour détecter la résistance des débris ou de la corrosion.
3.Intégration du système de contrôle :
Les séquences PST sont gérées par des automates programmables (PLC) ou des systèmes instrumentés de sécurité (SIS), les données étant enregistrées pour les pistes d'audit.


Exemple de flux de travail PST

1.Initiation :
Le SIS déclenche un cycle de TSP (par exemple, hebdomadaire ou mensuel) sur la base de calendriers prédéfinis.
2.Fermeture partielle :
L'actionneur pneumatique déplace la vanne en position ouverte à 90 %.
3.Validation des performances :
Le temps de réponse est comparé aux valeurs de référence.

Les écarts >5% déclenchent des alertes de maintenance.

4.Réinitialisation :
La vanne revient à sa position d'ouverture totale, reprenant ainsi son fonctionnement normal.

Limitations et atténuations

Dérive d'étalonnage du capteur :
Un réétalonnage régulier (tous les 6 à 12 mois) garantit la précision des données.
Risques liés à la cybersécurité :
La transmission cryptée des données et la segmentation du réseau protègent les systèmes PST contre les violations.

Athena Engineering S.R.L. - Fabricant de vannes à bille pneumatiques avec PST

Bien que la technologie PST soit au cœur de ce document, il est important de souligner comment Athena Engineering S.R.L. met en œuvre cette innovation dans ses vannes à bille pneumatiques :

Conception à sécurité intégrée :
Les vannes se mettent par défaut en position de sécurité (ouverte/fermée) en cas de perte d'alimentation électrique ou pneumatique.
Protocoles PST personnalisables :
Ajustez les intervalles de test, les pourcentages de course et les formats de rapport en fonction des besoins du client.
Certifications :
Conforme aux normes SIL-3, ATEX et API 6D pour les environnements dangereux.
Support mondial :
Athena fournit des services de surveillance à distance 24/7 pour analyser les données PST et recommander une maintenance proactive.


Le test de course partielle représente un changement de paradigme dans la façon dont les industries abordent la fiabilité des vannes. En fusionnant les diagnostics proactifs avec la continuité opérationnelle, le PST permet non seulement d'éviter les catastrophes, mais aussi d'améliorer l'efficacité et la conformité. À mesure que les technologies telles que l'IA et l'IoT évoluent, le PST fera encore plus partie intégrante des écosystèmes industriels intelligents et durables.

Athena Engineering S.R.L. reste à l'avant-garde de cette révolution, en fournissant des vannes à bille pneumatiques compatibles PST qui combinent une durabilité robuste avec une intelligence de pointe. Faites équipe avec nous pour assurer l'avenir de vos systèmes de sécurité et atteindre l'excellence opérationnelle.



A propos d'Athena Engineering S.R.L.

Athena Engineering S.R.L., dont le siège social se trouve à Milan, en Italie, est un leader mondialement reconnu dans la fabrication de vannes industrielles. Avec plus de 10 ans d'innovation, nous sommes spécialisés dans les solutions de sécurité critiques pour les industries du pétrole et du gaz, de la chimie, de l'énergie et de la pharmacie. Nos vannes à bille pneumatiques avec PST sont utilisées par des entreprises du Fortune 500 pour protéger les vies, les biens et l'environnement.

Si vous êtes intéressé par les vannes à bille pneumatiques avec PST ou si vous avez des besoins spécifiques, n'hésitez pas à nous contacter. Notre équipe est là pour vous aider avec des conseils professionnels et des solutions pour soutenir vos projets.
