Comment choisir une passoire à panier ?

{{{sourceTextContent.subTitle}}}

Crépine à panier

{{{sourceTextContent.description}}}

Pourquoi le choix d'une passoire à panier est-elle importante ?

Les filtres à panier sont des composants essentiels des systèmes de filtration dans diverses industries. Ces dispositifs permettent de filtrer les débris des liquides et des gaz circulant dans les pipelines, empêchant ainsi les contaminants d'endommager les pompes, les vannes et d'autres équipements essentiels. Le choix du bon filtre à panier est crucial non seulement pour maintenir l'efficacité de vos systèmes, mais aussi pour assurer la sécurité opérationnelle à long terme et la réduction des coûts.

Qu'est-ce qu'un filtre à panier ?

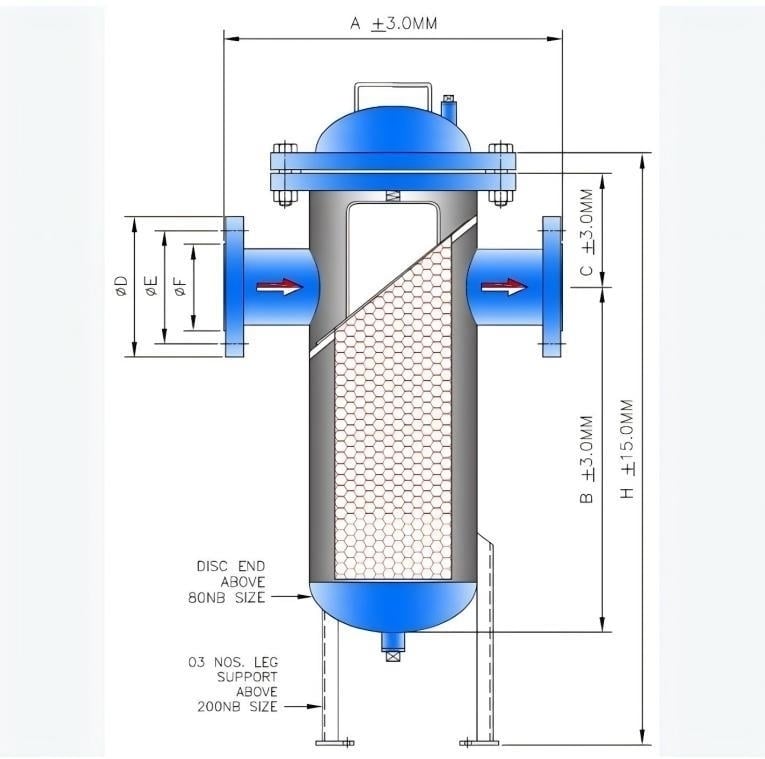

Un filtre à panier est un dispositif de filtration qui élimine les particules solides des liquides ou des gaz circulant dans des conduites horizontales. Il se compose généralement d'un corps cylindrique qui abrite un panier à mailles, où les débris sont recueillis au cours du processus de filtration. La fonction première du filtre est d'empêcher les particules de pénétrer dans les équipements en aval, tels que les pompes, les vannes et autres composants sensibles.

Les principaux composants d'un filtre à panier sont les suivants :

Le corps : Le corps principal qui contient le panier à mailles.
Panier à mailles : L'élément de filtration où les particules sont piégées.
Entrée/sortie : Points de connexion pour le fluide entrant et sortant de la crépine.
Orifice de vidange : Pour le nettoyage ou l'élimination des débris accumulés.
Un filtre à panier est comparable à un filtre de cuisine, mais il est conçu pour un usage industriel afin de traiter des volumes beaucoup plus importants et des débris plus volumineux.

En quoi les filtres à panier diffèrent-ils des autres filtres ?

Bien qu'il existe plusieurs types de filtres, tels que les filtres en Y et les filtres en T, les filtres à panier offrent des avantages uniques :

Capacité de filtration plus élevée : Les crépines à panier ont généralement une plus grande surface de filtration et peuvent contenir plus de débris avant d'avoir besoin d'être nettoyées.
Installation horizontale : Contrairement aux filtres en Y, qui peuvent être installés aussi bien horizontalement que verticalement, les filtres à panier sont généralement conçus pour une installation horizontale. Cela les rend idéaux pour certaines configurations de système où les contraintes d'espace pourraient limiter les autres types de crépines.
Facilité d'entretien : Les filtres à panier sont généralement plus faciles à nettoyer et à entretenir en raison de leur conception, en particulier par rapport aux filtres en Y et en T plus complexes.

Facteurs clés à prendre en compte lors du choix d'un filtre à panier

Application et type de fluide

Le premier élément à prendre en compte lors du choix d'un filtre à panier est le type de fluide à filtrer. Par exemple :

L'eau : Les filtres à panier utilisés dans les usines de traitement de l'eau filtrent souvent les gros débris.
Pétrole : Les oléoducs et les gazoducs nécessitent des crépines fabriquées dans des matériaux résistants à la corrosion, comme l'acier inoxydable, pour résister aux conditions difficiles.
Produits chimiques : Pour les traitements chimiques, le matériau de la crépine doit être compatible avec les produits chimiques spécifiques manipulés.
Aliments et boissons : Dans l'industrie alimentaire, les filtres doivent être conçus de manière sanitaire, avec des surfaces lisses et des matériaux conformes à la FDA, afin d'éviter toute contamination.

Exigences en matière de débit et de pression

Les crépines à panier existent en différentes tailles pour s'adapter à différents débits. Le débit, généralement mesuré en gallons par minute (GPM), affecte la taille et la conception de la crépine. Si le débit est trop élevé pour un modèle spécifique, cela peut entraîner des inefficacités ou une défaillance du système.
La pression est un autre facteur. Les systèmes à haute pression nécessitent des matériaux robustes et éventuellement des conceptions duplex pour supporter les contraintes accrues.

Taille des particules et besoins de filtration

La taille des mailles d'un filtre à panier détermine la taille des particules qu'il peut filtrer. Pour une filtration fine, vous aurez besoin d'une crépine avec des ouvertures de maille plus petites (par exemple, 10-100 mesh). Pour une filtration plus grossière, une passoire avec des ouvertures plus grandes peut être plus appropriée. Cependant, il faut garder à l'esprit qu'une filtration plus fine peut augmenter la perte de charge, ce qui rend le système plus difficile à entretenir.

Choix des matériaux

Le matériau du filtre à panier est crucial pour la durabilité et la résistance à la corrosion. Les matériaux les plus courants sont les suivants :

Acier inoxydable (304/316) : Meilleur pour les environnements difficiles ou corrosifs (par exemple, l'industrie alimentaire, les produits pharmaceutiques).
Acier au carbone : Une option rentable pour un usage général.
Fonte : utilisée pour les applications lourdes.
Plastique (par exemple, PVDF) : Idéal pour les environnements très corrosifs ou les fluides non métalliques.
Bronze : un choix populaire pour les applications en eau de mer.

Espace d'installation et orientation

Les filtres à panier sont généralement installés horizontalement. Cependant, certains systèmes peuvent nécessiter une conception simplex (simple) ou duplex (double) en fonction de l'espace disponible et des exigences opérationnelles. Les systèmes duplex permettent un fonctionnement continu pendant qu'un panier est nettoyé, mais ils nécessitent plus d'espace et un investissement initial plus élevé.

Types de filtres à panier

Crépines à panier simplex

Les filtres à panier simplex sont idéaux pour les systèmes où le temps d'arrêt pour le nettoyage n'est pas une préoccupation essentielle. Ils sont compacts et rentables, mais nécessitent un nettoyage et une maintenance manuels.

Avantages :
Conception simple
Coût initial moins élevé
Idéal pour les procédés discontinus

Inconvénients :
Nécessite des temps d'arrêt pour la maintenance
Capacité limitée en débris

Crépines à panier duplex

Les filtres à panier duplex sont conçus pour les systèmes qui ne peuvent pas se permettre de temps d'arrêt. Ces filtres sont équipés de deux paniers, ce qui permet d'en nettoyer un pendant que l'autre continue à fonctionner, assurant ainsi un débit ininterrompu.

Avantages :
Fonctionnement continu (pas de temps d'arrêt)
Conception à double panier

Inconvénients :
Coût plus élevé
Encombrement plus important

Crépines autonettoyantes (à contre-courant)

Les filtres autonettoyants ou à contre-courant sont des systèmes automatisés qui utilisent des moteurs et des racleurs pour nettoyer les mailles, ce qui les rend idéaux pour les applications à forte teneur en débris.

Avantages :
Maintenance manuelle minimale
Processus de nettoyage automatisé

Inconvénients :
Plus cher
Nécessite une installation plus complexe

Considérations spécifiques à l'industrie des filtres à panier

Crépines à panier pour le traitement de l'eau

Dans le traitement de l'eau, les filtres à panier sont essentiels pour éliminer les gros débris de l'eau. Des caractéristiques telles qu'un ratio élevé de surface ouverte (OAR) et des conceptions à vidange facile garantissent que l'eau s'écoule efficacement sans se colmater.

Crépines à panier pour le pétrole et le gaz

Dans l'industrie du pétrole et du gaz, les filtres à panier doivent résister à des pressions et des températures élevées. Des matériaux tels que l'acier inoxydable et des revêtements spéciaux offrent une résistance à la corrosion et à d'autres conditions difficiles.

Crépines à panier dans l'industrie alimentaire et des boissons

Les industries de l'alimentation et des boissons ont besoin de filtres fabriqués à partir de matériaux sanitaires comme l'acier inoxydable, qui sont conformes aux réglementations de la FDA. Ces filtres permettent de garantir la pureté des produits, en particulier dans la production de jus ou la brasserie.

Guide étape par étape pour choisir votre filtre à panier

Étape 1 : Évaluer les besoins de votre système

La première étape consiste à évaluer les besoins de votre système : Quel type de fluide filtrez-vous ? Quelle est la quantité de débris ? Le système peut-il supporter des temps d'arrêt pour la maintenance ?

Étape 2 : Calculer le débit et la pression

Travaillez avec votre fournisseur ou consultez les tableaux du fabricant pour déterminer la bonne taille de filtre en fonction des spécifications de débit et de pression de votre système.

Étape 3 : Choisir le bon matériau et la bonne maille

Choisissez un matériau compatible avec le fluide à filtrer et sélectionnez la taille des mailles en fonction de la taille des particules à filtrer.

Étape 4 : Choisir entre simplex, duplex ou autonettoyant

Choisissez un filtre simplex, duplex ou autonettoyant en fonction des besoins opérationnels de votre système et de votre budget de maintenance.

Étape 5 : Vérifier la compatibilité de l'installation

Assurez-vous que la taille, le type de bride et l'orientation du filtre sont compatibles avec l'espace d'installation de votre système.

Erreurs courantes à éviter

Surdimensionnement ou sous-dimensionnement du filtre à tamis

Le choix d'une taille inappropriée peut entraîner un manque d'efficacité et une mauvaise filtration. Veillez à ce que la crépine ne soit ni trop grande (gaspillage d'énergie) ni trop petite (colmatage rapide).

Ignorer les besoins d'entretien

Un nettoyage régulier est nécessaire pour maintenir des performances optimales. Ignorer les calendriers d'entretien peut entraîner le colmatage et l'arrêt du système.

Ne pas calculer les pertes de charge

Le fait de ne pas calculer la perte de charge causée par la crépine peut entraîner une sollicitation excessive des pompes et une baisse de l'efficacité du système.

Conseils d'experts pour une performance maximale

Ajouter des manomètres

Installez des manomètres différentiels pour surveiller la chute de pression dans la crépine et savoir quand la nettoyer.

Optez pour des couvercles à accès rapide

Les couvercles à accès rapide réduisent le temps de maintenance, en particulier sur les modèles simplex, où les nettoyages sont plus fréquents.

Envisager une fabrication sur mesure

Pour les systèmes uniques ou complexes, il convient d'envisager la fabrication de filtres sur mesure qui sont plus efficaces et plus durables que les solutions disponibles sur le marché.

Où acheter un filtre à panier

Le choix du bon filtre à panier est essentiel pour assurer le bon fonctionnement et l'efficacité de votre système. En tenant compte du type de fluide, du débit, des exigences de pression et des besoins de maintenance, vous pouvez prendre une décision éclairée. Athena Engineering propose une gamme de filtres à panier de haute qualité adaptés à vos besoins spécifiques. Commencez par évaluer votre système aujourd'hui, et vous serez sur la bonne voie pour protéger votre équipement et assurer une performance à long terme.
