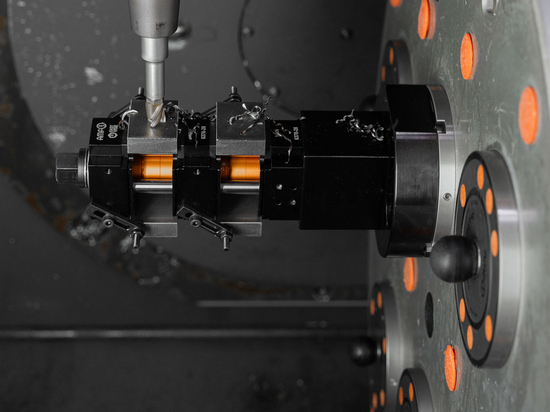

Serrage de composants complexes de forme libre avec flexibilité et sécurité de processus

Enfin, libre de forme et de fonction Serrage modulaire et sûr de composants de forme libre.

Avec un ensemble intelligemment configuré de plus de 100 éléments de système, nous, les experts en serrage d'AMF, réagissons aux besoins de nombreuses entreprises de fabrication.

Vous connaissez tous cette situation : vous avez une petite ou moyenne série de pièces intelligemment conçues, imprimées en 3D ou moulées, de forme libre, sans surfaces droites, et souhaitez les usiner dans un centre d'usinage. Peut-être que des trous ou des filetages doivent encore être faits. Peut-être que le contour final ou les surfaces fonctionnelles doivent être créés, ou que la surface a juste besoin de briller davantage. Mais comment serrer les pièces ?

Comment serrer des pièces de forme libre sans surfaces de serrage ?

Les ingénieurs et les concepteurs ne sont normalement pas satisfaits lorsqu'on leur demande des points, des surfaces ou des supports pour le serrage. Outre les exigences matérielles supplémentaires, ils ont parfois l'impression que leurs compétences en matière de conception et de construction sont remises en question. Bien sûr, pour les grandes séries, nous fabriquons nous-mêmes les dispositifs de serrage. Mais avec une variété de produits et de variantes en constante évolution et croissance, cela ne peut plus être fait - en raison de considérations de coût. Si le problème est déjà suffisamment compliqué pour les pièces moulées, il le devient encore plus avec les pièces fabriquées de manière additive. Car lorsque le sujet est "conçu pour l'additif", nous voulons exploiter la nouvelle liberté de conception disponible - et ne pas nous concentrer sur des contraintes fonctionnelles ennuyeuses, telles que le serrage. Et précisément pour de telles situations, nous avons développé notre système de serrage modulaire de forme libre pour le serrage de géométries complexes. Avec ce système, la situation de serrage est adaptée à la pièce et non l'inverse.

Avec un ensemble intelligemment configuré de plus de 100 éléments de système, nous, les experts en serrage d'AMF, réagissons aux besoins de nombreuses entreprises de fabrication qui nous en ont parlé. Sur la base de plaques de base spéciales à rainures en T de trois tailles différentes et avec des axes verticaux et transversaux, des éléments de support et de serrage, les utilisateurs élaborent des solutions pour chaque situation de serrage imaginable et pour chaque pièce individuelle de forme libre. Les éléments de base avec des écrous en T hexagonaux spécialement conçus garantissent une capacité de charge plus élevée.

Avec à la fois flexibilité et précision de répétition

Les plaques de base dans les dimensions 400 x 280, 475 x 350 ou 550 x 380 mm peuvent également être serrées sur la table de la machine avec des modules de serrage point zéro AMF de taille 20. Les axes verticaux maintiennent le composant à chaque hauteur entre 60 et 220 mm. De cette manière, les finisseurs obtiennent la hauteur et l'accessibilité nécessaires pour un usinage sur cinq côtés sans interférence des contours sur les machines 5 axes correspondantes. Avec des axes transversaux et des éléments de support et de butée, nous nous rapprochons de la pièce et la sécurisons contre les vibrations sans la serrer. Ensuite, le composant est fixé à travers des éléments de serrage compacts pour le traitement. Ces éléments de serrage ont une force de serrage jusqu'à 2,5 kN et une course de serrage de 3 mm. Et tout cela avec une fiabilité de processus et une précision de répétition.

Une grande variété de pièces de support et de compression sont insérées dans les éléments de serrage pour un contact idéal avec le composant. Le kit de construction en contient plus de 30. Il peut s'agir de supports carrés, de points de serrage, de supports en V ou d'éléments de serrage. De cette façon, les opérateurs atteignent un maximum de degrés de liberté à tous les niveaux et toujours avec des positions définies avec précision. Les forces de maintien peuvent être appliquées non seulement horizontalement, mais aussi verticalement.

Avec un plan d'installation et des données CAO, serrage de pièces de forme libre dans un temps d'installation optimisé, une répétition précise et un processus fiable

Le système permet un serrage dans différentes directions axiales. Pour ce faire, les utilisateurs disposent de curseurs de pression et de curseurs croisés comme éléments de serrage. Ceux-ci peuvent être combinés de manière optimale avec toutes les pièces de support et de compression. Tous les éléments sont en acier à outils nitruré et sont livrés avec une finition oxyde noir. Le kit d'équipement de serrage révolutionnaire et unique au monde de plus de 100 pièces est fourni - sans les plaques de base - dans une mallette pratique qui peut être idéalement intégrée dans les postes de travail de production.

Outre l'installation manuelle gratuite, les dispositifs de serrage peuvent également être conçus à l'avance avec un plan d'installation et le système CAO correspondant. Tous les composants individuels sont disponibles sous forme de données CAO pour la préparation numérique du travail via la programmation CAO/FAO. L'AMF fournit les données correspondantes pour les composants individuels sur Internet pour le téléchargement et la saisie dans le système.

Bon pour les pièces moulées, indispensable pour les pièces additives, utilisable aussi pour les pièces en plastique

Le système de kit de construction fait une très bonne impression pratique dans l'utilisation quotidienne. Les éléments individuels du système peuvent être très bien manipulés et s'emboîtent parfaitement. Avec leurs possibilités de combinaison incroyablement nombreuses, il n'y a pratiquement aucune situation qui ne puisse être résolue et aucune pièce, quelle que soit sa forme libre, qui ne puisse être serrée. Pour les petites et moyennes séries, le système permet d'énormes économies de temps de réglage. La force de serrage, la précision de répétition et la sécurité du processus sont ici d'autres grands avantages.

Alors que le système de kit de construction est absolument justifié avec les pièces moulées, il est presque essentiel pour les pièces fabriquées de manière additive si les nouvelles libertés de conception de l'impression 3D doivent être pleinement utilisées. De plus, grâce à des forces de serrage réglables, même les pièces en plastique peuvent être serrées librement et en toute sécurité avec ce nouveau système de kit de construction.

Conclusion : De nombreux machinistes ont toujours voulu un tel système

Le nouveau kit de construction d'équipement de serrage modulaire pour le serrage de forme libre d'AMF convainc dans tous les domaines liés au serrage de petites et moyennes séries de pièces de forme libre. Il ne joue aucun rôle, qu'il soit utilisé pour les pièces moulées, les pièces fabriquées de manière additive ou les pièces en plastique. Grâce aux possibilités de combinaison infinies, toutes les formes imaginables peuvent être serrées pour un traitement ultérieur ou une finition sur un centre d'usinage à 5 axes. Grâce à la préfixation automatique dans chaque position, la manipulation est simple et pratique. La création de plans d'installation grâce à l'inclusion des données CAO disponibles permet de gagner beaucoup de temps supplémentaire. La livraison dans un étui a du sens. Les utilisateurs se souviendront des kits de construction qu'ils appréciaient dans leur enfance.
