Comment fonctionne une pompe à engrenage magnétique ?

{{{sourceTextContent.subTitle}}}

Comprendre le mécanisme d'entraînement magnétique sans joint des pompes à engrenages

{{{sourceTextContent.description}}}

Une pompe à engrenages à entraînement magnétique est un type de pompe à engrenages qui utilise un couplage magnétique pour transférer l'énergie de rotation du moteur aux engrenages internes de la pompe, éliminant ainsi le besoin de garnitures mécaniques. Cette configuration offre un certain nombre d'avantages, notamment un fonctionnement sans fuite et une fiabilité accrue. Voici un aperçu de son fonctionnement :

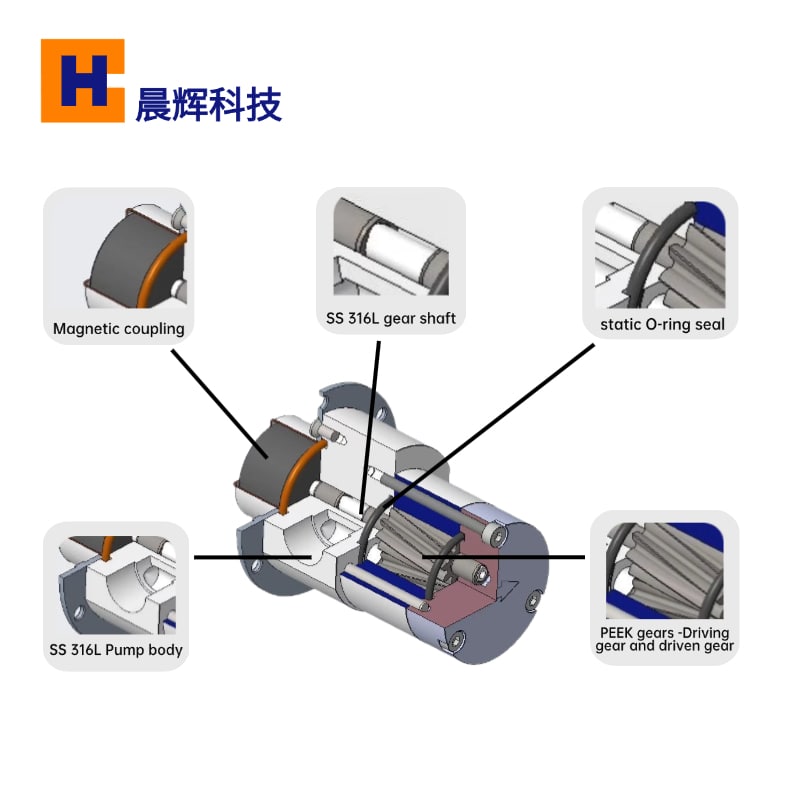

Principaux composants :

Entraînement magnétique (couplage magnétique) : Il s'agit de deux ensembles d'aimants qui transfèrent l'énergie sans aucune connexion physique.
Aimant externe : Le premier ensemble d'aimants est fixé à l'arbre du moteur et est placé à l'extérieur du corps de la pompe.
Aimant interne : Le second jeu d'aimants est monté sur l'arbre de la pompe à l'intérieur du corps.
Engrenages : Matériau PEEK résistant à l'usure et à la corrosion
Corps de pompe : acier inoxydable 316L de qualité alimentaire et PPS
Arbre d'engrenage : acier inoxydable et céramique
Mécanisme d'engrenage : Il comprend généralement deux engrenages imbriqués (habituellement un engrenage externe et un engrenage interne) qui déplacent le fluide.

Comment fonctionne une pompe à engrenage magnétique ?

Rotation du moteur : Le moteur génère une puissance de rotation qui entraîne le rotor à aimant externe fixé à l'arbre du moteur. Ce rotor est généralement placé à l'extérieur du corps de pompe.
Accouplement magnétique : Le rotor à aimant externe génère un champ magnétique qui induit la rotation du rotor à aimant interne situé dans le corps de pompe. Ce couplage magnétique transfère la puissance au rotor interne sans aucun contact physique entre le moteur et la pompe. L'intensité du champ magnétique est suffisante pour transmettre la force de rotation, de sorte qu'aucune connexion mécanique directe n'est nécessaire.

Rotation de l'arbre de la pompe : Le rotor à aimant interne est fixé à l'arbre de la pompe et, en tournant, il entraîne les engrenages à l'intérieur de la pompe. Ces engrenages sont responsables du mouvement du fluide.

Mécanisme d'engrenage : Les engrenages rotatifs (généralement des engrenages internes et externes) retiennent et transportent le fluide de l'entrée à la sortie de la pompe. En s'engrenant, les engrenages créent des poches de liquide et les déplacent dans la pompe tout en maintenant une pression constante.

Conception étanche : Comme il n'y a pas de garnitures mécaniques directes dans la section d'entraînement, des joints toriques en fluoroélastomère (FKM) et en polytétrafluoroéthylène (PTFE) sont utilisés comme joints statiques. Elle est donc idéale pour la manipulation de fluides dangereux, toxiques ou corrosifs pour lesquels une fuite pourrait être dangereuse.

Les pompes à engrenages à entraînement magnétique sont couramment utilisées dans les industries où la sécurité, la fiabilité et la propreté sont primordiales :
Traitement chimique : Pour le pompage de produits chimiques corrosifs ou toxiques.
Produits pharmaceutiques : Pour manipuler des fluides sensibles ou stériles.
Alimentation et boissons : Pour le transfert de fluides hygiéniques et sans contamination.
Pétrochimie : Pour la manipulation d'hydrocarbures volatils.
Traitement de l'eau : Pour le dosage de produits chimiques.
