Presse hydraulique à quatre piliers : Conception robuste non standard pour les applications industrielles

{{{sourceTextContent.subTitle}}}

Exploration des fonctions des presses hydrauliques et de la mécanique des plus grands systèmes de presses hydrauliques

{{{sourceTextContent.description}}}

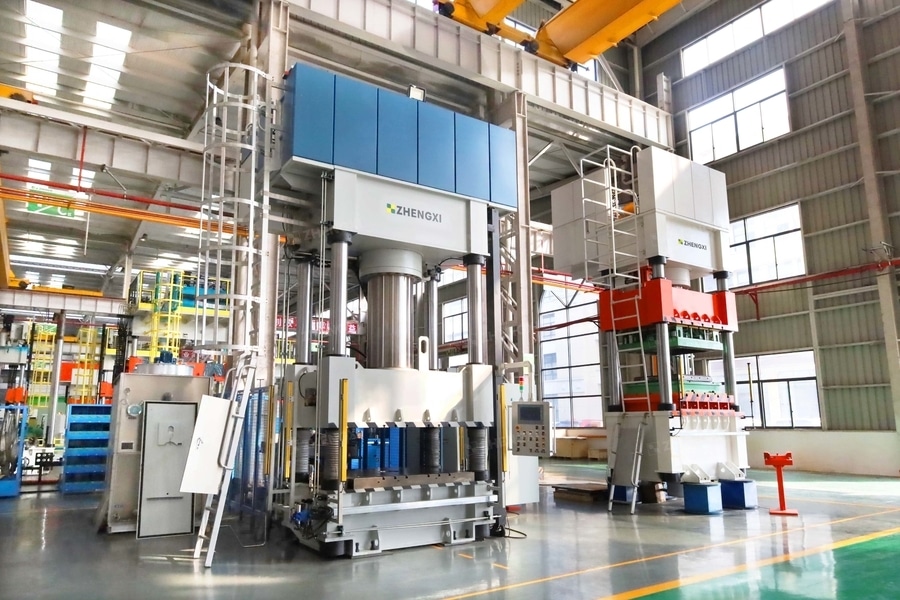

La presse hydraulique à quatre piliers adopte une structure classique à trois poutres et quatre colonnes, comprenant un cylindre principal, des poutres, un bloc coulissant, des piliers de guidage et une table de travail. Ce cadre intégré supporte la totalité de la charge de travail, ce qui garantit la stabilité pendant le traitement sous pression. Les piliers, généralement fabriqués en acier rond 45# ou en pièces forgées, subissent un traitement thermique tel que la trempe et le revenu pour améliorer la dureté de la surface et la résistance à l'usure. Leur conception structurelle comprend des écrous réglables et des mécanismes de verrouillage pour maintenir la rigidité.

Les poutres - supérieure, mobile et inférieure - sont essentielles pour répartir la force. Fabriquées à partir de matériaux moulés ou soudés tels que le ZG35, elles subissent un traitement thermique de détente dans un four de recuit. Les exigences de précision comprennent des tolérances de perpendicularité inférieures à 0,2 mm entre les axes des cylindres et les plans des épaulements. Le bloc coulissant, relié à la tige du piston, se déplace le long des piliers avec l'aide de bagues, ce qui met l'accent sur la résistance et la conception à faible déformation.

La table de travail sert de base pour le montage des moules et des composants auxiliaires tels que les cylindres d'éjection. Elle comporte des rainures en T pour la fixation des moules et des tolérances de planéité strictes (par exemple, 0,1 mm selon la norme JB1293-73). Les systèmes hydrauliques intègrent des pompes, des cylindres, des valves et des canalisations pour permettre des courses à vide rapides et des vitesses de travail contrôlées, en privilégiant un fonctionnement sans fuite et la conformité aux normes GB/JB.

La commande électrique repose sur des automates programmables (PLC) pour la précision, logés dans des armoires basse tension GGD avec une ventilation optimisée. Cette combinaison de robustesse mécanique, d'efficacité hydraulique et d'automatisation intelligente définit le fonctionnement d'une presse hydraulique et permet d'accomplir diverses tâches industrielles.
