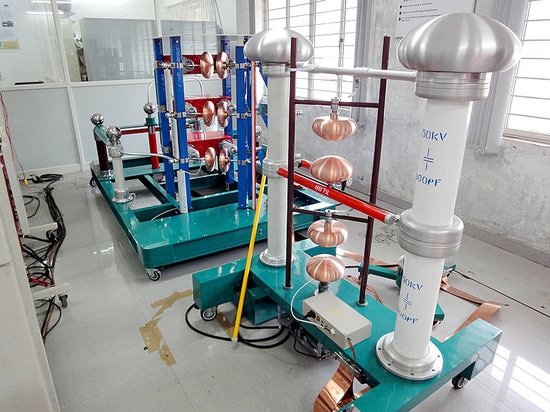

Système d'essai résonnant à C.A. de PowerHV-800kV 3200kVA pour l'essai d'accessoires de câble

Système d'essai résonnant à C.A.

L'essai de certain appareil exige beaucoup de tension ou de courant qu'un système d'essai droit à C.A. n'est pas suffisant. Ainsi le réacteur résonnant d'essai avec un noyau variable est nécessaire. L'avantage principal de tels systèmes d'essai est puissance d'entrée inférieure et plus grand de puissance de sortie. Le système d'essai résonnant est conçu pour compenser la capacité dans le circuit d'essai avec précision par l'inductance de accord du système d'essai. La fréquence normale de résonance du système d'essai assortit les forces d'entrée, habituellement 50/60Hz. Quand le système d'essai obtient dans la résonance, il produit de la tension continue d'essai.

Le système d'essai résonnant à C.A. est employé pour l'essai d'usine des câbles moyens, hauts et ultra-hauts de tension, des condensateurs, des générateurs, des moteurs, des transformateurs de puissance et des mécanismes gas-insulated.

Les systèmes d'essai résonnants peuvent être dans le type de cylindre d'isolation ou le réservoir en métal. Les réacteurs de cylindre d'isolation sont dans le module et peuvent être empilés pour se relier dans en série-parallèle pour obtenir une tension ou un courant beaucoup plus élevée. Les robinets additionnels de tension sont possibles aux réacteurs de réservoir en métal. La tension de rendement est alimentée dehors par les taper-commutateurs par des douilles de HT. Ce genre de réacteurs développent la gamme d'application, et satisfont l'essai pour des câbles de diverse classe de tension.
