Choisir la bonne plateforme de test FOG : Portable, module optique ou test de bobine de fibre ?
{{{sourceTextContent.subTitle}}}
Plate-forme d'essai FOG
{{{sourceTextContent.description}}}
Alors que la technologie des gyroscopes à fibre optique (FOG) continue de progresser dans les domaines de la navigation inertielle, de l'aérospatiale, de la défense et des systèmes autonomes, la demande de solutions de test précises et efficaces n'a jamais été aussi forte. Des bobines de fibre et des modules optiques aux assemblages de capteurs complets, chaque étape du développement du FOG nécessite un équipement de test dédié pour garantir la performance, la fiabilité et la cohérence.

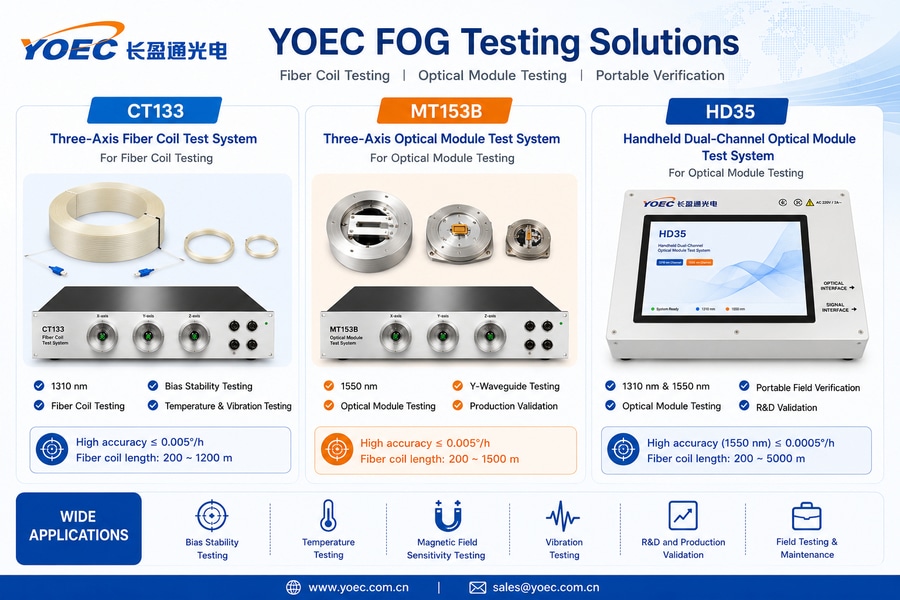

Pour répondre à ces diverses exigences, YOEC propose trois plates-formes de test complémentaires : le système de test de modules optiques à deux canaux HD35, le système de test de modules optiques à trois axes MT153B et le système de test de bobines de fibres à trois axes MT153 (CT133). Bien que ces trois systèmes soient basés sur la technologie FOG en boucle fermée, chacun d'entre eux répond à un objectif de test et à un scénario d'application différents.
HD35 : des tests portables partout et à tout moment
Le HD35 est la dernière plateforme de test de modules optiques portable de YOEC, conçue pour les ingénieurs qui exigent à la fois une grande précision et une mobilité maximale.
Contrairement aux systèmes de table traditionnels, le HD35 intègre un ordinateur industriel à écran tactile, un logiciel de test, des circuits optiques et une gestion de l'alimentation dans une unité compacte pesant seulement 700 g. Les utilisateurs peuvent connecter directement des modules optiques à gyroscope à fibre optique et effectuer immédiatement des tests de polarisation et des mesures de vitesse angulaire. Le système prend en charge les canaux 1310 nm et 1550 nm, avec une précision de test pouvant atteindre 0,0005°/h sur le canal 1550 nm. Il prend également en charge des longueurs de bobines de fibres allant jusqu'à 5 000 m, ce qui le rend adapté au développement de FOG à haute performance.
Le HD35 est particulièrement utile pour :
Field les tests et les vérifications sur site
Rapid évaluation R&D
Portable systèmes de démonstration
Customer essais d'acceptation
Outdoor expériences environnementales
Le HD35 offre une solution unique aux organisations qui recherchent la flexibilité et la mobilité sans sacrifier la précision.
MT153B : Test de module optique dédié à trois axes
Pour les environnements de laboratoire et de production où plusieurs canaux de modules optiques doivent être testés simultanément, le MT153B offre une architecture robuste à trois axes.
Conçu spécifiquement pour les modules optiques FOG à 1550 nm, le MT153B permet de tester directement les assemblages de modules optiques, y compris l'évaluation de la stabilité du biais, les tests de température, les tests de vibration et l'analyse de la sensibilité aux champs magnétiques. Le système prend en charge la mesure de la tension demi-onde du guide d'onde Y et la configuration logicielle des paramètres, ce qui le rend idéal pour la fabrication de modules optiques et le contrôle de la qualité.
Les applications typiques sont les suivantes
Optical tests de production de modules
Module inspection de la qualité
Long-test de stabilité de la polarisation de la durée
Environmental essais de qualification
Process validation en cours de fabrication
Par rapport au HD35, le MT153B se concentre sur le déploiement en laboratoire et sur la ligne de production plutôt que sur la portabilité.
MT153 (CT133) : Test de bobine de fibre avant l'intégration du module
Avant que les modules optiques ne soient assemblés, la performance de la bobine de fibre elle-même doit être vérifiée. C'est là que le système de test de bobine de fibre à trois axes MT153 (CT133) devient essentiel.
Ce système est spécialement conçu pour tester les bobines de fibre FOG 1310 nm et permet une évaluation directe de la stabilité de la polarisation de la bobine de fibre et des paramètres de performance associés. Prenant en charge des longueurs de bobines de 200 m à 2000 m, le CT133 permet aux fabricants d'identifier les problèmes potentiels avant que les bobines n'entrent dans le processus d'assemblage du module.
Les applications comprennent
Fiber vérification des performances des bobines
Incoming inspection
Fiber optimisation du processus de fabrication des bobines
Temperature analyse de la dérive
Magnetic test de sensibilité au champ
Vibration test
Pour les entreprises qui produisent leurs propres bobines de fibres, le CT133 constitue le premier point de contrôle de la qualité dans le processus de fabrication du FOG.
Quel est le système qui vous convient ?
Produit Objet du test Précision de la longueur d'onde Scénario d'application
HD35 Module optique 1310 nm / 1550 nm Jusqu'à 0,0005°/h Essais portables, utilisation sur le terrain, R&D
MT153B Module optique 1550 nm ≤0,005°/h Ligne de production, essais en laboratoire
MT153 (CT133) Bobine de fibre 1310 nm ≤0.005°/h Évaluation et fabrication de bobines de fibre
Solutions de test complètes pour l'industrie du FOG
De la caractérisation des bobines de fibre à la vérification des modules optiques et à l'évaluation portable sur le terrain, YOEC propose une gamme complète de solutions de test couvrant l'ensemble du processus de développement et de fabrication des FOG.
Que vous développiez des systèmes de navigation inertielle de nouvelle génération, que vous optimisiez la production de bobines de fibres ou que vous validiez les performances des modules optiques sur le terrain, les plates-formes de test de YOEC offrent la précision, la fiabilité et l'efficacité requises pour les applications modernes de gyroscopes à fibres optiques.
Vous recherchez la bonne solution de test pour votre projet FOG ? Contactez l'équipe technique de YOEC pour discuter de vos besoins spécifiques.
