Du capteur au système de contrôle : modes de sortie des données et considérations relatives à l'intégration industrielle des débitmètres à ultrasons

{{{sourceTextContent.subTitle}}}

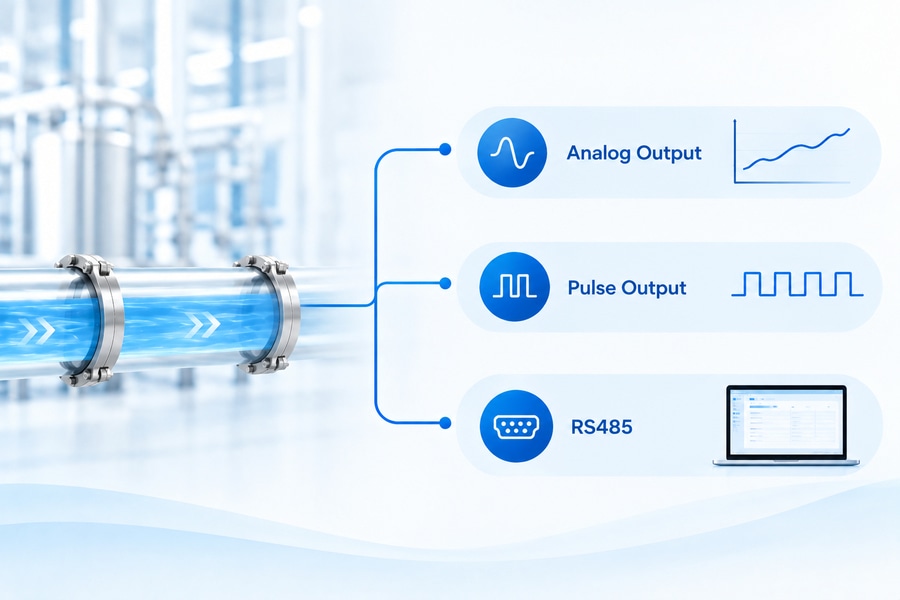

Sortie analogique, impulsions numériques et RS485 : comment raccorder des capteurs de débit à des systèmes de contrôle

{{{sourceTextContent.description}}}

Dans les environnements industriels, les performances d’un capteur de débit ne dépendent pas seulement de la précision de mesure et de la stabilité à long terme, mais aussi d’un aspect souvent sous-estimé : sa capacité de transmission des données. Une fois que le capteur a mesuré le débit, les données doivent être transmises à un automate programmable (PLC), à un système de contrôle distribué (DCS) ou à un ordinateur hôte afin de participer au contrôle logique, à l’enregistrement des tendances et aux verrouillages d’alarme. Si l’interface de sortie n’est pas adaptée ou si le protocole de communication est incompatible, même le capteur le plus précis devient difficile à utiliser dans un projet. S’assurer que les capteurs s’intègrent de manière efficace, fiable et transparente dans l’architecture système existante d’un client est un enjeu crucial pour les fabricants d’équipements.

XY-TEK en est pleinement conscient. Nous estimons que fournir une mesure de débit par ultrasons hautement performante constitue la base, mais qu’il est tout aussi important de proposer des « langages de données » flexibles et variés, transformant ainsi le capteur en un terminal intelligent capable de « s’exprimer ». Cela simplifie non seulement l’intégration et réduit les coûts, mais permet en fin de compte aux clients de prendre des décisions précises et d’assurer des opérations efficaces. Toutes nos gammes de produits sont dotées de méthodes de connexion électrique standardisées, qui constituent la base d’une liaison numérique fiable entre le capteur et le contrôleur ou l’ordinateur du client. Nous proposons également un convertisseur de données USB en option, livré avec un logiciel dédié permettant aux clients de surveiller les données et de configurer directement les paramètres.

Dans la plupart des équipements d’automatisation conventionnels (tels que les modules de traitement de l’eau, les systèmes de dosage de produits chimiques et les stations de nettoyage), les exigences des ingénieurs en matière d’interfaces de signaux sont souvent variées. Parfois, des données linéaires en continu sont nécessaires pour un contrôle en boucle fermée, tandis qu’à d’autres moments, un signal de commutation net et immédiat est requis pour les alarmes de fin de course. Les gammes de produits phares de XY-TEK — notamment les séries CG, CPD et CS à fixation par serrage, les séries TPD, TPK et TAD en ligne, ainsi que la série TGU pour micro-débits — sont toutes équipées de série d’une matrice de sortie composite.

Il y a tout d’abord la sortie analogique classique (signal de courant ou de tension). En milieu industriel, la sortie en courant reste le choix privilégié pour la transmission sur de longues distances de données de débit variant en continu. Les signaux de courant courants comprennent notamment les plages 0–20 mA et 4–20 mA. Parmi ceux-ci, la plage 4–20 mA est la norme en matière de contrôle de processus ; elle dispose d’un « zéro actif » permettant la détection des ruptures de fil, et la valeur de son signal n’est pas affectée par les chutes de tension sur la ligne dues à la résistance des fils. Il peut être directement connecté aux canaux d’entrée analogiques des variateurs de fréquence (VFD) traditionnels ou aux cartes d’acquisition analogiques, facilitant ainsi la régulation en douceur des pompes et des vannes.

Les sorties numériques à impulsions et les sorties de commutation (sorties NPN, PNP et push-pull) répondent principalement aux exigences de réponse rapide et de détermination de l’état en temps réel. Pour le dosage par lots et les systèmes de remplissage à l’échelle de la milliseconde, le contrôleur acquiert des signaux d’impulsion à haute fréquence provenant du capteur afin de calculer le débit cumulé, la pente des fronts d’impulsion et le délai de réponse du signal étant des paramètres critiques. La sortie push-pull offre des capacités de commande de courant de source et de puits plus élevées ; elle ne nécessite aucune résistance externe de pull-up ou de pull-down et peut émettre activement des niveaux logiques hauts et bas. Les capteurs de bulles de la série BG de XY-TEK utilisent une architecture push-pull, permettant une commutation rapide de l’état de sortie dès qu’une bulle est détectée dans la canalisation. Les séries CPD, CS, TPD et TPK prennent en charge la commutation entre les modes de sortie PNP et NPN, s’adaptant ainsi facilement aux conventions des circuits d’entrée des contrôleurs utilisés dans différentes régions, telles que l’Europe et l’Asie.

Avec l’avènement de l’Industrie 4.0 et des architectures d’équipements distribués, le bus RS485 (utilisant le protocole Modbus-RTU) devient de plus en plus répandu dans les scénarios de surveillance de débit à nœuds multiples. Contrairement à la transmission analogique point à point traditionnelle, le RS485 utilise une transmission de signaux différentiels, offrant une suppression exceptionnelle des interférences électromagnétiques (EMI). Au-delà de la transmission des débits instantanés, le bus RS485 permet de transmettre simultanément des métadonnées de diagnostic, telles que le débit cumulé et l’état de l’alarme de bulles, élargissant ainsi considérablement les capacités de surveillance des systèmes de contrôle. La série CM de capteurs à pince de XY-TEK se concentre principalement sur la sortie numérique RS485, éliminant ainsi les circuits de sortie analogiques redondants afin de réduire les coûts matériels par point de mesure et la consommation électrique.

Lors de la sélection technique, les fabricants d’équipements doivent choisir le format de sortie le plus approprié en fonction des caractéristiques de leur architecture de contrôle et des besoins réels de l’application. Pour XY-TEK, fournir une logique d’interface stable et adaptable est tout aussi important que de proposer des algorithmes de mesure de haute précision. Nous nous réjouissons de collaborer avec des fabricants d’équipements du monde entier dans un esprit d’ouverture, d’explorer ensemble de nouvelles possibilités en matière de mesure des fluides à l’ère du « smart », et de favoriser la modernisation itérative des systèmes de contrôle des fluides vers la numérisation et l’intelligence.
