Assurer la sécurité du « dernier kilomètre » dans le secteur biopharmaceutique

{{{sourceTextContent.subTitle}}}

Surveillance du débit par ultrasons dans les processus de remplissage aseptique

{{{sourceTextContent.description}}}

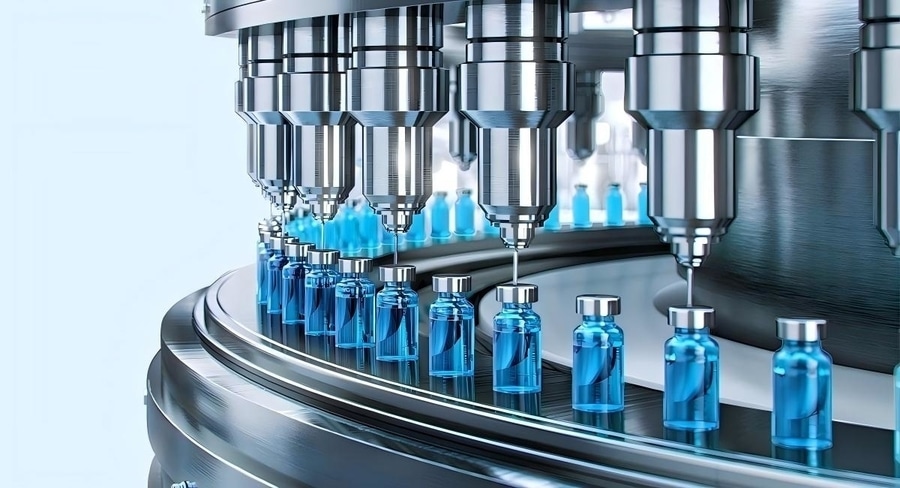

Dans la longue chaîne de fabrication biopharmaceutique, le remplissage aseptique est souvent qualifié de « dernier maillon ». Pour des produits tels que les anticorps monoclonaux, les protéines recombinantes et les vaccins, la substance médicamenteuse hautement purifiée — après traitement en amont et purification en aval — doit finalement être conditionnée dans des flacons, des seringues préremplies ou des cartouches avec une extrême précision et dans des conditions stériles.

1. Surveillance du débit dans le remplissage aseptique

L’intégration de la surveillance du débit dans un processus de remplissage aseptique devrait permettre de résoudre deux défis majeurs : garantir la précision du débit et maintenir la conformité du processus. Pour les produits biologiques de grande valeur, un écart de l’ordre du millilitre peut entraîner des pertes financières importantes et peut également faire sortir le processus des limites réglementaires fixées pour la variation du volume de remplissage. De plus, les produits biologiques sont généralement sensibles au cisaillement mécanique. Cela signifie que la méthode de mesure ne doit pas introduire d’obstacle supplémentaire à l’intérieur de la tubulure, ni créer de géométries internes complexes susceptibles de perturber le fluide — afin de préserver l’activité du produit pharmaceutique pendant la surveillance.

2. Les avantages des capteurs de débit à ultrasons

Les capteurs de débit à ultrasons basés sur la méthode du temps de transit font preuve d’une adaptabilité exceptionnelle dans ces scénarios. Ils calculent la vitesse d’écoulement en mesurant la différence de temps entre les ondes ultrasonores se propageant en amont et en aval à travers le fluide. Le capteur lui-même ne nécessite pas la mise en place d’éléments perturbant l’écoulement à l’intérieur de la conduite, garantissant ainsi un parcours d’écoulement sans obstruction qui minimise efficacement la perte de charge et le risque d’obstruction.

Lorsqu’il est utilisé en configuration « clamp-on », le capteur se fixe directement sur la paroi extérieure de la conduite. Le fluide reste totalement isolé, sans aucun contact physique avec le corps du capteur. Cette approche de mesure non invasive préserve l’intégrité et la stérilité du circuit de fluide. Par conséquent, le capteur peut être utilisé avant le remplissage pour vérifier de manière non destructive si les conduites sont amorcées, et pendant le transfert pour surveiller en continu le débit instantané afin d’évaluer la stabilité de la pompe. Pour les systèmes à usage unique (SUS), désormais largement adoptés dans l’industrie, la mise en place d’une surveillance précise sans modifier le circuit de circulation d’origine ni alourdir les contraintes de validation CIP/SIP constitue une solution très pratique.

3. Applications multi-scénarios : solutions de capteurs sur mesure par XY-TEK

Pour répondre aux diverses exigences d’application de la ligne de remplissage aseptique, XY-TEK recommande principalement trois séries phares — CM, TGU et TAD — adaptées à différents matériaux de tubes, caractéristiques de fluides et plages de débit.

3.1 Série CM :
La série CM se caractérise par une conception à fixation par serrage, idéale pour les tuyaux flexibles. Son installation ne nécessite ni découpe de tuyau ni raccords supplémentaires, ce qui évite les risques de fuite et de contamination. Grâce à son système électronique de traitement du signal entièrement intégré dans un boîtier compact, la série CM s’intègre facilement dans les modules de machines de remplissage automatisées où l’espace est limité.

3.2 Série TGU :
Pour les applications nécessitant la mesure de débits très faibles — telles que certaines lignes pilotes de R&D ou les processus de microdosage —, la série TGU peut s’avérer plus appropriée. Son canal d’écoulement interne en forme de U augmente efficacement la longueur du trajet ultrasonique à travers le liquide dans un espace restreint, ce qui permet au capteur d’extraire un signal de temps de transit valide même à de très faibles débits, avec une limite de détection inférieure d’environ 1 ml/min. Le canal d’écoulement et les joints sont fabriqués à partir de matériaux résistants à la corrosion, garantissant ainsi la compatibilité chimique avec les fluides pharmaceutiques.

3.3 Série TAD :
Pour les conduites d’alimentation fixes en acier inoxydable, la série TAD offre une solution en ligne robuste. Dotée d’une conception à écoulement direct entièrement en acier inoxydable, la série TAD ne comporte aucune pièce mobile, ce qui évite la dérive du signal causée par l’usure mécanique lors d’un fonctionnement prolongé. Sa structure à passage direct permet de maintenir une perte de charge exceptionnellement faible, ce qui en fait une solution idéale pour la surveillance continue sur les collecteurs d’équipements de remplissage centralisés.

Grâce à la combinaison des séries CM, TGU et TAD, XY-TEK s’adapte non seulement à des conditions de fonctionnement variées, allant des tubulures à usage unique aux conduites fixes en acier inoxydable, mais permet également aux entreprises pharmaceutiques d’optimiser la maîtrise des coûts et d’améliorer leur efficacité, tout en garantissant une conformité rigoureuse aux processus.
