Contrôle de précision et maintenance prédictive : les capteurs de débit à ultrasons dans les systèmes de dosage automatisés

{{{sourceTextContent.subTitle}}}

XY-TEK propose des solutions de détection de fluides extrêmement fiables pour la chimie fine.

{{{sourceTextContent.description}}}

Dans l'industrie de la chimie fine — qu'il s'agisse du microdosage d'arômes et de parfums, de l'injection en continu d'additifs polymères ou du traitement chimique des réseaux d'eau industriels —, les processus de production passent d'un « réglage manuel des vannes basé sur l'expérience » à un « contrôle de précision fondé sur les données ».

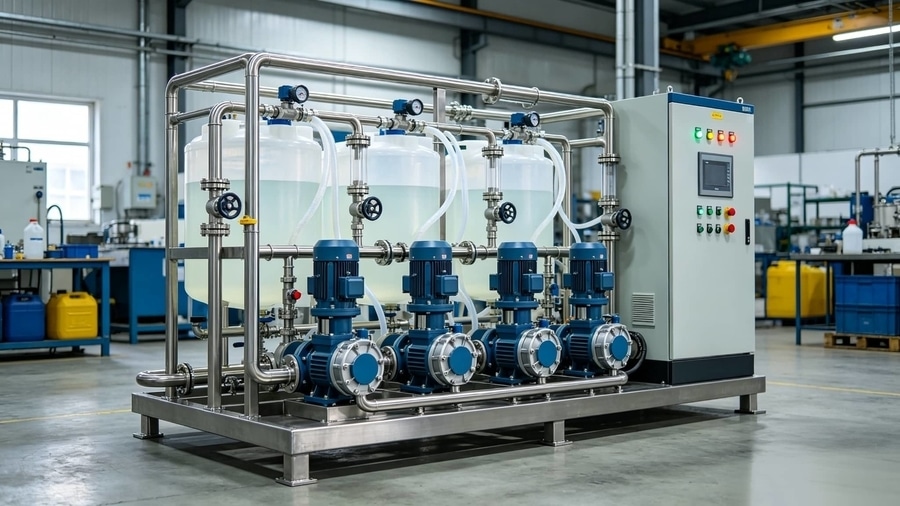

Le système de dosage automatisé est la pierre angulaire de cette transition. La précision est primordiale : un sous-dosage entraîne des réactions chimiques incomplètes ou une qualité de l’eau inférieure aux normes ; un surdosage entraîne non seulement un gaspillage de produits chimiques coûteux, mais présente également un risque de contamination secondaire de l’environnement. Par conséquent, le choix du capteur de débit approprié, capable de mesurer le débit de manière stable et en temps réel dans des conditions de terrain complexes, détermine directement les performances d’automatisation du module ou du système de dosage.

1. Défis techniques liés au dosage de produits chimiques de précision
Le dosage automatisé de produits chimiques va bien au-delà du simple transfert de liquide ; il s’agit essentiellement d’un « processus de réaction chimique micro-proportionnel » hautement contrôlable. Cependant, les ingénieurs sont fréquemment confrontés à quatre défis majeurs dans la production réelle :

→ Mesure de micro-débits de « qualité titrage » : dans l’automatisation de laboratoire ou l’injection d’additifs de grande valeur, les débits tombent souvent à l’échelle du ml/min. Les débitmètres traditionnels ne parviennent pas à fournir des mesures linéaires dans cette plage en raison des frottements mécaniques et des vitesses minimales de démarrage élevées.
→ Corrosion et contamination par les fluides : les systèmes de dosage traitent des fluides corrosifs, notamment des acides, des bases, des biocides oxydants (par exemple, l’hypochlorite de sodium), des coagulants/floculants (PAC/PAM) et des inhibiteurs de tartre. Les matériaux en contact avec le fluide doivent présenter une compatibilité chimique exceptionnelle.
→ Fiabilité à long terme du système : les obstructions des conduites causées par la cristallisation des produits chimiques nuisent gravement à la précision des débitmètres et peuvent même endommager les capteurs.
→ Contraintes d’espace et coûts de maintenance : les modules de dosage modernes sont de plus en plus compacts et modulaires, ce qui laisse un espace minimal pour l’installation des capteurs tout en exigeant un fonctionnement sans entretien afin de réduire les temps d’arrêt imprévus.

2. Pourquoi choisir la mesure de débit par ultrasons ?
La technologie ultrasonique basée sur la méthode du temps de transit résout ces problèmes opérationnels grâce à sa capacité de mesure sans contact et à son architecture physique dépourvue de pièces mobiles :

→ Contrôle de précision en boucle fermée à haute réactivité : les capteurs à ultrasons détectent les micro-variations de la dynamique des fluides en quelques millisecondes, fournissant un retour d’information continu et de haute précision aux systèmes de contrôle. Cela permet aux pompes doseuses ou aux vannes de régulation d’effectuer des micro-ajustements instantanés en fonction des conditions du réacteur en temps réel, maintenant ainsi les proportions de produits chimiques dans la plage optimale.
→ Données fondamentales pour la maintenance prédictive : en l’absence de pièces mobiles internes susceptibles de s’user, la base de référence de mesure reste exceptionnellement stable dans le temps. En surveillant les tendances à long terme des données de débit (telles qu’une atténuation anormale de la vitesse d’écoulement), le système peut anticiper l’usure des pompes ou les tendances à l’entartrage des canalisations, déclenchant ainsi des alertes avant que des défaillances ne surviennent et permettant de passer d’une « réparation réactive » à une « maintenance prédictive ».

3. La gamme de produits multidimensionnelle de XY-TEK

Pour répondre à des défis opérationnels variés, XY-TEK a développé une gamme complète de produits comprenant à la fois des modèles en ligne et des modèles non invasifs à fixation par serrage, adaptés aux différents nœuds des systèmes de dosage chimique.

3.1 Contrôle des micro-débits de l’ordre du millimètre : série TGU
Pour les besoins de dosage à très faible débit dans les équipements de laboratoire et les procédés de chimie fine, la série TGU offre une solution technique ciblée :
→ Canal d’écoulement en forme de U : à des débits extrêmement faibles, les signaux ultrasoniques classiques basés sur le temps de transit sont extrêmement faibles. La série TGU intègre un canal interne unique en forme de U qui prolonge le trajet de mesure ultrasonique à travers le fluide, ce qui permet d’abaisser la limite inférieure de mesure à 1 ml/min.
→ Matériaux anticorrosifs : le canal en contact avec le fluide et les joints sont fabriqués à partir de matériaux haute performance, présentant une inertie chimique et une biocompatibilité exceptionnelles, garantissant ainsi que le capteur résiste aux milieux corrosifs agressifs sans libérer d’impuretés dans les produits chimiques de haute pureté.

3.2 La barrière de sécurité non invasive : séries CPD et CS
Pour les milieux hautement corrosifs ou les applications exigeant une intégrité hygiénique stricte, la mesure non invasive représente la solution la plus sûre pour préserver l’intégrité du système :
→ Série CS : Spécialement conçue pour les tuyauteries denses des armoires de dosage (compatible avec le PFA, le PTFE et divers tubes rigides en plastique). Le mécanisme de fixation par serrage ne nécessite aucune découpe de tuyau, éliminant ainsi complètement le risque de fuite dû au vieillissement des raccords. C’est le choix idéal pour les armoires de dosage compactes.
→ Série CPD : s’appuyant sur la facilité d’installation par serrage, la série CPD intègre un écran LCD local et une interface utilisateur. Les techniciens de terrain peuvent observer directement le débit en temps réel et le volume cumulé. Prise en charge des sorties RS485, d’impulsions et de courant, ce qui améliore l’efficacité de l’intégration dans les systèmes de dosage numériques.

3.3 Solutions en ligne fiables : séries TPK, TPD et TAD
Dans les boucles de circulation principales ou aux points de réapprovisionnement à haut débit des unités de dosage, les capteurs à ultrasons en ligne jouent un rôle essentiel grâce à leur grande répétabilité et à leur stabilité structurelle :

→ Séries TPK / TPD : dotés de boîtiers en ABS haute résistance ou en plastique technique, ces modèles offrent une solution légère et économique. La conception à passage direct dans un tube rond minimise les pertes de charge, évitant ainsi une consommation d’énergie inutile de la pompe. Le modèle TPD intègre un écran permettant un réglage pratique sur site.
→ Série TAD : dotée d’une structure entièrement en acier inoxydable, la série TAD offre une résistance à la pression et une robustesse mécanique exceptionnelles, ce qui la rend adaptée aux conditions exigeantes où la pression du système et la robustesse structurelle sont cruciales.

Alors que l’industrie moderne évolue vers plus d’efficacité, de sécurité et d’automatisation, la mesure précise du débit constitue un élément fondamental de l’optimisation des processus. Les capteurs de débit à ultrasons de XY-TEK, disponibles dans plusieurs formats et niveaux de performance, aident à relever les défis concrets des systèmes de dosage, notamment la mesure précise des micro-débits, la résistance à la corrosion et la facilité d’installation dans le cadre de projets de modernisation. Ils fournissent les données de débit fiables dont dépendent les applications de chimie fine et d’autres applications d’automatisation industrielle.
