Préserver la circulation sanguine : le rôle essentiel des capteurs de débit à ultrasons dans les systèmes ECMO et de circulation extracorporelle

{{{sourceTextContent.subTitle}}}

Une surveillance précise pour un fonctionnement sûr et efficace des systèmes de maintien des fonctions vitales

{{{sourceTextContent.description}}}

1. Circulation extracorporelle / Systèmes ECMO : le « moteur externe » de la vie

L’oxygénation par membrane extracorporelle (ECMO), souvent appelée « machine cœur-poumon artificielle », est une technologie médicale d’urgence utilisée pour assister ou remplacer complètement la fonction cardiaque et/ou pulmonaire. Dans le cadre d’interventions cardiaques à haut risque telles que le remplacement valvulaire aortique par cathéter (TAVR), ainsi que lors de la réanimation de patients en unité de soins intensifs (USI) souffrant d’une insuffisance respiratoire ou circulatoire grave, l’ECMO constitue la dernière ligne de défense pour la vie.

Au cours de ce processus, le sang circule en continu dans le circuit ECMO, où s’effectuent les échanges d’oxygène et de dioxyde de carbone via un oxygénateur (poumon à membrane). La stabilité et le contrôle précis du débit sanguin pendant cette circulation extracorporelle sont directement liés à la sécurité du patient et à l’efficacité globale du traitement.

2. Les défis majeurs de la surveillance du débit sanguin en ECMO

La surveillance du débit au sein d’un circuit sanguin d’ECMO exige plus qu’une simple précision de mesure ; elle doit accorder une importance égale à la sécurité du sang, à l’intégrité du circuit et à la fiabilité opérationnelle à long terme. Le débit sanguin étant directement lié à la survie du patient, les dispositifs de surveillance du débit doivent généralement minimiser tout impact supplémentaire sur le trajet sanguin. Par conséquent, la surveillance du débit en ECMO est confrontée aux défis suivants :

→ Absence d’interférence avec le circuit sanguin : le circuit ECMO doit fonctionner avec une stabilité continue. Les dispositifs de surveillance du débit doivent, dans la mesure du possible, éviter de modifier la structure des tubulures, d’augmenter la résistance ou de créer des perturbations fluidiques supplémentaires.
→ Éviter le contact avec le sang et les risques de contamination : dès qu’un capteur entre en contact direct avec le sang, cela soulève des problèmes complexes liés à la stérilité, à la compatibilité des matériaux, à l’hémocompatibilité et à l’utilisation de consommables à usage unique. Pour les systèmes ECMO nécessitant un fonctionnement prolongé, une approche de mesure sans contact offre des avantages significatifs.
→ Réduire les risques de thrombose et d’hémolyse : Lors de la circulation extracorporelle, le sang est très sensible aux variations du champ d’écoulement et aux contraintes de cisaillement mécaniques. La solution de surveillance du débit doit éviter d’introduire des restrictions inutiles, des altérations structurelles ou des zones de cisaillement local élevé au sein de la tubulure.
→ Stabilité pendant un fonctionnement à long terme : L’ECMO pouvant fonctionner pendant plusieurs jours, voire plus, le capteur de débit doit maintenir des mesures stables tout au long de cette période de fonctionnement prolongée, tout en s’adaptant aux variations des propriétés du sang, à l’état des tubulures et à l’environnement clinique complexe.
→ Détection rapide d’un débit anormal : Le débit est un paramètre critique pour évaluer l’état du circuit ECMO. Un débit anormal peut être lié à des facteurs tels que l’occlusion du circuit, les performances de la pompe ou d’autres problèmes. Par conséquent, une surveillance continue et fiable du débit est essentielle pour servir de base au contrôle du dispositif et au jugement clinique.

3. Capteurs de débit à ultrasons : les « gardiens de la sécurité » des systèmes extracorporels

Pour répondre aux difficultés susmentionnées, la technologie de détection de débit par ultrasons s’est imposée comme la norme idéale pour l’ECMO et les dispositifs extracorporels grâce à ses avantages physiques uniques. Utilisant le principe du « temps de transit », ces capteurs calculent la vitesse du sang avec une précision exceptionnelle en émettant et en recevant des signaux ultrasonores à haute fréquence. Leur intérêt majeur dans les systèmes extracorporels se manifeste à travers trois aspects essentiels :

→ Vérification du débit et diagnostic des anomalies du circuit : en milieu clinique, un mauvais positionnement des tubes peut restreindre involontairement le débit sanguin. En recoupant le débit réel mesuré en temps réel par le capteur à ultrasons avec le débit de sortie défini de la pompe à sang, le système peut garantir la précision des alarmes de blocage. Cela aide le personnel médical à corriger rapidement des problèmes tels que des tubulures pincées ou pliées.
→ Alerte précoce de formation de caillots et prévention de la surperfusion : L’oxygénateur est le composant le plus exposé à la thrombose dans un dispositif ECMO. Lorsque des micro-caillots commencent à se former au sein de la dérivation artérioveineuse ou de l’oxygénateur, la résistance à l’écoulement change. Un capteur de débit à ultrasons installé sur le tubage détecte avec précision les fluctuations anormales du débit, fournissant ainsi des alertes précoces vitales. Cela permet d’éviter efficacement l’occlusion totale de l’oxygénateur ou une surperfusion dangereuse provoquée lorsque le débit total de la pompe est acheminé directement vers le patient.
→ Surveillance et protection en temps réel contre les bulles : Pour contrer le risque mortel d’embolies gazeuses, les capteurs de débit à ultrasons avancés ne se contentent pas de mesurer le débit, mais intègrent également des capacités de détection de bulles hautement sensibles. Dès qu’de l’air pénètre en raison d’une ligne endommagée, le capteur déclenche instantanément une alarme, offrant un temps de réaction précieux pour que l’équipement arrête automatiquement la pompe ou clampe physiquement la ligne.

4. XY-TEK : des solutions de mesure de débit de précision de qualité médicale

Fort d’une longue expérience dans la technologie de détection ultrasonique des fluides, XY-TEK maîtrise les normes extrêmement strictes en matière d’hygiène, de sécurité et de précision qui régissent le secteur des dispositifs médicaux. Nous avons conçu une gamme de capteurs de débit à ultrasons spécialement adaptés aux équipements critiques tels que l’ECMO, les appareils d’hémodialyse et les cœurs artificiels.

1. Séries CG et CM : la référence en matière de capteurs à fixation par pince sur les tubulures médicales
Les séries CG et CM constituent les solutions phares de XY-TEK en matière de mesure non invasive ; elles répondent parfaitement aux exigences strictes de stérilité de l’ECMO.

→ Sécurité absolue grâce à une mesure sans contact : doté d’une conception à fixation par pince, le capteur se clipse simplement à l’extérieur d’un tube flexible de qualité médicale (comme le PVC ou le silicone). En l’absence totale de contact physique avec le sang, il élimine fondamentalement les risques de contamination, de thrombose et d’hémolyse, garantissant ainsi une sécurité hygiénique absolue.
→ Haute intégration et gain de place : dans les services de soins intensifs très encombrés, l’encombrement des appareils est un facteur critique. Les séries CG/CM intègrent parfaitement des circuits complexes de traitement du signal au sein même du capteur, éliminant ainsi le recours à des unités de calcul externes encombrantes et offrant un format ultra-compact.
→ Détection du débit et des bulles : ces capteurs assurent une mesure bidirectionnelle du débit de haute précision (±3 % R.D.) tout en intégrant simultanément une détection des bulles, offrant ainsi une double redondance de sécurité pour les systèmes extracorporels.
→ Faible perte de charge, absence de zones mortes : le sang circule sans encombre dans la tubulure d’origine sans rencontrer de composants du capteur susceptibles de le freiner, ce qui permet de maintenir une hémodynamique optimale.

2. Série TH : surveillance précise des débits pulsatiles à grande vitesse

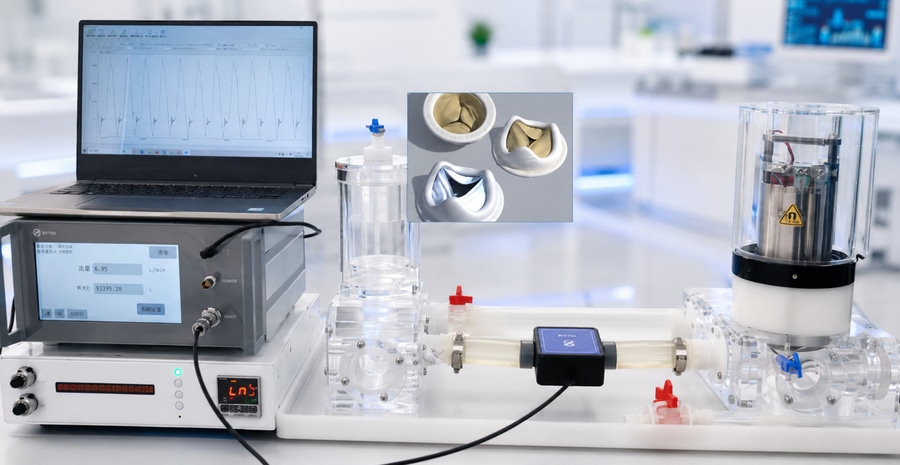

Dans des applications telles que les systèmes de test liés à l’ECMO et les systèmes de simulation de circulation extracorporelle, le fluide est généralement entraîné par une pompe, et le débit peut présenter des variations rapides, voire des caractéristiques pulsatiles distinctes. Pour répondre à ces exigences en matière de mesure dynamique des débits à haute vitesse, les capteurs de débit ultrasoniques en ligne de la série TH de XY-TEK peuvent être directement intégrés dans la boucle de circulation, ce qui permet une réponse rapide aux variations de débit et une surveillance stable.

→ Réponse rapide pour une capture précise des débits pulsatiles à grande vitesse : la série TH est conçue pour la mesure dynamique de débits à grande vitesse, ce qui lui permet de réagir rapidement aux variations de débit. Elle est particulièrement adaptée à la surveillance des débits pulsatiles dans les systèmes de circulation entraînés par pompe, fournissant des données de débit fiables et en temps réel pour l’évaluation des performances du système, le contrôle du débit et l’acquisition de données d’essai.
→ Installation en ligne pour une intégration aisée dans les boucles d’essai de circulation : en se raccordant directement au circuit d’écoulement du système via des raccords standard, elle élimine le besoin d’ajustement des mesures en fonction du matériau ou de l’épaisseur de paroi des tubulures externes. Cela facilite une intégration stable dans les systèmes d’essai liés à l’ECMO et les simulateurs de circulation extracorporelle.
→ Conception d’un circuit d’écoulement lisse pour minimiser les interférences supplémentaires : doté d’un canal interne lisse et droit, sans pièces mobiles, il réduit les obstructions supplémentaires et les pertes de charge pendant l’écoulement du fluide. Cela permet de minimiser l’impact du capteur sur le champ d’écoulement du système de circulation, ce qui le rend mieux adapté à la surveillance dynamique du débit de circulation.

Dans les interventions de sauvetage où chaque seconde compte, le moindre écart dans les données est une question de vie ou de mort. En fournissant des capteurs de débit à ultrasons « clamp-on » et en ligne d’une fiabilité exceptionnelle, XY-TEK constitue le pilier technique inébranlable des fabricants mondiaux d’ECMO et d’équipements de réanimation, garantissant ainsi que chaque goutte de cette source de vie est précieusement préservée.
