Des capteurs de débit adaptés à votre processus

{{{sourceTextContent.subTitle}}}

Du prototype à la production : exemples de réussite documentés chez les équipementiers

{{{sourceTextContent.description}}}

Les capteurs de débit à ultrasons sont de plus en plus souvent spécifiés comme composants OEM dans les dispositifs médicaux, les systèmes de bioprocédés, les équipements pour semi-conducteurs et l’automatisation industrielle, mais le facteur déterminant pour la plupart des acheteurs n’est plus un simple chiffre de précision. Le facteur déterminant est de savoir si le fournisseur est capable de concevoir le capteur en fonction du système : le diamètre des tuyauteries, les propriétés du fluide, le protocole de sortie, les contraintes liées au boîtier et le calendrier de production.

Le problème d’intégration des capteurs de débit standard

Les équipes d’approvisionnement qui passent de la phase d’évaluation à celle de mise en œuvre sont confrontées à un problème récurrent : les capteurs de débit disponibles dans le catalogue correspondent rarement aux contraintes d’intégration d’un nouveau produit. Un capteur présentant la plage de débit adéquate peut être fabriqué dans un matériau de boîtier inadapté au fluide. Un capteur offrant la précision requise peut émettre un protocole de signal que le contrôleur n’est pas en mesure de lire. Un capteur aux performances adéquates peut nécessiter une découpe de tuyauterie qui enfreint les exigences de salle blanche ou de stérilité.

La solution consiste à s’approvisionner auprès d’un fabricant dont le modèle de production est conçu pour s’adapter. Dans le secteur des capteurs de débit à ultrasons, cela signifie un fournisseur capable d’ajuster les dimensions physiques, les interfaces électriques, l’image de marque, les protocoles de communication et les matériaux du boîtier sans compromettre les performances de mesure sous-jacentes. Cela signifie également un fournisseur dont l’équipe d’ingénierie peut répondre aux questions d’intégration pendant le développement, et pas seulement lors de l’achat initial.

Le modèle de production de XY-TEK : OEM, ODM et conception sur mesure

XY-TEK est une entreprise de haute technologie fondée en 2018, qui exploite un site de 5 000 m² avec 50 employés, une équipe de R&D composée de plus de 30 ingénieurs et une production annuelle de plus de 8 000 unités. Environ la moitié de la production est exportée vers les marchés mondiaux. L’entreprise se concentre sur les capteurs de débit à ultrasons et les débitmètres destinés à la gestion et au contrôle des fluides, en particulier pour les petits tubes et les mesures de faible débit.

Le modèle de production de XY-TEK s’articule autour de trois modes : OEM, ODM et conception sur mesure. Les possibilités de personnalisation proposées couvrent la taille du capteur, l’interface, l’impression du logo, le protocole de communication et le matériau du boîtier. Pour les commandes OEM et ODM, le délai de production est de 15 à 25 jours ; pour les projets de conception sur mesure, il est de 20 à 30 jours. Le délai global est de 1 à 2 mois, et la quantité minimale de commande pour les séries de production est de 50 unités.

Le contrôle qualité est documenté à deux niveaux : toutes les unités OEM et ODM font l’objet d’un test à 100 % avant expédition, et une inspection par un organisme tiers est disponible pour les commandes de conception sur mesure. Le service après-vente comprend une assistance technique en ligne, une assistance technique à distance et une garantie de qualité. Pour les produits standard du catalogue, le cahier des charges d’approvisionnement prévoit une quantité minimale de commande de 1 unité, avec inspection et étalonnage en usine effectués avant l’expédition.

Fondements techniques : une plateforme de capteurs conçue pour l’intégration

La plateforme de capteurs de débit à ultrasons de XY-TEK couvre sept architectures de mesure — à pince, en ligne, à faible débit, de mesure de débit OEM, à débit pulsatile, de détection de bulles et à usage unique — avec des plages de fonctionnement documentées allant de 0,1 ml/min à 100 l/min pour l’ensemble de la gamme. Cette plage de mesure est importante pour les acheteurs OEM, car la plupart des projets d’intégration partent d’une géométrie de tubulure et d’une plage de débit définies, et non du capteur lui-même.

Le segment des faibles débits est représenté par la série TGU, un capteur de débit ultra-faible doté d’un canal de mesure en forme de U compatible avec les tubulures flexibles en PVC, silicone, PFA, PE et PUR. Il mesure des débits à partir de 1 ml/min avec une précision de ±1 % et une précision de mesure pouvant atteindre ±0,1 ml/min ; il est conçu pour la micro-distribution, le revêtement et le contrôle du dosage. Le segment « en ligne » est représenté par les séries TPD et TPK, toutes deux offrant une précision de ±2 % sur une plage de fonctionnement de 0,5 à 100 L/min et couvrant des diamètres de tuyauterie allant de DN4 à DN50. Le segment des débitmètres à pince comprend les séries CPD (précision de ±2 %, 0,1 à 50 L/min, écran LED intégré et détection des bulles d’air), les séries CS (précision de ±3 %, 0,1 à 50 L/min, pour les tuyaux en plastique rigide tels que le PFA, PTFE et PVDF), ainsi que la série CG (précision de ±3 %, 0,02 à 20 L/min, pour les tubes en plastique souples présentant des surfaces intérieures et extérieures lisses, prenant en charge la détection bidirectionnelle du débit et offrant des sorties analogiques, à impulsions et RS485).

XY-TEK propose également des variantes spécialisées : le débitmètre à pince OEM de la série CM avec sortie RS485, destiné à l’intégration dans des dispositifs médicaux, des équipements OEM et des systèmes de laboratoire ; le capteur de débit pulsatile de la série TH pour les tests cardiovasculaires et hémodynamiques ; le détecteur de bulles de la série BG, qui détecte les bulles à un tiers du diamètre intérieur du tube ; et le capteur de débit à usage unique de la série SU destiné à l’industrie biopharmaceutique, aux systèmes à usage unique et à la fabrication de dispositifs médicaux. La société détient des brevets d’invention délivrés par l’Administration nationale chinoise de la propriété intellectuelle (CNIPA), notamment le brevet n° 7946602 portant sur la détection du débit de liquide et la technologie d’amélioration des filtres, délivré le 16/06/2025 et valable jusqu’au 16/06/2045, ainsi que des brevets relatifs à la technologie des capteurs de débit à ultrasons et à celle des débitmètres à ultrasons, délivrés le 01/11/2022 et valables jusqu’au 01/11/2042.

Capacités déployées : trois cas d’utilisation OEM documentés

Les capteurs de débit à ultrasons de XY-TEK ont fait l’objet de déploiements documentés dans les domaines du refroidissement par liquide, de la fabrication de batteries lithium-ion et de la micro-distribution électronique — trois domaines d’application présentant des propriétés de fluides, des exigences de précision et des contraintes d’intégration différentes.

1. Systèmes de refroidissement par liquide : surveillance non invasive du fluide de refroidissement
Le capteur de débit de fluide de refroidissement non invasif de XY-TEK (série CG, modèle 3807) est conçu pour surveiller le débit d’un fluide de refroidissement non conducteur, prévenir la surchauffe, détecter les fuites et les obstructions, et optimiser l’efficacité du refroidissement dans les systèmes de refroidissement par liquide. Parmi ses principaux atouts, on peut citer la mesure non invasive, une grande stabilité, la surveillance en temps réel, une large adaptabilité aux différents fluides de refroidissement et une faible perte de charge. Ce capteur a été déployé par des centres de données, des fabricants d’équipements industriels, des fabricants de dispositifs médicaux et des fabricants de bornes de recharge aux États-Unis, en Chine, en Allemagne, au Japon, en Corée et à Singapour. Dans le cadre de projets dont la durée de vie typique est de 2 à 4 ans, les utilisateurs ont fait état de performances de refroidissement stables, d’une consommation d’énergie réduite, d’une durée de vie prolongée des équipements, d’une détection précoce des anomalies et d’une diminution des temps d’arrêt.

2. Fabrication de batteries lithium-ion : injection d’électrolyte sans contamination
Le capteur de débit à ultrasons à fixation par pince de la série CPD (modèle 3803) répond à une contrainte différente : surveiller le débit d’électrolyte sans le contaminer. Ce capteur offre une installation par fixation par pince sans découpe de tuyau, une mesure sans contact et sans contamination, une grande compatibilité avec les fluides corrosifs, ainsi qu’une mesure bidirectionnelle. Il est utilisé pour la surveillance non invasive du débit d’électrolyte, garantissant la précision de l’injection et détectant les bulles ou les fuites. Il est déployé sur 10 à 30 lignes de production chez des fabricants de batteries lithium-ion et d’équipements liés aux énergies nouvelles en Chine, aux États-Unis, en Allemagne, en Corée, au Japon, en Inde, à Singapour et en Thaïlande. Au cours de 2 à 3 ans de fonctionnement stable, les installations ont permis d’améliorer la homogénéité des batteries, de réduire le taux de rebut, de limiter l’entretien et de renforcer la sécurité de la production, tout en résolvant les problèmes de risque de contamination et de découpe des conduites associés aux capteurs en ligne traditionnels.

3. Fabrication électronique : dosage de micro-débits et soudage
Le capteur de débit ultrasonique à faible débit de la série TGU (modèle 3806) permet la mesure de débits ultra-faibles dans la production électronique. Il mesure les micro-débits pulsés jusqu’à 1 ml/min avec une précision de ±1 % et une réponse rapide aux fluctuations de débit, permettant ainsi la mesure et le contrôle en temps réel, la détection des bulles, des obstructions et des fuites, ainsi que l’enregistrement des données de processus. Sa conception se caractérise par l’absence de pièces mobiles, une résistance à la corrosion, un fonctionnement sans entretien, une mesure bidirectionnelle et des connecteurs standard pour une installation rapide. Ce capteur a été adopté par des entreprises de fabrication électronique, des usines SMT/EMS et des fabricants d’équipements de soudage par vague sélectif aux États-Unis, en Chine, en Allemagne, en Italie, en France, au Royaume-Uni et aux Pays-Bas. Les mises en œuvre réalisées sur une période de 1 à 3 ans ont permis d’améliorer la qualité et la régularité du soudage, de réduire les défauts de soudure à froid et les manques de soudure, de diminuer le gaspillage de flux et les coûts de retouche, et d’augmenter le rendement de production.

Contexte du marché : la détection de débit par ultrasons connaît un essor en matière d’achats

Le marché global des débitmètres était estimé à 10,64 milliards de dollars en 2024 et devrait atteindre 15,17 milliards de dollars d’ici 2030, selon Grand View Research. Au sein de ce marché, le segment des débitmètres à ultrasons était évalué à 1,52 milliard de dollars en 2025 et devrait atteindre 2,28 milliards de dollars d’ici 2031, selon Mordor Intelligence. L’Asie-Pacifique détenait la plus grande part régionale du marché des débitmètres à ultrasons en 2025, avec 38,6 %, selon Fortune Business Insights — une concentration qui correspond à la répartition géographique des chaînes d’approvisionnement de la fabrication de batteries et de composants électroniques.

Des données sectorielles spécifiques confirment les opportunités pour les équipementiers. Le marché du contrôle de débit dans l’industrie des semi-conducteurs était estimé à 5,83 milliards de dollars en 2024, principalement axé sur la gestion des fluides de haute pureté, selon Market Research Future. Le segment des débitmètres à ultrasons à pince était évalué à 1,25 milliard de dollars en 2024 et devrait connaître un TCAC de 7,4 % jusqu’en 2032, selon Global Information, Inc. En matière de normes, la norme ISO 24062:2023 spécifie les exigences relatives aux débitmètres à ultrasons à pince à temps de transit pour les liquides et les gaz dans des conduites fermées, et les capteurs médicaux — y compris les capteurs de débit pour les ventilateurs et l’administration de médicaments — sont soumis aux systèmes de gestion de la qualité de la norme EN ISO 13485. Pour les acheteurs OEM, cela signifie que la mesure de débit par ultrasons constitue une catégorie quantifiable, ancrée dans des normes et dotée de budgets dédiés dans les secteurs médical, des semi-conducteurs et industriel.

Capteurs à pince ou en ligne : un cadre d’intégration pour les équipementiers

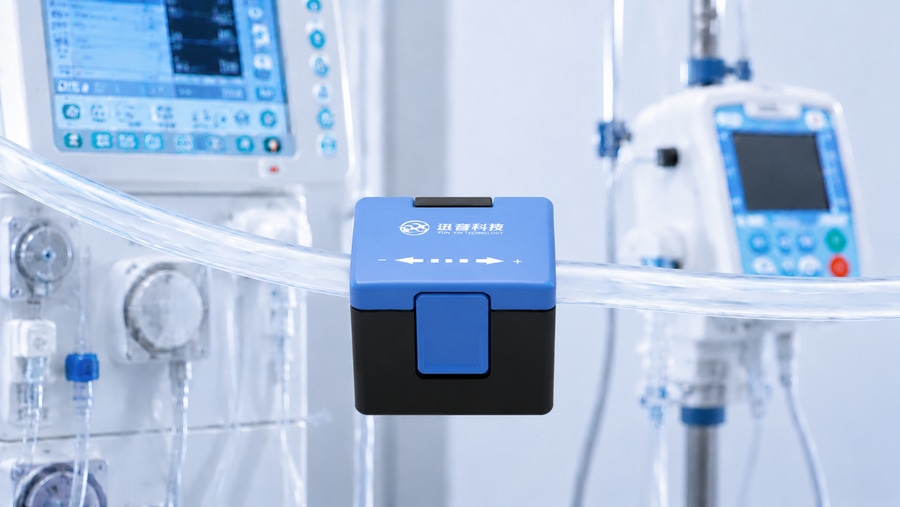

Pour les intégrateurs OEM, le choix architectural principal porte sur les capteurs à pince (non invasifs) ou les débitmètres en ligne, et XY-TEK propose les deux solutions. Les capteurs à pince, tels que les séries CPD, CS et CG, se fixent à l’extérieur des tuyauteries existantes, préservant ainsi l’intégrité du circuit de fluide. Les avantages avérés sont évidents : pas de découpe de tuyau, aucun risque de contamination et une compatibilité avec les milieux corrosifs, comme démontré dans les applications d’injection d’électrolyte et de refroidissement par liquide. Les capteurs en ligne, tels que ceux des séries TPD et TPK, s’intègrent directement à la tuyauterie et offrent une précision de ±2 % pour des diamètres de tuyau compris entre DN4 et DN50, ce qui convient aux installations permanentes où le capteur peut être intégré au système dès le départ.

Cadre de décision : optez pour un capteur à pince lorsque le circuit de fluide doit rester fermé, que le milieu est corrosif ou stérile, ou qu’il s’agit d’une modernisation ; optez pour un capteur en ligne lorsque celui-ci peut être intégré dès le départ à l’architecture d’origine du système et qu’un point de mesure en ligne permanent de DN4 à DN50 est requis.

Une limite importante doit être prise en compte lors de l’évaluation : la mesure ultrasonique par serrage dépend de l’état physique de la tuyauterie existante. La série CG est conçue pour les tuyaux en plastique souples présentant des surfaces intérieures et extérieures lisses, tandis que les séries CS et CPD sont destinées aux tuyaux en plastique rigides tels que le PFA, le PTFE et le PVDF. Si le système cible utilise des tuyaux présentant des surfaces rugueuses, des parois composites ou des dimensions non standard, une configuration en ligne peut s’avérer être le choix le plus fiable. Dans la pratique, les spécifications des tuyaux doivent être finalisées avant de choisir l’architecture du capteur.

Perspectives : la capacité comme critère d’achat

Pour les acheteurs passant de la phase d’évaluation à celle de mise en œuvre, les critères de sélection des capteurs de débit à ultrasons évoluent. Les fiches techniques statiques restent indispensables, mais ce sont les questions opérationnelles qui permettent de différencier les fournisseurs : le matériau du boîtier peut-il être modifié pour assurer la compatibilité avec le fluide ? Le protocole de communication peut-il être adapté au contrôleur existant ? L’impression du logo, l’interface et la taille du capteur peuvent-elles être adaptées sans allonger le calendrier de développement ? Les réponses documentées de XY-TEK résident dans ses options de personnalisation — taille du capteur, interface, impression du logo, protocole de communication et matériau du boîtier —, soutenues par des tests à 100 % avant expédition, une inspection par un organisme tiers disponible et un délai de production de 1 à 2 mois pour une quantité minimale de commande de 50 unités. Pour les équipes d’approvisionnement des équipementiers (OEM), la qualité d’un capteur dépend entièrement du processus d’ingénierie qui le sous-tend ; c’est sa capacité d’adaptation qui constitue le véritable facteur de différenciation.
