Capteurs de débit à ultrasons XY-TEK : la précision au service des secteurs médical, des bioprocédés et de l'automatisation

{{{sourceTextContent.subTitle}}}

Détection par ultrasons pour le contrôle des fluides critiques

{{{sourceTextContent.description}}}

Pourquoi la mesure précise du débit est plus importante que jamais

Dans des secteurs allant des équipements médicaux de réanimation aux lignes de production automatisées à grande vitesse, la capacité à mesurer et à surveiller avec précision le débit d’un fluide sans contaminer le processus est devenue une exigence essentielle. Les débitmètres mécaniques traditionnels comportent des pièces mobiles, entraînent des pertes de charge et s’usent avec le temps, tandis que les capteurs à contact présentent un risque de contamination croisée. Cela a conduit à se tourner vers la technologie ultrasonique non invasive, capable de mesurer le débit de manière externe tout en préservant l’intégrité du fluide.

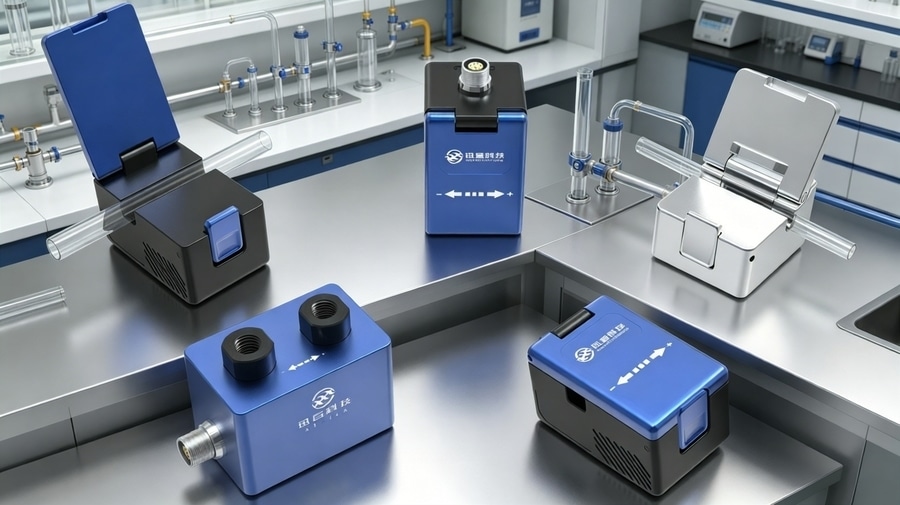

La gamme de capteurs de débit à ultrasons XY-TEK

XY-TEK a développé une gamme complète de produits comprenant des capteurs à pince, en ligne, à usage unique et de détection de bulles, chacun étant conçu pour des environnements opérationnels spécifiques. Nos technologies de base reposent sur la méthode ultrasonique de mesure du temps de transit, permettant une mesure du débit en temps réel, sans contact et sans pièces mobiles.

1. Capteur de débit à pince de la série CG : un capteur à pince polyvalent avec une plage de débit de 0,02 à 20 L/min et une précision de ±1 %. Doté d’une fonction de détection des bulles d’air, d’une mesure bidirectionnelle du débit et de multiples sorties (analogique, impulsionnelle, RS485), il est largement utilisé dans l’automatisation industrielle, le secteur biopharmaceutique et les dispositifs médicaux.

2. Capteur de débit à pince de la série CPD – Capteur industriel non invasif (0,1 à 50 L/min, précision de ±2 %) doté d’un écran LED intégré. Conçu pour les secteurs du traitement de l’eau, de l’agroalimentaire et des semi-conducteurs, il prend en charge la surveillance des bulles d’air et dispose d’une sortie numérique.

3. Capteurs de débit en ligne des séries TPK / TPD – Ces débitmètres en ligne (0,5 – 100 L/min, précision de ±2 %) sont fabriqués en acier inoxydable et en plastiques techniques ; ils ne comportent aucune pièce mobile et nécessitent peu d’entretien. Ils sont destinés à l’automatisation industrielle, à la fabrication de batteries, aux procédés chimiques et aux systèmes de refroidissement par liquide.

4. Capteur de débit à usage unique de la série SU – Fabriqué à partir de polymères biocompatibles, ce capteur mesure des débits compris entre 0,05 et 10 L/min et est destiné à la fabrication biopharmaceutique et médicale à usage unique. Il prend en charge les applications stériles et la surveillance hygiénique des fluides.

5. Capteur de débit pulsatile série TH – Capteur ultrasonique hémodynamique (0,01 – 15 L/min, précision de ±2 %) conçu pour les tests de débit cardiovasculaire dans les laboratoires de recherche et médicaux.

6. Détecteur de bulles série BG – Capteur à ultrasons sans contact, doté d’une plage de détection et d’un temps de réponse personnalisables, utilisé dans les dispositifs médicaux, les bioprocédés et le dosage dans l’industrie agroalimentaire.

La précision en pratique : principaux scénarios d’application
La polyvalence des capteurs XYTEK se reflète dans trois grands secteurs d’activité :

1. Dispositifs médicaux et systèmes de maintien des fonctions vitales

Les capteurs de débit XY-TEK sont utilisés pour la surveillance non invasive et sans contamination du flux sanguin dans les appareils de dialyse, les circuits ECMO et les cathéters cardiaques artificiels. La série CG se fixe sur des tubulures souples de qualité médicale et détecte les bulles d’air dans la circulation extracorporelle, améliorant ainsi directement la sécurité des patients.

2. Flux de procédés biopharmaceutiques

Dans les salles blanches, nos capteurs à pince permettent une surveillance en temps réel des solutions tampons, des milieux de culture et de l’eau purifiée sans entrer en contact avec le fluide. Le capteur à usage unique de la série SU prend en charge les applications stériles pour les lignes de bioprocédés à consommables.

3. Automatisation industrielle et fabrication de précision

Pour les systèmes de pulvérisation, de dosage et de nettoyage, les séries CPD et TPK offrent une résolution de micro-débit allant jusqu’à 0,05 ml/min. Elles fonctionnent de manière fiable dans des environnements poussiéreux et humides, et prennent en charge la régulation en boucle fermée pour les applications industrielles en Allemagne et aux États-Unis.

Comparaison avec les méthodes de mesure de débit conventionnelles

Par rapport aux débitmètres mécaniques à turbine ou à engrenages, les capteurs de débit à ultrasons éliminent les pièces mobiles, les pertes de charge et l’usure mécanique, ce qui réduit la maintenance et améliore la fiabilité à long terme. Ils évitent également la contamination du fluide – un avantage essentiel dans les environnements médicaux et de bioprocédés. (Remarque : la technologie ultrasonique est particulièrement adaptée aux fluides propres et pauvres en particules ; les milieux fortement aérés ou à haute viscosité peuvent nécessiter d’autres approches.)

Perspectives pour les capteurs de débit spécialisés

À mesure que l’automatisation et la médecine de précision progressent, la demande en capteurs de débit compacts, non invasifs et de haute précision continuera de croître. L’expertise ciblée de XYTEK dans les applications à petit diamètre et à faible débit nous permet de répondre aux besoins tant des équipementiers médicaux établis que des intégrateurs émergents en automatisation industrielle. Les progrès futurs en matière de miniaturisation des capteurs, de normalisation des sorties numériques et de compatibilité avec les bioprocédés à usage unique guideront la prochaine génération de notre feuille de route produit.
