Débitmètre à pince CPD pour équipements de nettoyage humide

{{{sourceTextContent.subTitle}}}

Une précision non invasive pour un contrôle plus intelligent des procédés chimiques

{{{sourceTextContent.description}}}

Contexte de l'application

Dans le processus de fabrication électronique, le nettoyage constitue une étape cruciale. Presque toutes les opérations (par exemple après une gravure ou une découpe) nécessitent l'élimination minutieuse de la poussière de silicium, des matières organiques, des ions métalliques et des impuretés présentes à la surface, afin de garantir les performances des composants et la stabilité des processus en aval.

Actuellement, la technologie de nettoyage humide évolue vers plus d’efficacité, d’intelligence et de respect de l’environnement. Les équipements de nettoyage utilisent généralement des systèmes à cuve ou à pulvérisation, associés à la technologie ultrasonique, à des réactifs acides ou alcalins (tels que l’hydroxyde de potassium ou le peroxyde d’hydrogène) et à des processus de rinçage, afin d’obtenir un nettoyage hautement efficace à des températures spécifiques. Les flux de travail types comprennent le pré-nettoyage, le nettoyage chimique, le rinçage et le séchage.

Le processus de nettoyage affecte non seulement la qualité des produits, mais entraîne également des coûts d’exploitation élevés : la consommation de produits chimiques est considérable, la pureté diminue inévitablement au cours de l’utilisation et le traitement des eaux usées représente une lourde charge pour l’environnement. Les lignes de production traditionnelles reposent encore sur l’ajout manuel de produits chimiques liquides, dont la quantité et le moment d’ajout sont difficiles à contrôler avec précision. Cela entraîne des fluctuations de la concentration en produits chimiques, des résultats de nettoyage instables et des risques potentiels pour la sécurité.

Dans ce contexte, un système automatisé et précis de mesure du débit de circulation des produits chimiques est devenu le choix idéal pour moderniser les équipements de nettoyage. Le module de mesure et de contrôle du débit doit surveiller en temps réel les paramètres clés des produits chimiques et contrôler automatiquement leur réapprovisionnement et leur évacuation selon une logique prédéfinie. Cela garantit une qualité stable des produits chimiques tout en optimisant leur utilisation et en réduisant les déchets et les émissions. En tant que « nerf sensoriel » de ce système de contrôle intelligent, la précision, la fiabilité et la répétabilité du débitmètre à ultrasons influencent directement la qualité et la stabilité du processus de nettoyage.

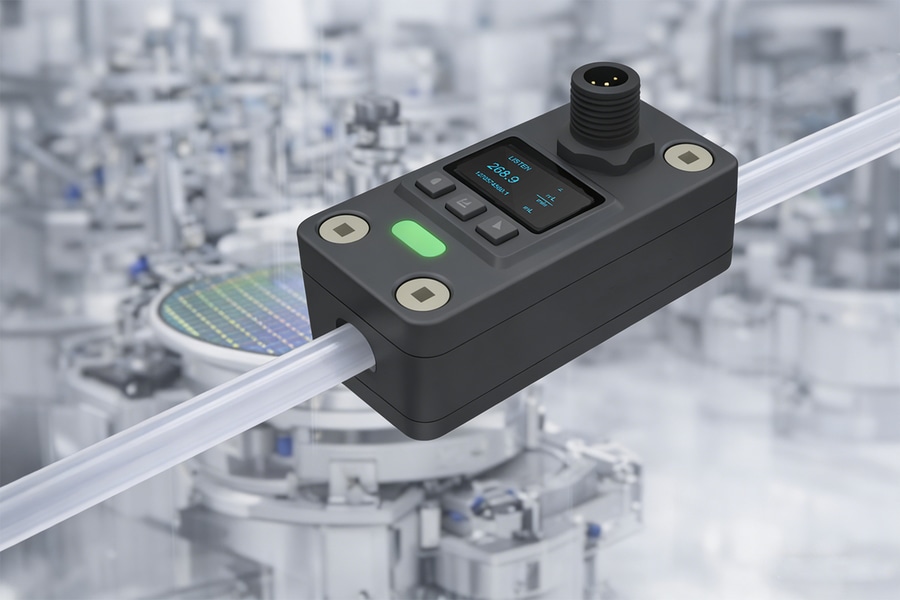

Le capteur de débit / débitmètre à ultrasons à fixation par colliers CPD est conçu pour les systèmes de circulation des produits chimiques et d’alimentation en eau des équipements de nettoyage humide. Il permet une mesure non invasive du débit et prend en charge le retour d’information en temps réel ainsi que le contrôle automatique. Doté d’un boîtier résistant à la corrosion et d’un format compact, le capteur de débit / débitmètre à ultrasons CPD est compatible avec divers types d’équipements de nettoyage.

Défis du secteur

La mesure du débit dans les équipements de nettoyage humide se heurte à de multiples défis liés aux caractéristiques du procédé, aux propriétés du fluide et aux exigences spécifiques de l’environnement de production.
1. Précision insuffisante de la mesure du débit des produits chimiques : l’ajout de produits chimiques de nettoyage (par exemple, acides forts, alcalis, oxydants) nécessite un contrôle précis et segmenté. Dans les systèmes de dosage automatiques, l’ajout de produits chimiques doit souvent être précis à l’ordre du ml. La détection de débits aussi infimes impose des exigences extrêmement élevées en matière de sensibilité, de résolution et de stabilité du capteur de débit.
Les débitmètres classiques présentent souvent un biais de mesure dans la plage des faibles débits, ce qui ne permet pas de répondre aux besoins de mélange précis et de maîtrise des coûts. Les erreurs de mesure du débit des produits chimiques entraînent des fluctuations de concentration et un nettoyage inégal, ce qui provoque la présence d’impuretés résiduelles à la surface des plaquettes et réduit le rendement de production.
2. Risques de corrosion et de contamination : Les produits chimiques utilisés pour le nettoyage, tels que l’acide fluorhydrique (HF), l’acide nitrique, l’hydroxyde de potassium (KOH) et le peroxyde d’hydrogène, sont hautement corrosifs. Les pièces métalliques ou les plastiques courants présents dans les débitmètres traditionnels sont sujets à la corrosion, au vieillissement, voire à la dissolution après un contact prolongé. Cela entraîne non seulement une imprécision dans la mesure du débit, mais peut également introduire une contamination par des ions métalliques dans le fluide de nettoyage, affectant gravement la pureté des plaquettes. Ce problème de compatibilité des matériaux oblige de nombreux fabricants d’équipements à remplacer fréquemment leurs débitmètres, ce qui augmente les coûts de maintenance et les temps d’arrêt.
3. Interférences dues aux bulles : les produits chimiques de nettoyage peuvent contenir des concentrations spécifiques de particules ou générer des microbulles lors de leur utilisation. Ces impuretés et ces bulles peuvent perturber le fonctionnement des débitmètres mécaniques, entraînant une augmentation des erreurs dans les résultats de mesure du débit.
4. Consommation de ressources et complexité de la tuyauterie : le processus de nettoyage consomme une grande quantité d’eau (par exemple, les cuves de rinçage doivent être réapprovisionnées en continu) et le tracé de la tuyauterie est complexe. Sans retour d’information en temps réel sur le débit, il est impossible d’optimiser le recyclage de l’eau de nettoyage, ce qui entraîne une augmentation des rejets d’eaux usées et un gaspillage d’énergie.
5. Maintenance et étalonnage : le nettoyage des lignes de production nécessite que les équipements fonctionnent 24 heures sur 24, 7 jours sur 7. Les débitmètres doivent résister à des environnements acides et ne nécessiter qu’un entretien minimal. Les débitmètres traditionnels nécessitent souvent un entretien régulier, ce qui augmente le risque de temps d’arrêt.
6. Contraintes d’installation dans des espaces restreints : les équipements de nettoyage visent une utilisation optimale de l’espace, ce qui se traduit par des réseaux de tuyauterie compacts offrant un espace très limité pour l’installation des débitmètres. Les débitmètres traditionnels nécessitent de longues sections de tuyauterie droites pour leur installation, et leur encombrement peut gêner l’agencement et l’entretien d’autres composants.
7. Gestion collaborative des systèmes multi-produits chimiques : Les équipements de nettoyage doivent traiter simultanément plusieurs produits chimiques — nettoyants acides, oxydants, eau de rinçage, etc. Chaque fluide présentant des caractéristiques différentes, les débitmètres intégrés aux équipements doivent être capables de mesurer avec précision le débit de ces différents fluides afin de réduire la complexité et le coût des équipements.

Présentation de l’application du capteur de débit à fixation par serrage CPD

Répondant aux besoins de mesure du débit des équipements de nettoyage humide, les capteurs de débit / débitmètres à ultrasons à fixation par serrage CPD sont capables de fournir des résultats de mesure précis et reproductibles sans entrer en contact avec aucun produit de nettoyage, fournissant ainsi des données de débit précises pour les systèmes de contrôle d’automatisation intelligents.
1. Circulation des produits chimiques et réapprovisionnement précis : dans les systèmes d’alimentation et de circulation de produits chimiques, le débitmètre est intégré à la ligne de dosage afin de mesurer en temps réel le débit des produits chimiques ajoutés à la cuve de nettoyage. Le CPD offre une résolution de mesure allant jusqu’à 0,1 ml. Les données de débit en temps réel sont transmises à l’automate programmable (PLC). Grâce à une logique prédéfinie (par exemple, ajout de 20 ml de KOH pour 10 000 plaquettes), l’automate programmable (PLC) ajuste la fréquence de la pompe ou l’ouverture de la vanne de régulation, formant ainsi un circuit de régulation en boucle fermée. Cela permet un dosage dynamique, maintenant la concentration en produits chimiques dans la plage optimale du processus et garantissant la stabilité.
2. Surveillance de l’alimentation en eau de rinçage : installé à la sortie de la cuve de rinçage et sur les branches d’alimentation, le débitmètre surveille le débit d’eau ultra-pure ou de fluide de rinçage. En mesurant avec précision les débits entrants et sortants, le système de nettoyage peut évaluer de manière intelligente l’efficacité du rinçage et les variations de la qualité de l’eau. Cela permet de minimiser la consommation d’eau et le rejet d’eaux usées tout en garantissant la qualité du nettoyage, ce qui se traduit par d’importantes économies d’eau et réductions de coûts.
3. Surveillance de la sécurité et des systèmes auxiliaires : les capteurs de débit / débitmètres à pince CPD sont déployés dans les tuyauteries de chauffage, de circulation ou de filtration. Des seuils prédéfinis déclenchent des alarmes automatiques en cas d’anomalies de débit. Le débitmètre CPD intègre une fonction de détection des bulles d’air capable d’identifier en temps réel les microbulles (diamètre ≥ 1/3 du diamètre intérieur du tuyau), ce qui facilite la traçabilité des données de débit et de volume.
4. Absence de corrosion et contamination nulle : le capteur de débit / débitmètre à pince CPD utilise un boîtier résistant à la corrosion et peut être fixé directement sur la paroi extérieure de la tuyauterie du fluide de nettoyage. Les signaux ultrasoniques traversent la paroi du tuyau pour effectuer la mesure, ce qui maintient le capteur de débit totalement isolé des acides et alcalis puissants. Cette conception offre un triple avantage :
1. Le canal de mesure du débit est à l’abri de la corrosion, ce qui garantit une durée de vie plus longue que celle des débitmètres à contact.
2. Il élimine le risque de contamination du liquide chimique par le débitmètre, garantissant ainsi la pureté du nettoyage.
3. L’entretien ne nécessite pas de vidange du tuyau ; le capteur de débit / débitmètre CPD peut être retiré directement, ce qui simplifie considérablement le processus.
5. Adaptabilité et intelligence pour les fluides complexes : Les algorithmes avancés de traitement du signal ultrasonique utilisés dans le capteur de débit / débitmètre CPD identifient et compensent efficacement les interférences causées par les microbulles et les particules solides présentes dans le fluide. Il fournit des données de débit stables et fiables pour tous les types de fluides de nettoyage.
6. Intégration système et automatisation : Le débitmètre CPD offre des interfaces pratiques et de nombreuses fonctionnalités. Il prend en charge les principaux protocoles de communication industriels (tels que Modbus, Profibus) pour une intégration aisée dans l’automate programmable (PLC) ou le système de contrôle central de l’équipement de nettoyage. Les données de mesure sont non seulement utilisées pour le contrôle en temps réel, mais peuvent également être enregistrées, stockées et transférées vers le système d’exécution de la fabrication (MES). Cela permet la traçabilité de la consommation de produits chimiques par lot de nettoyage de carbure de silicium, la comptabilité analytique et l’optimisation des processus, fournissant ainsi des données clés pour une gestion affinée et une fabrication intelligente.

Points forts de l’application

L’utilisation du capteur de débit / débitmètre à ultrasons à fixation par serrage CPD dans les équipements de nettoyage humide apporte une valeur ajoutée en termes d’amélioration des processus, de réduction des coûts et de contrôles d’automatisation.
1. Stabilité et efficacité de nettoyage améliorées : une répétabilité élevée (±0,1 % FS) et un temps de réponse de l’ordre de la milliseconde garantissent un réapprovisionnement précis en produits chimiques, réduisant ainsi les fluctuations de concentration. Cela améliore la cohérence des résultats de nettoyage, réduit les taux de casse des plaquettes et les impuretés résiduelles, et contribue à améliorer le rendement de conversion des cellules de plus de 15 %.
2. Réduction des coûts et optimisation environnementale : la conception sans contact optimise les taux d’utilisation des produits chimiques et réduit les rejets de liquides usés. Elle simplifie le réseau de tuyauterie et diminue les coûts de maintenance. La structure ne nécessitant aucun entretien réduit les temps d’arrêt, facilitant ainsi le passage d’un fonctionnement manuel à un contrôle automatique.
3. Résistance à la corrosion et garantie de sécurité : le boîtier est fabriqué à partir de matériaux résistants aux acides et aux alcalis, ce qui le rend adapté aux environnements d’exploitation complexes.
4. Excellente applicabilité technique : le capteur de débit / débitmètre CPD est compact, ne nécessite aucune découpe de tuyauterie et impose très peu d’exigences en matière de sections de tuyauterie droites. Il s’adapte parfaitement aux configurations de tuyauterie étroites et complexes à l’intérieur des équipements de nettoyage, facilitant ainsi la conception et la maintenance de ces derniers.
5. Évolution intelligente : l’adaptabilité multimédia et l’intégration de l’IoT favorisent la traçabilité des données de débit et la maintenance prédictive. Cela améliore considérablement la qualité et la régularité du nettoyage, favorisant ainsi l’évolution intelligente des équipements pour répondre aux exigences avancées des processus.

Conclusion

Les données de débit précises fournies par le capteur de débit / débitmètre à ultrasons à fixation par serrage CPD permettent la maintenance prédictive, l’auto-optimisation des paramètres de processus et l’analyse « lean » de la consommation d’énergie et de matières.
Il aide les fabricants d’équipements de nettoyage à mettre en place des processus de nettoyage plus intelligents, plus transparents et plus efficaces, leur permettant ainsi d’améliorer la maîtrise des coûts et d’assurer une qualité de produit plus stable, pour acquérir un avantage concurrentiel durable.
