CDS Chemical Supply Devices Capteur de débit --- Série CPD

{{{sourceTextContent.subTitle}}}

Mesure du débit d'un système de distribution de produits chimiques

{{{sourceTextContent.description}}}

Contexte de l'application
L'armoire d'approvisionnement chimique CDS (Chemical Delivery System) est utilisée pour l'approvisionnement et la distribution centralisés de produits chimiques de haute pureté, jouant un rôle important à plusieurs étapes des processus automatisés. Les liquides transportés comprennent les photorésines, les boues, les acides forts (tels que H₂SO₄, HF), les alcalis forts (tels que KOH, NH₄OH) et les solvants organiques (tels que IPA, PGMEA).
Ces produits chimiques sont transportés avec précision par des pipelines jusqu'à l'équipement de traitement par voie humide. L'équipement CDS adopte généralement des armoires d'alimentation, des pompes, des filtres et des capteurs/débitmètres "un actif, un de secours", ce qui permet d'obtenir un dosage automatisé, une pression constante/un débit constant et un risque de contamination nul.

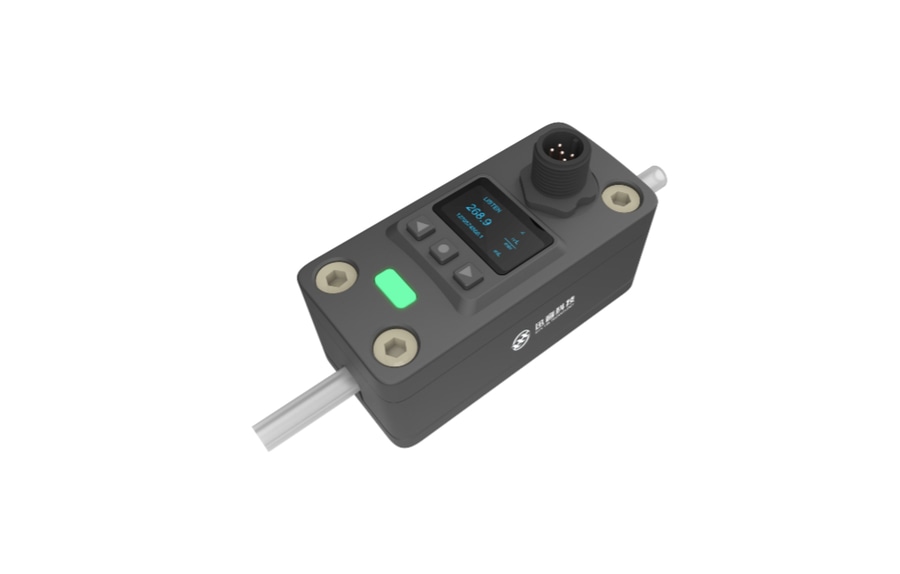

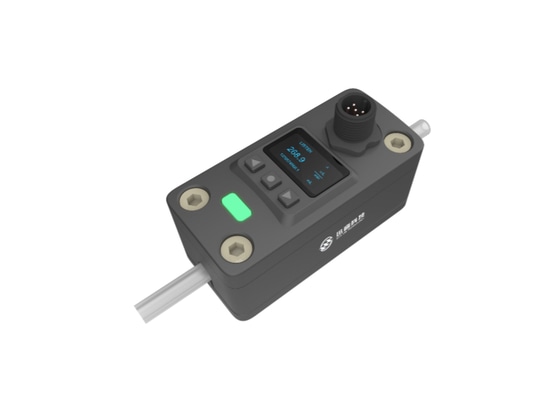

Le capteur de débit / débitmètre ultrasonique à pince XY-TEK CPD, en tant qu'outil de mesure de débit non invasif, peut être intégré de manière transparente dans la tuyauterie de circulation des armoires CDS, fournissant une mesure de débit en temps réel et prenant en charge le contrôle numérique en boucle fermée de l'ensemble du processus. Le capteur de débit / débitmètre à ultrasons CPD utilise des matériaux de boîtier résistants à la corrosion, a une taille compacte et convient à l'installation dans des environnements d'équipement de distribution de produits chimiques à espace limité.
Défis liés à la mesure du débit dans les CDS
Les armoires de distribution de produits chimiques CDS sont confrontées à de multiples défis dans les processus de haute précision, qui affectent l'efficacité de la production, la sécurité et le contrôle des coûts.
1. Les fluides corrosifs tels que HF, H₂SO₄, KOH provoquent la corrosion et la fuite des débitmètres métalliques traditionnels en quelques mois, ce qui entraînera la contamination des produits chimiques et causera des problèmes de sécurité
2. Les liquides chimiques visqueux tels que les adhésifs ont une viscosité >1000 cP, ce qui peut obstruer la tuyauterie du débitmètre, entraînant des mesures de débit inexactes.
3. Les ions métalliques des débitmètres peuvent contaminer les produits chimiques ultra-purs.
4. Les opérations de démontage lors de l'installation et de la maintenance des débitmètres en ligne augmentent le risque de contamination des tuyaux.
5. La disposition dense des tubes internes dans les armoires d'alimentation laisse un espace d'installation très limité pour les capteurs de débit.
6. Les débitmètres nécessitant de longues sections de tubes droits sont difficiles à installer dans les canalisations complexes.
7. Les processus avancés exigent une précision de contrôle du débit de ±2%, que certains débitmètres ont du mal à atteindre.
8. L'instabilité des mesures dans les faibles débits (<1 L/min) affecte la précision du dosage des produits chimiques.
Caractéristiques du capteur de débit / débitmètre à ultrasons à pince CPD
- Mesure non invasive du débit, résolvant complètement les problèmes de corrosion et de contamination
- Les capteurs/ débitmètres à pince CPD sont installés à l'extérieur de la tuyauterie, complètement isolés des produits chimiques corrosifs, sans pièces mobiles et sans risque de contamination.
- Capables de mesurer divers liquides visqueux
- Peuvent être fixés à l'extérieur sur divers matériaux de tubes rigides tels que le PFA, le PTFE et le PP.
- Léger et compact, installation flexible, s'adaptant aux contraintes d'espace interne de l'équipement
- La conception à pince ne nécessite pas de couper le tube ; l'installation peut être réalisée en quelques minutes.
- Faible besoin en tubes droits (5D en amont, 3D en aval), installation facile même dans des configurations de tuyauterie complexes.
- Précision de mesure du débit de 2 %, répétabilité jusqu'à ±0,1 % et vitesse de réponse de l'ordre de la milliseconde.
- Fonction intégrée de détection des bulles et prise en charge de la mesure bidirectionnelle du débit.
Scénarios de mesure de débit de l'armoire d'approvisionnement chimique CDS
1. Système d'approvisionnement en liquide adhésif
Les liquides adhésifs ont une viscosité élevée ; certains débitmètres comportant des pièces mobiles peuvent présenter des erreurs de mesure lors de la mesure des liquides adhésifs, ce qui entraîne un surajout ou un approvisionnement insuffisant.
Solution :
Installer des capteurs de débit à ultrasons CPD à pince / des débitmètres sur les principales canalisations d'approvisionnement afin de contrôler le débit total en temps réel.
Installer des capteurs/ débitmètres à ultrasons CPD à pince sur les canalisations des sous-branches pour contrôler avec précision le débit distribué à chaque branche de distribution.
2. Système de distribution de boues CMP
Les boues CMP contiennent des particules solides qui peuvent endommager les débitmètres à pièces mobiles et provoquer une distribution inégale des boues.
Solution :
Installer des capteurs de débit / débitmètres à pince CPD sur les conduites de distribution principales et les conduites secondaires pour une mesure précise du débit.
L'automate programmable ajuste l'ouverture des vannes en fonction des données de mesure du débit en temps réel.
3. Système de distribution de liquides de haute pureté
Les liquides de haute pureté peuvent être contaminés par les capteurs/débitmètres en ligne.
Solution :
Clamp sur l'extérieur du tube, pas de contact avec le liquide, aucun risque de contamination.
Temps moyen entre les défaillances (MTBF) > 50 000 heures, longue durée de vie, faible fréquence et faible besoin de maintenance.
Valeur pour le client
- Prise en charge de la mesure de divers liquides : résout les problèmes de mesure de débit pour les produits chimiques à haute viscosité et fortement corrosifs.
- Maintenance simple : Conception sans entretien, ne nécessitant pas de nettoyage ou d'étalonnage fréquents.
- Installation facile : Aucune coupe de tube n'est nécessaire, ce qui permet une installation rapide en quelques minutes, sans affecter la production ou l'exploitation.
- Installation rapide : La conception à pince permet d'installer le capteur de débit en quelques minutes seulement.
- Pas de risque de fuite : la mesure non invasive du débit élimine les risques de fuite de produits chimiques.
- Amélioration de la précision du contrôle : Les données de débit en temps réel et de haute précision permettent un contrôle rapide en boucle fermée.
- Optimisation du processus : Les données de débit servent de base à la maintenance prédictive et à l'optimisation des processus.
- Traçabilité complète des données : Enregistre des données détaillées pour chaque canal d'approvisionnement en produits chimiques, ce qui favorise la traçabilité de la qualité.
- Alarmes d'anomalie : Alertes automatiques en cas de fluctuations anormales du débit.
