Liquides de refroidissement non conducteurs : Pourquoi les débitmètres à ultrasons sont le choix inévitable
{{{sourceTextContent.subTitle}}}
Capteur de débit pour le refroidissement par liquide
{{{sourceTextContent.description}}}
1. Introduction : Une étape critique dans l'évolution du refroidissement par liquide
Lorsque la consommation d'énergie d'une seule puce d'apprentissage de l'IA dépasse 1 000 W et que la densité thermique d'un rack de serveur GPU dépasse 100 kW, le refroidissement traditionnel par air - dont le coefficient de transfert thermique n'est que de 1/25 de celui d'un liquide - n'est plus une option, mais un goulot d'étranglement. Le refroidissement par liquide est rapidement passé du statut de "solution optionnelle" à celui de "solution obligatoire"
Cependant, le refroidissement par liquide n'est pas une technologie unique. Un choix fondamental est à la base de chaque architecture de refroidissement liquide : Le liquide de refroidissement doit-il être conducteur ? La réponse détermine l'architecture du système, les limites de sécurité et la logique de maintenance - et, en fin de compte, la technologie de mesure du débit à utiliser.
Ce rapport analyse le sujet sous trois angles :
1.Les raisons de l'adoption des liquides de refroidissement non conducteurs - facteurs techniques et caractère irremplaçable
2.Quels sont les scénarios de refroidissement liquide qui nécessitent des réfrigérants non conducteurs - des centres de données à la gestion thermique des batteries d'alimentation
3.Pourquoi les débitmètres à ultrasons présentent un avantage fondamental dans ces scénarios - nécessité au niveau du principe de mesure
2. Pourquoi utiliser des liquides de refroidissement non conducteurs ?
2.1 Conflit fondamental : efficacité du transfert de chaleur contre sécurité électrique
L'avantage fondamental du refroidissement par liquide réside dans la capacité thermique spécifique et la conductivité thermique élevées des liquides. Cependant, les objets refroidis sont des composants électroniques sous tension. Si le liquide de refroidissement est conducteur :
1.Toute fuite sur un circuit imprimé peut provoquer des courts-circuits immédiats et brûler les puces ou les cartes mères.
2.Les microfuites à l'intérieur des plaques froides peuvent entraîner des fuites sur les cartes de circuits imprimés et provoquer des défaillances catastrophiques.
3.Plusieurs couches d'isolation physique doivent être maintenues entre la boucle de fluide et les composants électroniques, ce qui augmente la résistance thermique.
L'adoption de liquides de refroidissement non conducteurs (fluides diélectriques) fait passer la "tolérance aux fuites" de "tolérance zéro" à "risque acceptable" Il ne s'agit pas d'une amélioration incrémentale mais d'un changement de paradigme architectural - il permet un contact direct du liquide avec les composants électroniques.
3. Pourquoi les débitmètres à ultrasons présentent-ils un avantage structurel dans les applications de fluides de refroidissement non conducteurs ?
3.1 Le besoin critique de mesurer le débit
Dans les systèmes de refroidissement par liquide, le débit n'est pas seulement une donnée de référence - c'est une variable de contrôle. Un contrôle précis du débit permet une régulation dynamique, une détection précoce des fuites ou des blocages, et une distribution équilibrée du débit sur plusieurs branches.
3.2 Limites des technologies courantes de mesure du débit avec les fluides non conducteurs
Débitmètres électromagnétiques : Échec technique
Les débitmètres électromagnétiques exigent une conductivité minimale du fluide de 5 à 20 μS/cm. Les liquides de refroidissement non conducteurs (généralement <0,01 μS/cm) se situent bien en dessous de ce seuil, ce qui rend les débitmètres électromagnétiques physiquement incompatibles.
Débitmètres à effet Coriolis : Utilisables mais coûteux
Les débitmètres à effet Coriolis peuvent mesurer les fluides non conducteurs, mais ils introduisent une perte de charge importante, sont sensibles aux vibrations et sont 3 à 5 fois plus chers que les solutions à ultrasons.
Débitmètres à turbine/rotamètre : Risques d'usure et de fiabilité
Ils contiennent des pièces mobiles susceptibles de s'user et de se bloquer, en particulier dans les environnements de centres de données fonctionnant 7×24 heures.

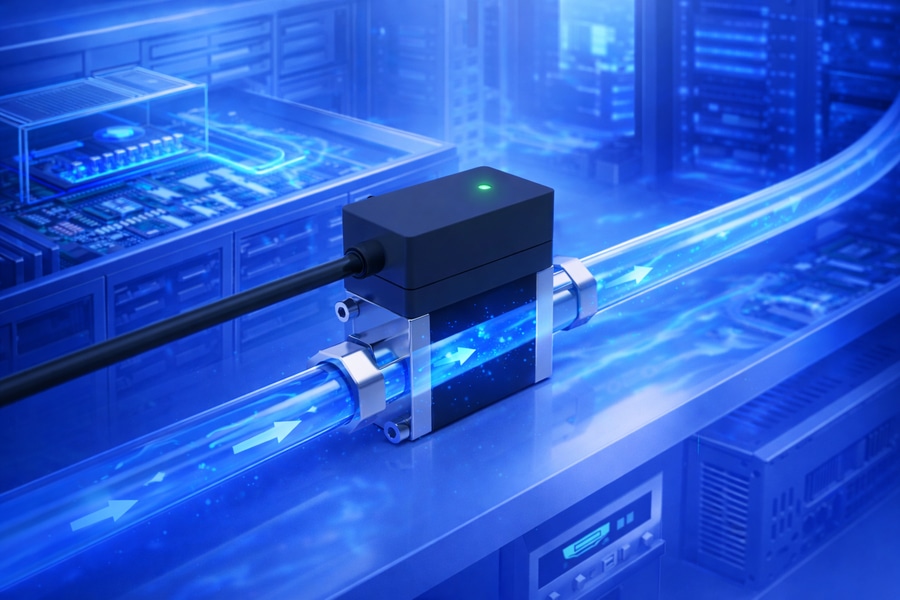

3.3 Débitmètres à ultrasons : Le choix de l'avenir
Les débitmètres à ultrasons XY-TEK fonctionnent selon le principe du temps de transit des ultrasons, qui est totalement indépendant de la conductivité du fluide. C'est l'origine de leur avantage technique.
Cinq avantages fondamentaux :
Compatibilité native avec les fluides diélectriques (hydrocarbures synthétiques, liquides fluorés, huiles minérales).
Mesure non intrusive (type Clamp-on) - pas de risque de fuite et pas de coupure de tuyaux.
Perte de pression nulle - pas d'impact sur l'efficacité du système de pompage.
Pas de pièces mobiles - pratiquement sans entretien en fonctionnement continu.
Large gamme de tailles de conduites - de DN6 à DN50, pour des débits allant de 1-2 L/min (GPU simple) à 100-300 L/min (racks à haute densité).
4.Produits apparentés ---TPD series Ultrasonic Flow Sensor / Flow Meters

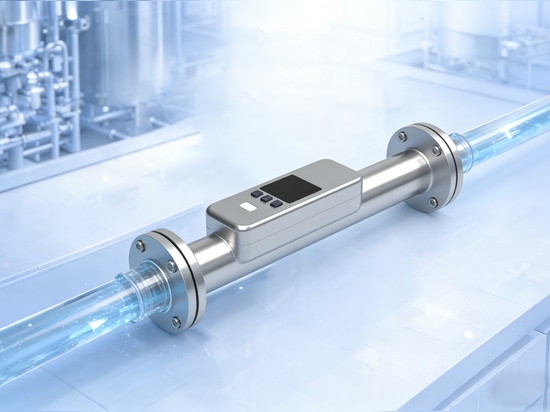

Les capteurs de débit / débitmètres à ultrasons en ligne de la série TPD se caractérisent par une conception intégrée avec un circuit intégré. Ils permettent une mesure directe du débit et un contrôle intuitif des données de débit, idéal pour l'automatisation industrielle, l'équipement de fabrication de batteries, le traitement de l'eau et la mesure du débit de refroidissement des liquides.
Gamme de tubes DN15-DN50, permettant la personnalisation des OEM et de la taille des tubes.
Les capteurs/ débitmètres ultrasoniques en ligne de la série TPD peuvent être intégrés dans les systèmes de fluides existants grâce à des raccords de tuyauterie normalisés au niveau international, avec une précision allant jusqu'à ±2%.
Les capteurs/débitmètres ultrasoniques en ligne de la série TPD sont constitués d'un tube droit sans pièces mobiles ni points morts, ce qui les rend résistants à l'usure et à l'entartrage, faciles à nettoyer et avec une perte de pression minimale.
Par rapport aux débitmètres à ultrasons à pince, l'étalonnage des débitmètres de la série TPD ne dépend pas du matériau et du diamètre du tube, ce qui permet une mesure immédiate dès l'intégration dans le système.
Les capteurs/débitmètres TPD sont largement utilisés dans les applications de remplissage et de pulvérisation, les dispositifs de fabrication de batteries, le refroidissement des liquides, les systèmes d'automatisation industrielle, etc.
Applications
Automatisation industrielle : Équipement de remplissage, équipement de pulvérisation, systèmes de refroidissement des liquides, systèmes de lubrification, systèmes de nettoyage, etc
Fabrication de batteries : Transfert de boues de batteries au lithium, systèmes de refroidissement de l'eau, etc
Traitement de l'eau : Systèmes de traitement des eaux usées
