Composants isolants en céramique d'alumine de grande taille : comment braser de manière fiable le Kovar, l'acier inoxydable et la céramique ?

{{{sourceTextContent.subTitle}}}

Brasage céramique-métal

{{{sourceTextContent.description}}}

Dans les systèmes électriques haute tension, les équipements sous vide, les dispositifs à semi-conducteurs et les instruments scientifiques, les structures isolantes de grande taille font généralement appel à la céramique pour assurer une isolation électrique fiable, tandis que les pièces métalliques assurent les fonctions de connexion mécanique, de montage par bride et d’étanchéité dans des conditions de fonctionnement données. L'assemblage de céramiques d'alumine avec des métaux, notamment le Kovar et l'acier inoxydable, constitue une solution technique essentielle pour réaliser ces assemblages composites.

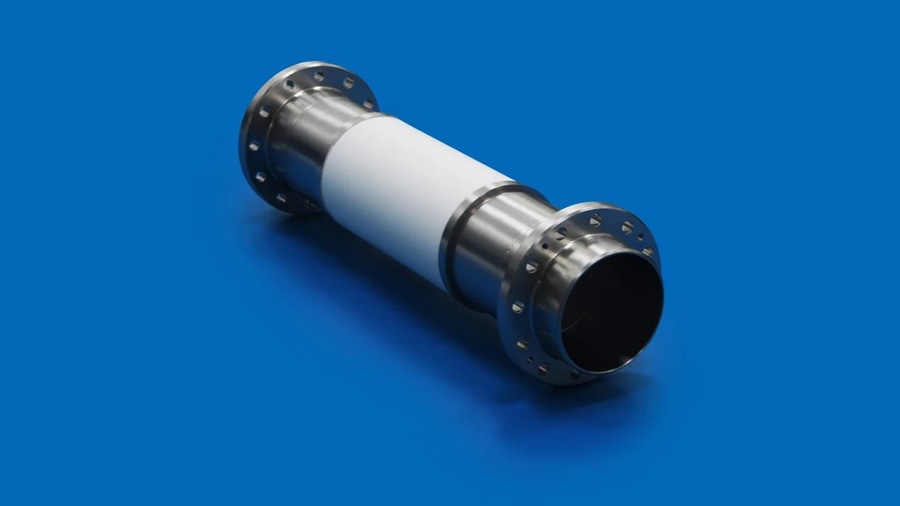

Contrairement aux petits isolateurs céramiques et aux traversées sous vide standard, les grands assemblages cylindriques brasés céramique-métal présentent des dimensions globales plus importantes, des longueurs de corps plus longues et des interfaces de liaison nettement plus étendues entre la céramique et le métal. Certaines pièces de grande taille peuvent atteindre une longueur totale de plusieurs centaines de millimètres, ce qui impose des exigences plus strictes en matière de compatibilité des matériaux, de tolérances d’usinage, de concentricité de l’assemblage et de procédés de brasage.

C’est pourquoi le brasage céramique-métal à grande échelle ne peut être considéré comme un simple agrandissement dimensionnel des petits joints hermétiques. Elle exige une optimisation globale couvrant le choix des nuances de matériaux, la conception structurelle, l’atténuation des contraintes thermiques, l’usinage de précision et les paramètres du procédé de brasage.

I. Pourquoi les composants isolants de grande taille nécessitent-ils une combinaison de céramique et de métal ?

Les matériaux uniques ont souvent du mal à répondre simultanément aux exigences d’isolation électrique, de connexion mécanique et d’intégration structurelle dans les grands équipements haute tension ou sous vide. La céramique d’alumine offre une excellente isolation électrique, une résistance aux hautes températures, une stabilité chimique et une compatibilité avec les environnements sous vide, ce qui explique son utilisation répandue dans les structures isolantes des systèmes haute tension et sous vide. Cependant, les céramiques sont intrinsèquement fragiles, ce qui limite leur utilisation dans les raccords à bride, les fixations mécaniques et l’assemblage avec les corps principaux des équipements.

Les métaux tels que l’acier inoxydable et le Kovar, en revanche, offrent une résistance mécanique et une usinabilité supérieures, ce qui permet de les usiner pour en faire des brides, des manchons, des bagues de raccordement et d’autres structures de montage. En recourant à la technologie d’étanchéité céramique-métal, il est possible d’allier les propriétés d’isolation électrique de la céramique aux capacités d’assemblage mécanique des métaux, ce qui permet aux composants d’assurer à la fois l’isolation électrique et la rigidité structurelle, ainsi que l’étanchéité hermétique requise pour certaines applications.

Dans les applications sous vide et à haute tension, cette combinaison céramique-métal revêt une importance particulière. La clé du succès ne réside pas seulement dans le choix des matériaux individuels, mais aussi dans la garantie d’une liaison fiable entre les différents matériaux lors du brasage et pendant le fonctionnement à long terme.
