Traversées de fibres optiques brasées céramique-métal pour applications sous vide poussé

{{{sourceTextContent.subTitle}}}

Céramique brasée sur métal

{{{sourceTextContent.description}}}

Dans un contexte où la fabrication de semi-conducteurs, les expériences optiques sous vide et les équipements industriels haut de gamme ne cessent de progresser vers une précision et une stabilité toujours plus grandes, les méthodes de transmission des signaux au sein des systèmes font l'objet d'améliorations significatives. En particulier dans les environnements de vide poussé et d’ultra-vide (UHV), la mise en place et la transmission de signaux optiques stables, sans fuite et à faibles pertes constituent désormais l’un des principaux défis techniques.

La technologie de brasage céramique-métal, en tant que solution avancée d’étanchéité hermétique, s’impose comme un procédé fondamental pour les composants électroniques et optiques sous vide à haute fiabilité. Parmi ces applications, les traversées sous vide pour fibres optiques constituent un exemple significatif de cette technologie dans le domaine de la transmission optique de précision.

I. Défis techniques liés à la transmission de signaux optiques sous vide poussé

Les conceptions traditionnelles de systèmes sous vide se heurtent à des obstacles majeurs lorsqu’il s’agit d’acheminer des signaux de fibres optiques depuis des environnements atmosphériques vers des chambres à vide.

Tout d’abord, les applications sous vide exigent des performances d’étanchéité rigoureuses. Même de minuscules fuites d’air peuvent compromettre la stabilité globale du système ou entraîner une défaillance de la chambre. Ensuite, les fibres optiques sont intrinsèquement sensibles aux contraintes mécaniques. L’installation de traversées à travers les parois de la chambre induit facilement des micro-flexions ou des dommages structurels, ce qui se traduit par une dégradation de la qualité du signal optique.

De plus, les équipements de pointe, notamment les outils de traitement des semi-conducteurs, les systèmes de détection laser et les chambres de réaction au plasma, doivent résister à des fluctuations de température continues, à des vibrations mécaniques et répondre à des exigences élevées en matière de fiabilité opérationnelle à long terme.

Par conséquent, les joints en caoutchouc traditionnels ou les simples structures métalliques à compression ne peuvent plus répondre aux exigences des systèmes sous vide haut de gamme modernes.

II. Principaux avantages de la technologie d’étanchéité par brasage céramique-métal

La structure d’étanchéité par brasage céramique-métal permet d’obtenir une liaison de niveau métallurgique entre le matériau céramique et la structure métallique grâce à un procédé de brasage à haute température, formant ainsi une interface de raccordement étanche, stable et fiable.

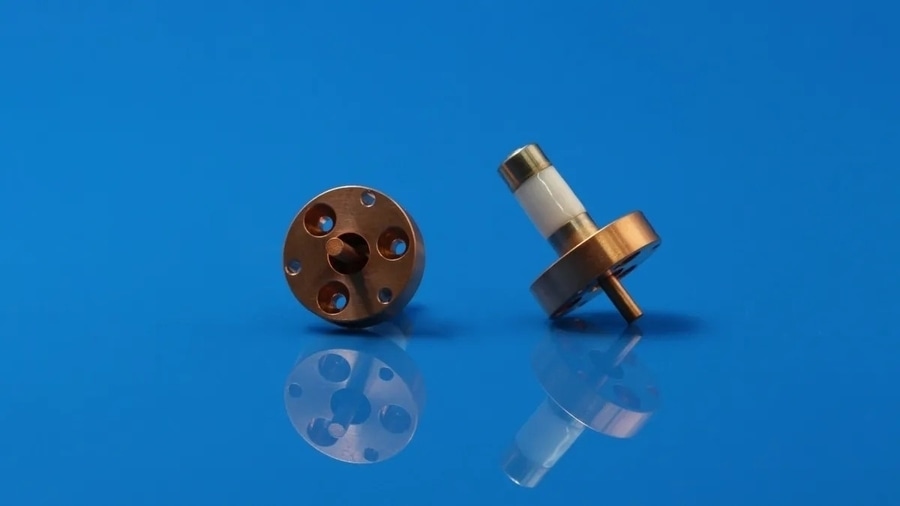

Traversées de fibres optiques brasées céramique-métal

Ses principaux avantages sont les suivants :

1. Structure hautement étanche aux gaz

L’interface d’étanchéité par brasage permet d’obtenir des performances d’étanchéité au vide stables à long terme et convient aux environnements de vide poussé et d’ultra-vide.

2. Conception adaptée à la dilatation thermique

En optimisant l’adéquation entre les matériaux céramiques et métalliques, les contraintes thermiques peuvent être efficacement réduites, ce qui renforce la fiabilité structurelle.

3. Résistance mécanique élevée et adaptabilité environnementale

Il présente d’excellentes propriétés de résistance aux hautes températures, à la corrosion et aux vibrations, et convient à des conditions industrielles complexes.

4. Stabilité opérationnelle à long terme

Par rapport aux méthodes d’étanchéité traditionnelles, la structure d’étanchéité par brasage présente un risque de défaillance nettement inférieur lors d’un fonctionnement à long terme.

III. Caractéristiques de conception structurelle des composants de traversée sous vide pour fibres optiques

Le composant de traversée sous vide optique basé sur la technologie d’étanchéité par brasage céramique-métal permet d’intégrer la transmission optique et l’isolation sous vide grâce à une conception structurelle précise.

Sa structure centrale se compose généralement de :

• Un isolant céramique à haute résistance (pour assurer une barrière hermétique au niveau du cœur)

• Une structure à bride métallique (pour l’intégration au système et la fixation mécanique)

• Un canal d’alignement précis de la fibre optique (pour garantir une transmission du signal à faibles pertes)

• Une interface d’étanchéité par brasage (pour obtenir une connexion hermétique permanente)

Cette structure assure non seulement l’intégrité du vide, mais garantit également que le signal optique peut traverser l’interface d’encapsulation de manière stable, sans atténuation significative.

IV. Domaines d’application typiques

Ce type de composants de traversée sous vide pour fibre optique par brasage céramique-métal est largement utilisé dans des domaines techniques de pointe, notamment :

• Équipements de fabrication de semi-conducteurs

Utilisés pour les systèmes de gravure (Etching), de dépôt (Deposition) et de surveillance des chambres à vide, permettant la détection optique et le retour d’information sur le processus.

• Systèmes optiques et laser sous vide poussé

Utilisés pour le diagnostic laser, la mesure optique et les systèmes d’introduction de trajet optique de haute précision.

• Appareils d’expérimentation sous vide et à plasma

Adaptés aux chambres de réaction à plasma complexes et aux équipements sous vide de recherche.

• Systèmes de dépôt de couches minces et de revêtement sous vide

Utilisés pour la surveillance des processus et l’acquisition de signaux optiques, améliorant ainsi la précision du contrôle des processus.

Traversées de fibres optiques brasées céramique-métal

V. Résumé des avantages techniques

Par rapport à la méthode traditionnelle d’introduction de signaux sous vide, cette gamme de produits présente les avantages suivants :

• Excellente fiabilité de l’étanchéité sous vide

• Performances de transmission stables et à faibles pertes des signaux optiques

• Adaptés aux environnements de vide poussé et d’ultra-vide

• Forte résistance aux chocs thermiques et stabilité opérationnelle à long terme

• Compatibilité avec les exigences des équipements de semi-conducteurs et de recherche de pointe

VI. Perspectives du secteur : tendances de développement de l’optique sous vide poussé et des technologies d’encapsulation avancées

À mesure que les équipements de semi-conducteurs et les équipements sous vide haut de gamme continuent d’évoluer vers une intégration plus poussée et une fiabilité accrue, la demande en matière de transmission stable des signaux optiques dans un environnement sous vide ne cesse de croître.

01 Tendance à l’intégration de systèmes sous vide multifonctionnels

Les équipements modernes passent des chambres de traitement individuelles à des plateformes intégrées multifonctionnelles, ce qui impose des exigences plus élevées aux interfaces de détection optique et de transmission de signaux.

02 Le brasage céramique-métal s’impose comme une méthode d’encapsulation clé

Grâce à son excellente étanchéité à l’air et à sa stabilité à long terme, le brasage céramique-métal est devenu une voie technique importante pour l’encapsulation sous vide à haute fiabilité.

03 Expansion des applications de détection optique dans les équipements sous vide

L’utilisation des fibres optiques dans la fabrication de semi-conducteurs, les systèmes à plasma et les équipements de recherche ne cesse de croître, ce qui favorise la normalisation des interfaces optiques sous vide.

VII. Conclusion

Le scellement par brasage céramique-métal des composants de traversée optique sous vide est un élément clé des systèmes optiques et sous vide haut de gamme. En associant des matériaux céramiques de pointe à une technologie d’étanchéité de précision, et grâce au brasage céramique-métal et à la conception intégrant des fibres optiques, cette technique permet une transmission stable et à faibles pertes des signaux optiques dans des environnements de vide poussé et d’ultra-vide. Innovacera propose des composants sur mesure issus du brasage céramique-métal. N’hésitez pas à nous contacter pour plus d’informations à l’adresse [email protected].
