Chauffage céramique PTC ou MCH : comment choisir le bon allumeur industriel

{{{sourceTextContent.subTitle}}}

Réchauffeur PTC ou réchauffeur céramique MCH : lequel choisir pour votre allumeur industriel ?

{{{sourceTextContent.description}}}

Dans les systèmes industriels de chauffage à haute température et d’allumage pour la combustion de biomasse, les allumeurs en céramique remplacent progressivement les solutions traditionnelles de chauffage à fil résistif en nickel-chrome. La technologie de chauffage céramique surpasse les solutions traditionnelles en termes de vitesse de chauffage, de rendement énergétique et de durée de vie.

Les éléments chauffants PTC et les éléments chauffants métallo-céramiques MCH constituent les deux principales technologies de chauffage disponibles sur le marché. Ils se distinguent par leurs structures matérielles, leurs mécanismes de contrôle de la température, leurs températures maximales admissibles et leurs domaines d’application. Ces différences fondamentales ont une influence considérable sur les performances d’allumage des équipements, la stabilité des systèmes et les coûts de maintenance à long terme.

I. Principe de fonctionnement des éléments chauffants PTC

Les éléments chauffants PTC (à coefficient de température positif) utilisent de la céramique semi-conductrice à base de titanate de baryum (BaTiO₃) comme matériau principal, caractérisée par une augmentation significative de la résistance lorsque la température augmente.

Leur fonctionnement est le suivant :

• Phase de démarrage à froid : faible résistance, courant élevé, chauffage rapide

• Processus de chauffage : à mesure que la température augmente, la résistance augmente rapidement, ce qui entraîne une baisse automatique de la puissance

• Phase d’équilibre thermique : le système fonctionne de manière stable dans une certaine plage de température

Les matériaux PTC offrent une fonctionnalité d’autolimitation de la température grâce à leurs propriétés physiques intrinsèques ; ils ne nécessitent donc généralement pas de systèmes externes complexes de contrôle de la température, ce qui garantit une sécurité élevée et une grande facilité d’utilisation.

Cependant, leurs performances thermiques ont une limite supérieure bien définie. Les éléments PTC classiques en titanate de baryum fonctionnent généralement de manière stable dans une plage de température comprise entre 250 et 300 ℃ ; lorsque la température dépasse environ 350 ℃, une dérive de résistance, voire une défaillance du matériau, peut se produire. Ils sont donc plus adaptés aux applications de chauffage à température constante de moyenne à basse température et ont du mal à répondre aux exigences d’allumage à haute température.

II. Principe de fonctionnement du réchauffeur métallo-céramique (MCH)

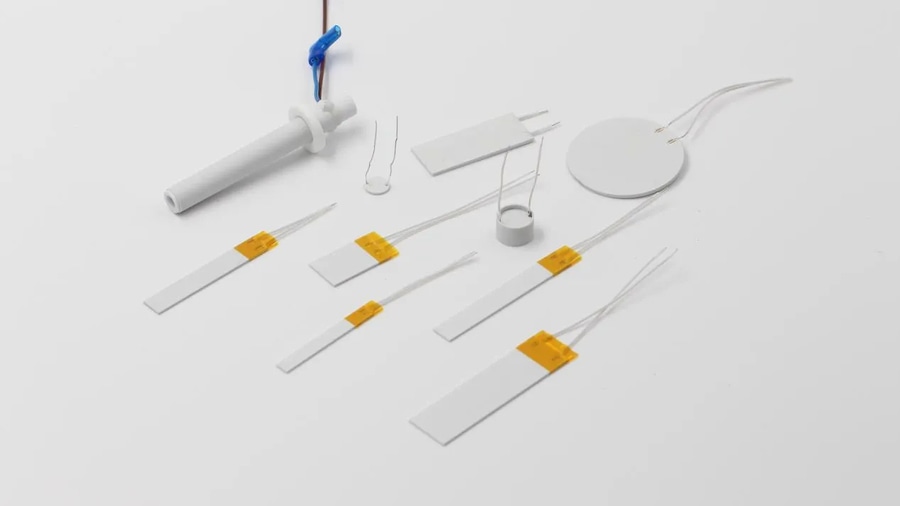

Le MCH (élément chauffant métal-céramique) est un élément chauffant céramique intégré fabriqué selon un procédé de co-cuisson à haute température.

Sa structure type est la suivante :

Substrat céramique en alumine (Al₂O₃) ou en nitrure de silicium (Si₃N₄) de haute pureté + circuit chauffant résistif métallique

Le processus de fabrication comprend généralement les étapes suivantes :

Les motifs des circuits sont formés par sérigraphie à l’aide de pâtes résistives métalliques à haut point de fusion, telles que le tungstène, le molybdène et le manganèse, qui sont ensuite stratifiées avec des feuilles de céramique crue en plusieurs couches. Après une cuisson conjointe à haute température, on obtient une structure dense et intégrée, permettant une solution d’encapsulation monolithique à chauffage électrique.

Dans les applications industrielles haut de gamme d’allumage, des substrats en nitrure de silicium peuvent également être choisis pour améliorer encore la résistance aux chocs thermiques et la stabilité à haute température.

Caractéristiques clés du MCH :

• Densité de puissance élevée : environ 30 à 50 W/cm²

• Vitesse de chauffage rapide : capable d’atteindre plus de 700 °C en peu de temps

• Large plage de températures : les produits de qualité industrielle fonctionnent de manière stable entre 700 et 1 000 ℃

• Rendement thermique élevé : répartition uniforme de la chaleur et faibles pertes d’énergie

• Longue durée de vie : circuit de chauffage encapsulé dans de la céramique, offrant une forte résistance à l’oxydation

Il convient de noter que le MCH ne possède pas en soi les caractéristiques d’autolimitation de température des matériaux PTC et nécessite généralement un circuit externe de contrôle ou de protection de la température pour assurer une régulation précise de la température et la sécurité du système.
