Dans les domaines des semi-conducteurs, de l'optique et de la fabrication électronique de haute précision, le serrage stable des pièces et leur transfert sans dommage ont toujours constitué des étapes critiques du processus. À mesure que la précision des procédés ne cesse de s'améliorer, les limites des mandrins à vide traditionnels en métal poreux en termes d'uniformité, de propreté et de stabilité à long terme sont devenues de plus en plus évidentes, ce qui a conduit au développement et à l'application d'une nouvelle génération de mandrins à vide microporeux composites céramique-métal.

Ce type de ventouse à vide utilise généralement une céramique microporeuse haute performance comme couche fonctionnelle d’adsorption, intégrée à une structure de base à bride métallique dans une conception unifiée afin d’obtenir une optimisation synergique des performances et de la résistance structurelle.

01 Le rôle clé de la surface d’adsorption en céramique microporeuse

Sur la face d’adsorption, le produit utilise des matériaux céramiques microporeux à base d’alumine (Al₂O₃) ou de carbure de silicium (SiC) de haute pureté, qui sont frittés avec précision pour former une structure microporeuse uniformément répartie. Cette structure permet :

• Une répartition uniforme de la pression sous vide, évitant ainsi toute concentration localisée de contraintes

• Un support d’adsorption stable et sans rayures pour les plaquettes, le verre et les matériaux en couche mince

• Une grande propreté de surface, réduisant le risque de contamination par des particules

Par rapport aux matériaux métalliques poreux traditionnels, les céramiques microporeuses offrent des performances supérieures en termes d’uniformité de la taille des pores et de stabilité de surface. Cependant, une optimisation doit encore être réalisée par la conception du système en fonction des différentes conditions de processus et des environnements d’application.

Disques en céramique microporeuse au carbure de silicium

02 Conception du renfort structurel de la base à bride métallique

Dans la conception structurelle, la couche de céramique microporeuse est liée à la base à bride métallique via une technologie de brasage sous vide poussé, formant ainsi une unité d’adsorption sous vide intégrée. Le composant métallique remplit les fonctions suivantes :

• Assurer une résistance mécanique élevée et une bonne résistance aux chocs

• Améliorer la compatibilité globale de l’installation et des interfaces

• Optimiser le circuit d’étanchéité au vide afin de réduire les risques de fuite

Cette conception composite — « surface fonctionnelle en céramique + cadre structurel métallique » — garantit une excellente stabilité structurelle et une grande fiabilité dans les scénarios de manutention automatisée et d’utilisation à haute fréquence.

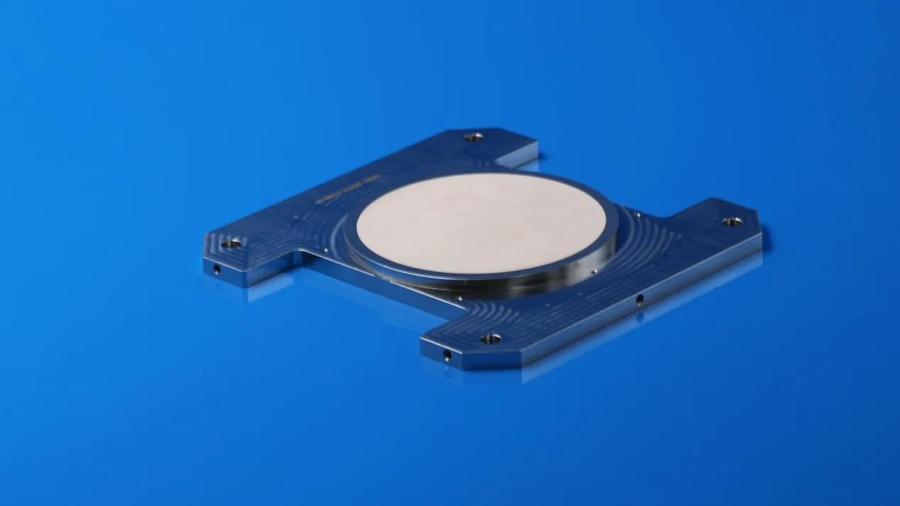

Ventouse sous vide en alumine microporeuse

03 Analyse comparative entre les ventouses métalliques traditionnelles et les ventouses en composite céramique


Afin de démontrer de manière plus intuitive les avantages technologiques de la nouvelle génération de ventouses à structure composite, en tenant compte des exigences de l’industrie de la fabrication de précision, les performances essentielles des deux principaux types de ventouses sous vide sont comparées afin de répondre clairement aux besoins de sélection pour différents scénarios de production :

Critère de performance Ventouse métallique poreuse traditionnelle Ventouse microporeuse en composite céramique-métal
Uniformité des pores Écarts importants et répartition inégale, entraînant facilement des différences de dépression locales Disposition uniforme des micropores et grande homogénéité, permettant d’obtenir une dépression stable sur toute la surface
Propreté de la surface Sujette à l’oxydation et au détachement de débris, ce qui présente un risque de contamination par des particules métalliques Surface céramique chimiquement inerte sans précipitation d’impuretés, adaptée aux ateliers exigeant une grande propreté
Résistance à l’usure Faible dureté de surface, susceptible de s’user, de se déformer et de voir ses pores obstrués en cas d’utilisation prolongée Surface céramique à haute dureté, résistante à l’usure et au vieillissement, durée de vie considérablement prolongée
Adaptabilité aux pièces Rayure facilement les tôles fines et les plaquettes, provoquant le gauchissement des pièces ultra-minces Surface lisse et délicate pour un serrage sans dommage, compatible avec diverses pièces fines de précision
Stabilité structurelle Sujette à la déformation et aux fuites d’air en cas de fonctionnement à haute fréquence sur le long terme, avec une stabilité insuffisante Structure composite céramique-métal intégrée offrant une forte résistance aux chocs et une étanchéité à l’air
Scénarios d’application Traitement général, scénarios de production de masse à faible niveau de propreté et rentables Procédés de haute précision pour les semi-conducteurs, l’optique et l’électronique de précision haut de gamme

04 Valeur d’application dans la fabrication de précision

Les ventouses microporeuses en composite céramique-métal sont largement utilisées dans les domaines suivants :

• Processus de manipulation et d’alignement des plaquettes de semi-conducteurs

• Traitement des substrats d’écrans plats (LCD/OLED)

• Fixation pour le meulage et le polissage de lentilles optiques

• Usinage de haute précision de matériaux céramiques et de couches minces

Dans les applications pratiques, les différents dispositifs ont des exigences variables en matière d’uniformité d’adsorption, de propreté et de stabilité opérationnelle à long terme. Ce type de produit est généralement utilisé comme l’un des composants fonctionnels clés des systèmes de serrage sous vide.

Conclusion

Avec les progrès continus des technologies de fabrication des semi-conducteurs et de fabrication de précision, la technologie de préhension sous vide évolue progressivement vers des structures composites en céramique. Les ventouses microporeuses en composite céramique-métal, grâce à une conception synergique des matériaux et de la structure, offrent une solution d’adsorption plus stable et plus propre pour les processus de fabrication de haute précision.

INNOVACERA propose des solutions personnalisées de ventouses microporeuses en céramique, adaptées aux besoins spécifiques des applications de ses clients. Ces solutions couvrent divers systèmes de matériaux, tels que l’alumine et le carbure de silicium, ainsi que différentes conceptions structurelles, afin de répondre aux exigences variées des équipements destinés aux semi-conducteurs, à l’optique et à l’automatisation de précision. N’hésitez pas à nous contacter pour plus d’informations.
