Comment choisir une traversée de vide en céramique : Le guide complet de sélection

{{{sourceTextContent.subTitle}}}

Traversée à vide en céramique

{{{sourceTextContent.description}}}

Qu'est-ce qu'une traversée de vide en céramique ?

La traversée céramique du vide est un composant d'étanchéité céramique-métal. Il s'agit d'un connecteur hermétique qui permet à l'énergie électrique, aux signaux, aux mouvements ou aux fluides de passer en toute sécurité à travers la paroi d'une chambre à vide. Elle utilise la céramique à 95 % d'alumine comme isolant pour réaliser l'étanchéité au vide, et constitue un composant essentiel dans de nombreux appareils à vide.

Il est largement utilisé dans :

Les équipements pour semi-conducteurs
Chambres à vide
Systèmes à haute tension
Applications de plasma et de faisceaux d'ions
Guide de sélection des traversées étape par étape

1. Définir la tension requise (kV)

Jusqu'à 10kV → applications standard
Jusqu'à 12kV+ → systèmes à haute tension

Exemple :

Si vous recherchez une bride CF pour traversée de vide haute tension de 12kV→ envisagez des modèles 12kV à 8 broches

2. Déterminer le courant (ampères)

Multibroches → courant plus faible par broche
Moins de broches → capacité de courant plus élevée

Exemple :

Besoin d'un courant élevé de 30A → choisir une traversée à 4 broches
Besoin de signaux multiples → choisir une traversée à 8 broches
3. Nombre de broches (signal vs puissance)

Cas d'utilisation Recommandation
Acheminement de signaux complexes 8 broches
Transmission de puissance élevée 4 broches
4. Type de bride (compatibilité)

La plupart des systèmes utilisent des brides CF (CF2.75 , CF35)

Si les utilisateurs recherchent :
"connecteur de traversée de vide CF2.75"
→ assurer une correspondance exacte avec la bride

5. Sélection du matériau du conducteur

Matériau Quand utiliser
Cuivre Conductivité élevée / systèmes d'alimentation
Molybdène Haute température / environnements difficiles
6. Niveau de vide (HV / UHV)

HV → étanchéité standard
UHV → nécessite un brasage céramique-métal
Erreurs courantes lors de la sélection des traversées

Ignorer le courant nominal (risque de surchauffe)
Choix d'une mauvaise taille de bride
Ne pas tenir compte des limites de température
Utilisation d'une traversée de signal pour des applications de puissance
Produits recommandés

Pour les applications haute tension et multibroches

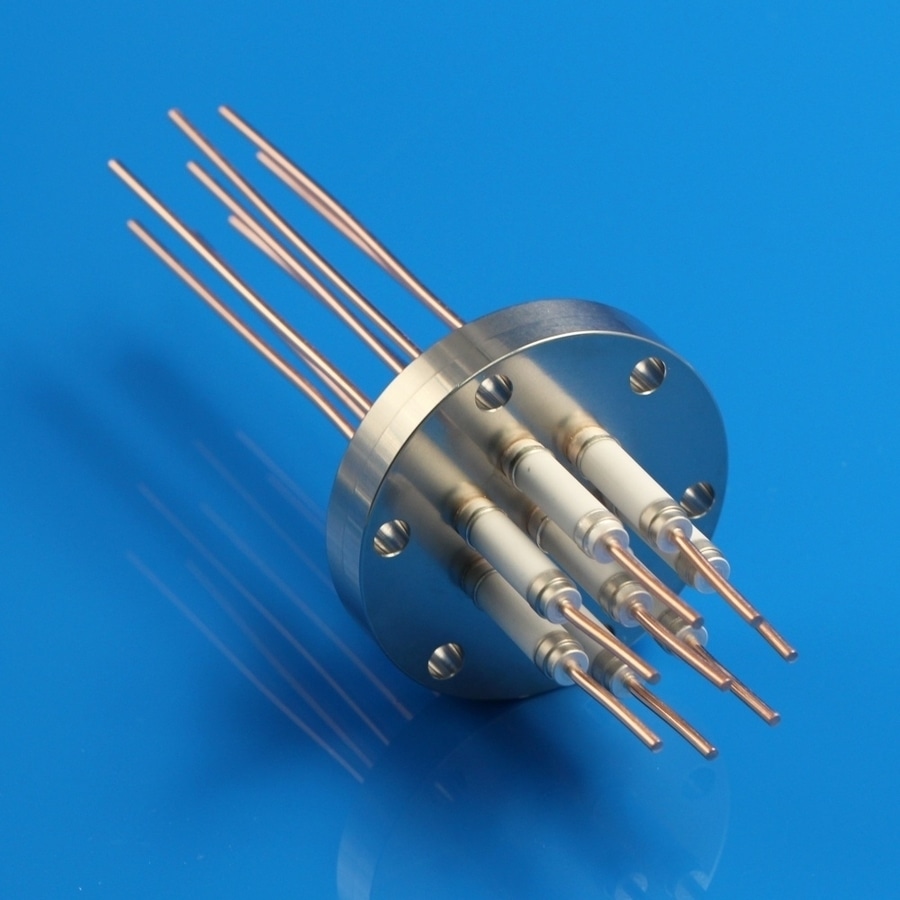

traversée céramique 8 broches 12kV

Idéal pour les semi-conducteurs et les systèmes UHV
Supporte 12kV / 28A
Pour les systèmes d'alimentation à courant élevé

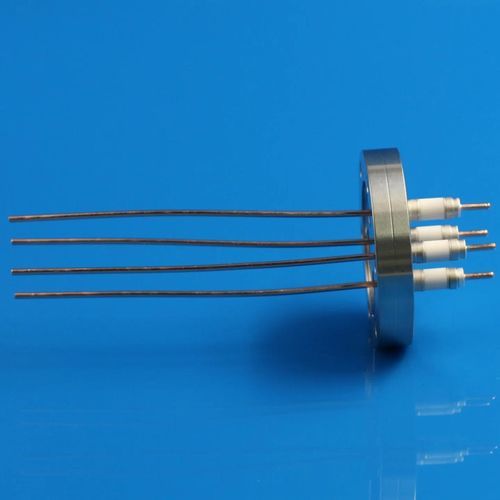

traversée 4 broches 10kV 30A pour courant fort

Optimisée pour la fourniture de puissance
Jusqu'à 30A par conducteur
Pour les applications à courant élevé et multibroches

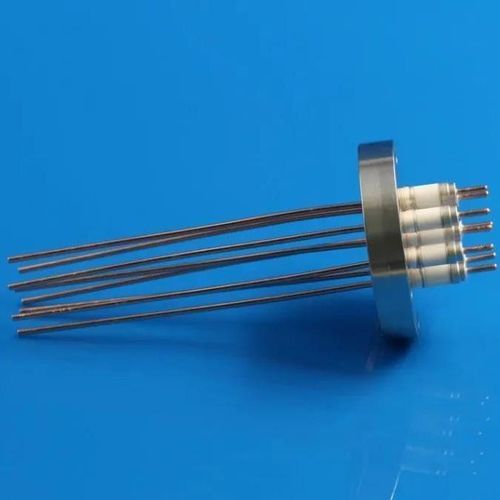

traversée céramique 8 broches 30A 10kV

Idéal pour les systèmes UHV
Jusqu'à 30A par conducteur
