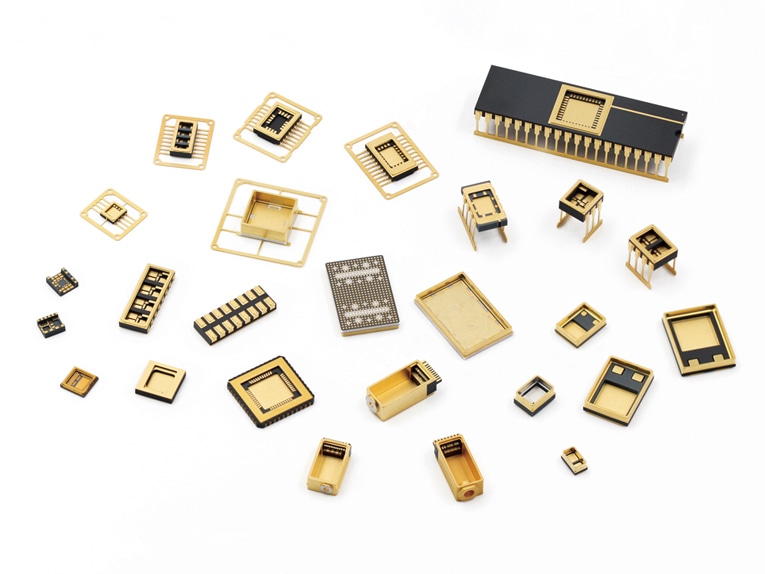

Boîtiers d'emballage en céramique d'alumine de haute précision : Déverrouiller l'emballage à haute fiabilité pour les appareils électroniques haut de gamme

{{{sourceTextContent.subTitle}}}

Emballage en céramique d'alumine

{{{sourceTextContent.description}}}

À l'ère de l'évolution rapide vers l'intégration à haute densité, la puissance de sortie élevée et la conception miniaturisée de la technologie électronique, les boîtiers d'emballage servent de "noyau de protection" et de "support de performance" des appareils électroniques. La qualité de ces composants d'emballage exerce une influence décisive sur la stabilité opérationnelle, la durée de vie et l'adaptabilité des applications des appareils électroniques correspondants. Elle peut être considérée comme l'un des indicateurs clés qui dominent les performances globales et la fiabilité des appareils. En particulier dans les domaines stratégiques fondamentaux tels que les circuits intégrés, les communications optiques, les dispositifs à micro-ondes et l'électronique automobile, les exigences de performance pour les boîtiers d'emballage deviennent de plus en plus rigoureuses et exigeantes. Des indicateurs spécifiques tels que l'herméticité, l'isolation électrique, l'efficacité de la dissipation thermique, la capacité d'antiparasitage électromagnétique et la précision du traitement dimensionnel sont tous soumis à des normes techniques plus strictes. Les boîtiers d'emballage en céramique d'alumine de haute précision, grâce à leurs propriétés matérielles inhérentes exceptionnelles, à leurs processus de fabrication matures et contrôlables, ainsi qu'à leurs séries de produits diversifiées et complètes, se sont progressivement imposés comme la solution optimale pour répondre aux exigences d'emballage avancées des appareils électroniques haut de gamme. Ces avantages leur permettent de fournir un support d'emballage stable et fiable pour les composants électroniques de pointe, donnant ainsi un élan continu au développement durable et de haute qualité de l'industrie de l'information électronique.https://www.innovacera.com/news/high-precision-alumina-ceramic-packaging-enclosures-unlocking-high-reliability-packaging-for-high-end-electronic-devices.html

1. Propriétés des matériaux de base : Les avantages multiples stimulent les améliorations de l'emballage

Les boîtiers d'emballage en céramique d'alumine de haute précision utilisent la céramique d'alumine de haute pureté comme matériau de base. Au cours du processus de préparation, ces substrats sont produits grâce à un dosage strict et précis des ingrédients ainsi qu'à des procédures spécialisées de frittage à haute température. Ces méthodes de préparation avancées permettent de former une microstructure interne très dense et uniformément répartie. En conséquence, le produit final intègre une variété de propriétés globales supérieures couvrant les aspects de performance électrique, mécanique et thermique.

Isolation électrique supérieure : La fraction massique d'alumine dans le substrat céramique est contrôlée dans une fourchette de 92% à 93%. À une température ambiante standard de 20℃, la résistivité volumique du matériau peut atteindre 10¹⁴ Ω-cm. Même lorsqu'il est exposé à un environnement à haute température de 300℃, il conserve un niveau d'isolation stable de 10¹⁰ Ω-cm. Lorsque la température monte à 500℃, la résistivité volumique reste de 10⁸ à 10⁹ Ω-cm. Cette performance d'isolation excellente et stable peut isoler efficacement les interférences électromagnétiques externes. Elle peut également prévenir les risques de court-circuit interne du système de circuit. Cela permet d'assurer une protection électrique fiable et durable des principaux composants fonctionnels tels que les puces de circuits intégrés. Par conséquent, ce matériau est particulièrement adapté aux exigences d'emballage des appareils électroniques à haute fréquence et à haute tension.

Excellente résistance mécanique : La résistance à la flexion du substrat en céramique d'alumine peut être maintenue de manière stable à 400 MPa. Il présente une résistance exceptionnelle aux chocs mécaniques et aux vibrations périodiques. Cela permet à la structure de l'emballage de résister efficacement aux diverses forces externes rencontrées lors du transport, de l'assemblage et de l'utilisation de l'appareil. Il peut réduire de manière significative la probabilité de déformation structurelle ou de fracture. Parallèlement, le matériau lui-même présente une dureté extrêmement élevée et une excellente résistance à l'usure. Ces caractéristiques permettent de maintenir l'intégrité structurelle de l'enveloppe de l'emballage pendant une longue période de service. Elles permettent également de prolonger efficacement la durée de vie de l'ensemble de l'appareil électronique.

Dissipation efficace de la chaleur et stabilité thermique : La conductivité thermique du substrat céramique peut atteindre 18 à 20 W/(m-K). Cette conductivité thermique permet une conduction et une dissipation rapides et efficaces de la chaleur générée par la puce en fonctionnement continu. Elle permet d'éviter efficacement la dégradation des performances ou la réduction de la durée de vie causée par une surchauffe locale à l'intérieur du dispositif. Le coefficient de dilatation thermique du matériau est régulé et contrôlé avec précision. Dans la plage de température de 40℃ à 400℃, son coefficient de dilatation thermique est de 6,7 à 7×10-⁶/℃. Dans la gamme de température de 400℃ à 800℃, le coefficient de dilatation thermique est de 6,9 à 7,2×10-⁶/℃. Cette valeur correspond parfaitement aux caractéristiques de dilatation thermique des puces, des fils métalliques et des autres composants connectés. Un tel degré d'adaptation peut réduire efficacement la concentration de stress thermique générée lors de cycles répétés de haute et basse température. Il réduit également considérablement le risque de fissuration ou de séparation de l'interface de la structure de l'emballage.

Performance diélectrique stable : À la fréquence d'essai de 1 MHz, la constante diélectrique du matériau se maintient entre 9 et 10. La valeur de la tangente de perte diélectrique n'est que de 4×10-⁴. Ces excellentes propriétés diélectriques peuvent réduire efficacement la perte d'énergie et l'atténuation du signal pendant la transmission à grande vitesse. Elles peuvent garantir pleinement la qualité de la communication et l'intégrité stricte du signal des dispositifs à haute fréquence. Par conséquent, ce matériau peut s'adapter aux scénarios de transmission de signaux à grande vitesse, y compris la communication par micro-ondes, la communication optique et d'autres domaines connexes.

2. Processus de fabrication de précision : Contrôle de la qualité et de la précision de l'ensemble du processus

Les excellentes performances des boîtiers d'emballage en céramique d'alumine résultent d'une fabrication précise et d'un contrôle strict de la qualité tout au long du processus. Le processus de production englobe plusieurs procédés de base, chacun d'entre eux faisant l'objet d'un contrôle de haute précision.

Processus de production de base : De la coulée du ruban, du découpage, du perçage, du remplissage des trous et de la sérigraphie à l'ouverture de la cavité, au laminage, au pressage, à la découpe, au frittage, puis à la métallisation, au nickelage, au montage et au brasage, et au plaquage d'or, une chaîne de production indépendante complète est formée. Tous les processus sont étroitement liés, ce qui garantit la stabilité de la structure et des performances du produit grâce à un équipement professionnel et à l'expérience technique.

Contrôle de la précision des dimensions : Les dimensions extérieures sont comprises entre 2 et 100 mm. La tolérance des dimensions courantes (5 mm~75 mm) est contrôlée avec précision à ±1 %, et la tolérance des dimensions spécialement personnalisées peut être contrôlée à ±0,6 %. En termes d'épaisseur, les produits conventionnels sont de 0,8 mm~4,0 mm avec une tolérance de ±3 %, tandis que les produits minces spéciaux peuvent être aussi minces que 0,4 mm avec une tolérance de ±2 % seulement. L'épaisseur minimale d'une couche est de 0,1 mm avec une tolérance de ±0,01 mm.

Précision du traitement de la structure interne : Le diamètre minimum des trous peut atteindre 0,08 mm avec une tolérance de ±0,01 mm, et la tolérance des diamètres de trous conventionnels (0,13 mm~0,42 mm) est également maintenue à ±0,01 mm. L'espacement des trous et la distance entre le trou et le bord respectent strictement la norme minimale de 3 fois le diamètre du trou afin de garantir la stabilité structurelle. La déviation de la position de l'interface ne dépasse pas ±0,015 mm afin de garantir une connexion précise du circuit.

Normes du processus de métallisation : La largeur minimale des lignes peut atteindre 0,05 mm avec une tolérance de ±10 %, et l'espacement minimal des lignes est de 0,05 mm avec une tolérance de ±0,01 mm. La couche métallique est traitée par nickelage, dorure et autres procédés. Elle présente une épaisseur uniforme, une excellente conductivité et une résistance à l'oxydation, répondant ainsi aux besoins de soudage et d'utilisation à long terme des appareils.

3. Diverses séries de produits : Adaptation précise aux besoins multi-scénarios

Les boîtiers d'emballage en céramique d'alumine forment une série complète de produits couvrant différents scénarios d'application, dont cinq types principaux. Chaque série de produits est optimisée pour des besoins spécifiques, s'adaptant à l'emballage de divers appareils électroniques.

Boîtier de petite taille en céramique (CSOP) : Il adopte une structure miniaturisée et des fils en forme d'aile, avec de faibles contraintes et une forte résistance aux chocs mécaniques. Il prend en charge plusieurs pas de câblage tels que 1,27 mm, 1,00 mm et 0,80 mm, avec un nombre de câblages allant de 4 à 56. La taille de la cavité et les dimensions externes peuvent être personnalisées de manière flexible. Il est largement utilisé dans l'emballage de divers circuits intégrés à haute fiabilité et de composants de précision, et convient particulièrement aux scénarios exigeant à la fois volume et stabilité.

Boîtier céramique à faible encombrement (CSOP)

Boîtier de puissance à montage en surface en céramique (SMD) : Il se caractérise par une forte capacité de courant conducteur, un dissipateur thermique de grande surface dans la zone de collage de la puce et d'excellentes performances en matière de dissipation de la chaleur. Le nombre de fils est de 2~3, et la taille de la cavité varie de 2,60mm×2,60mm à 10,00mm×9,60mm. Il s'agit d'un choix d'emballage idéal pour les dispositifs à micro-ondes, les oscillateurs à cristaux et les dispositifs d'oscillation à cristaux, qui s'adapte à la dissipation de la chaleur et aux besoins de performance des dispositifs à haute puissance.

Boîtier de puissance à montage en surface en céramique (SMD)

Boîtier céramique double en ligne (CDIP) : Adopte une conception à deux fils en ligne, avec un nombre de fils allant de 4 à 40 et des pas couvrant 0,8 mm, 2,54 mm, et d'autres spécifications. Les formes de scellement comprennent le scellement plat et le scellement à l'étain doré. Il convient à l'emballage de divers circuits intégrés, optocoupleurs, MEMS et autres produits peu exigeants en termes de nombre de fils et de densité d'assemblage, et se caractérise par une installation pratique et une forte compatibilité.

Support de puce sans plomb en céramique/boîtier plat quadruple sans plomb (CLCC/CQFN) : Il présente de faibles paramètres parasites et un volume compact, et prend en charge les structures de sortie double face et quadruple face. Le pas des fils est de 1,27 mm, 1,00 mm, 0,50 mm, etc., et le nombre de fils varie de 4 à 48. Il s'adapte aux besoins de montage en surface à haute densité des circuits VLSI, ASIC, ECL et autres, largement utilisés dans les dispositifs de circuits à haute intégration.

Porte-puce en céramique sans plomb/boîtier plat quadruple sans plomb (CLCC/CQFN)

Boîtier pour dispositif de communication optique (ROSA/TOSA) : spécialement conçu pour le domaine de la communication optique, il se caractérise par une étanchéité et une fiabilité élevées et peut répondre aux exigences de plusieurs taux d'application allant de 10 GHz à 400 GHz. Il convient à divers dispositifs optoélectroniques de transmission et de réception, à des modules de commutation optique et à des lasers de grande puissance, garantissant ainsi la stabilité de la transmission des communications optiques.

Ensemble de dispositifs de communication optique (ROSA/TOSA)

4. Vastes domaines d'application : Favoriser le développement de haute qualité de l'industrie électronique

Grâce à leurs nombreux avantages, les boîtiers en céramique d'alumine ont été profondément intégrés dans divers secteurs industriels clés, devenant ainsi un composant clé indispensable des appareils électroniques haut de gamme.

Dans le domaine du contrôle industriel, ces composants d'emballage haute performance conviennent parfaitement à l'assemblage et à la protection de divers circuits intégrés et composants fonctionnels de précision, car ils peuvent maintenir des performances de fonctionnement très stables dans des environnements d'application industrielle complexes et difficiles, tandis que leur capacité anti-interférence exceptionnelle peut garantir efficacement le fonctionnement continu et stable à long terme d'équipements industriels clés ; dans le domaine de l'électronique automobile, ces produits d'emballage possèdent une excellente résistance aux chocs répétés à haute et basse température et aux fortes vibrations mécaniques, ce qui leur permet de maintenir l'intégrité structurelle et la stabilité fonctionnelle dans des conditions de travail sévères sur les véhicules, et par conséquent, ils peuvent fournir une protection d'emballage sûre, stable et très fiable pour les puces montées sur les véhicules, les capteurs de haute précision et d'autres composants électroniques essentiels. Dans le domaine des communications optiques, les boîtiers ROSA/TOSA prennent en charge les transmissions à grande vitesse, contribuant ainsi à l'amélioration de la technologie des communications optiques. Dans des domaines tels que les appareils à micro-ondes et les oscillateurs à cristaux, la dissipation efficace de la chaleur et les performances conductrices des produits de la série SMD garantissent la stabilité des performances de l'appareil.

Avec la popularisation continue de technologies telles que la 5G, l'intelligence artificielle et l'Internet des objets, les appareils électroniques auront des exigences de plus en plus élevées en matière de performance des boîtiers d'emballage. Les boîtiers d'emballage en céramique d'alumine dépasseront les limites de performance de la miniaturisation, de la dissipation thermique élevée et de l'étanchéité à l'air élevée grâce à l'optimisation de la formule des matériaux, à l'amélioration des processus et à l'innovation structurelle, apportant un soutien plus fort au développement innovant de l'industrie de l'information électronique, aidant davantage d'appareils électroniques haut de gamme à améliorer leurs performances et à étendre leur scénario. Contactez [email protected] pour plus d'informations.
