Isolateurs céramiques filetés M3 pour les répulseurs d'ions et les systèmes de vide à haute tension

{{{sourceTextContent.subTitle}}}

source d'ions tube isolateur

{{{sourceTextContent.description}}}

Les canons à électrons et les sources d'ions fonctionnent dans des conditions difficiles : haute tension, températures élevées et vide ultra poussé. C'est particulièrement vrai pour les isolateurs des répulseurs d'ions, un composant clé de l'interface où une isolation électrique fiable et un scellement étanche au vide sont des impératifs.

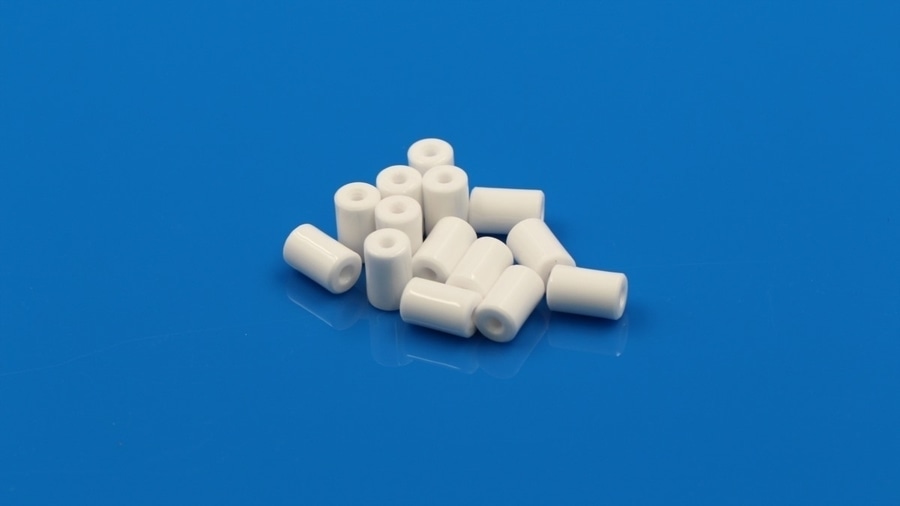

Nos tubes en céramique d'alumine émaillée avec filetage interne de précision - conçus comme des tubes en céramique pour répulseurs d'ions - sont spécialement conçus pour ces applications difficiles. En tant que partie isolante centrale des assemblages d'isolateurs de répulseurs, ils s'associent parfaitement aux boulons en alumine, offrant des performances régulières tout en assurant une fixation mécanique solide et une isolation électrique fiable.

Conception sous vide poussé : Un défi technique majeur
Le maintien de l'intégrité du vide à long terme dans les installations à haute tension est un obstacle technique classique. Les isolateurs doivent accomplir trois tâches à la fois : servir de support mécanique, bloquer le courant électrique et assurer l'étanchéité du vide, tout en restant stables en cas de contraintes thermiques et électriques.

Les solutions courantes présentent toutes des risques. Les inserts métalliques peuvent affaiblir l'isolation ; les surfaces céramiques non traitées présentent de minuscules pores microscopiques qui provoquent un dégazage lent et une perte de vide. Même des filetages mal usinés peuvent créer des fuites, entraînant une baisse progressive des performances : pression interne plus élevée, courants de faisceau instables et rendement irrégulier du répulseur d'ions.

Comment nos tubes céramiques filetés M3 résolvent ces problèmes
Nous avons conçu ce composant de A à Z pour résoudre ces problèmes, en combinant une sélection de matériaux sur mesure et un usinage précis pour répondre aux besoins de vide et de tension élevés.

substrat d'alumine à 95
Notre alumine de haute pureté est un choix éprouvé, équilibrant toutes les propriétés clés exigées par ces applications :
- rigidité diélectrique supérieure à 15 kV/mm
- Performances stables même à haute température
- Dégazage très faible - essentiel pour conserver la pureté du vide

Filet interne M3 de précision
Chaque filetage interne M3 est usiné avec une tolérance de 6H, ce qui garantit un ajustement serré et cohérent avec les boulons et les électrodes en alumine M3 standard. Cette précision permet de réduire les défauts d'alignement, de répartir uniformément la force de serrage sur la surface et de réduire le risque de fissuration de la céramique lors de l'installation et de l'utilisation.

Revêtement vitrifié exclusif
Nous fusionnons un émail vitreux à la surface de la céramique, ce qui élimine complètement tous les pores microscopiques. Cela augmente considérablement la rétention du vide et la résistance au cheminement, et crée également une surface chimiquement inerte et facile à nettoyer qui résiste à la contamination et se maintient dans le temps.
