CSOP : Boîtier céramique hermétique pour des applications SMT stables et fiables

{{{sourceTextContent.subTitle}}}

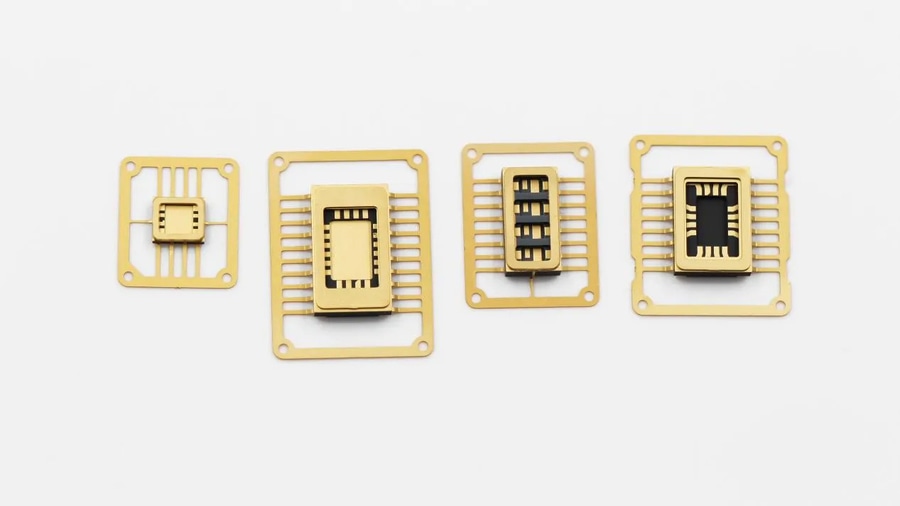

boîtier semi-conducteur en céramique

{{{sourceTextContent.description}}}

Dans les équipements à semi-conducteurs, les systèmes de contrôle industriels et les systèmes électroniques à haute fiabilité, l'emballage n'assure pas seulement les connexions électriques, mais affecte aussi directement la stabilité à long terme de l'appareil à haute température, sous vide ou dans d'autres environnements exigeants. Bien que les boîtiers SOP traditionnels en plastique soient rentables et rapides à produire, ils sont susceptibles de vieillir, de fuir ou de voir leurs performances se dégrader dans des conditions d'humidité et de température élevées, ainsi que dans des conditions de fonctionnement à long terme.
En revanche, les emballages en céramique présentent des avantages inhérents en termes d'étanchéité à l'air, de stabilité des matériaux et de durée de vie. Parmi eux, le Ceramic Small Outline Package (CSOP) est un type de boîtier en céramique qui associe des techniques de fabrication éprouvées à des exigences de montage en surface. Il intègre la grande stabilité des matériaux céramiques et le facteur de forme compact du SOP (Surface Mount Package), et est largement utilisé dans les systèmes électroniques qui ont des exigences élevées en matière de fiabilité et de stabilité des processus.

01 Qu'est-ce qu'une enveloppe de tube céramique CSOP ?
Le CSOP est un boîtier céramique scellé au gaz développé sur la base de la structure SOP (Small Outline Package).
Ses caractéristiques typiques sont les suivantes
- Utilisation de céramiques d'alumine ou de nitrure d'aluminium comme matériau de base.
- Des broches bilatérales ou des pastilles métallisées pour l'assemblage SMT.
- Une cavité interne scellée peut être formée, qui est utilisée pour le montage des puces et le collage des fils.
- L'utilisation de capuchons en céramique ou en métal permet d'obtenir une fermeture étanche aux gaz.
Tout en conservant le facteur de forme familier et le processus de fabrication mature de l'emballage SOP, le CSOP adopte des matériaux céramiques pour améliorer sa stabilité à haute température et sa fiabilité à long terme. Il peut protéger les performances et la durée de vie de la puce dans des environnements difficiles tels que l'humidité, la température ou le vide. Par ailleurs, sa conception compatible avec les trous traversants rend le processus de production plus flexible, permettant un assemblage SMT automatisé et facilitant la réparation et la maintenance du système.

02 Positionnement du CSOP dans le système de tubes en céramique
Dans l'ensemble de la gamme de boîtiers pour tubes céramiques, le CSOP ne vise pas la plus haute densité de broches ou la plus petite taille de boîtier. Il sert plutôt de solution de base et fiable, fournissant un support stable pour les équipements à semi-conducteurs, les modules de contrôle industriels et les systèmes électroniques aérospatiaux.
Par rapport aux formes telles que CLCC et CQFN qui n'ont pas de broches ou qui sont de haute densité, le CSOP met davantage l'accent sur les caractéristiques suivantes :
- Structure mature, avec une vérification suffisante des applications à long terme.
- Il s'adapte mieux à la conception des circuits imprimés et aux processus de soudage.
- Meilleure tolérance aux cycles thermiques et aux contraintes mécaniques.
- Il est plus facile à détecter, à réparer et à entretenir au niveau du système.
Par conséquent, le CSOP est souvent choisi pour les systèmes qui mettent l'accent sur la fiabilité des performances et la fiabilité à long terme, plutôt que de simplement chercher à atteindre les limites de la taille du boîtier ou du nombre de broches.

03 Domaines d'application typiques
Les tubes céramiques CSOP sont couramment utilisés dans les scénarios d'application suivants :
- Fabrication de semi-conducteurs et équipements d'essai : Capteurs et modules de contrôle pour une utilisation à haute température, sous vide ou dans des environnements propres, garantissant une performance stable du dispositif.
- Systèmes de contrôle et de détection industriels : Dans des environnements complexes tels que ceux où règnent la température, l'humidité ou les vibrations, ils assurent une protection étanche à l'air et une stabilité thermique, prolongeant ainsi la durée de vie des modules.
- Matériel aérospatial et électronique à haute fiabilité : Capables de résister aux fluctuations de température, aux variations d'humidité et aux chocs vibratoires, ils garantissent la fiabilité à long terme des composants critiques.
- Boîtier pour puces analogiques, de puissance et de fonctions dédiées : Offre une grande stabilité et une protection étanche, réduit la dérive de température et le bruit, convient aux équipements industriels, médicaux et de recherche.
Dans les applications susmentionnées, la stabilité et la fiabilité à long terme du CSOP sont généralement plus importantes que sa taille ou le nombre de broches.

S'appuyant sur les processus matures de moulage et de métallisation de la céramique d'Innovacera, nos boîtiers CSOP offrent une grande variété d'options de personnalisation : La taille et le nombre de broches peuvent être personnalisés en fonction des besoins du client. Le matériau céramique peut être de l'alumine ou du nitrure d'aluminium. Les schémas de métallisation et de revêtement de surface sont flexibles. Le couvercle peut être en céramique ou en métal pour une protection hermétique complète.
