Spectromètre de masse quadripolaire Composants structurels

{{{sourceTextContent.subTitle}}}

Spectromètre de masse triple quadripôle

{{{sourceTextContent.description}}}

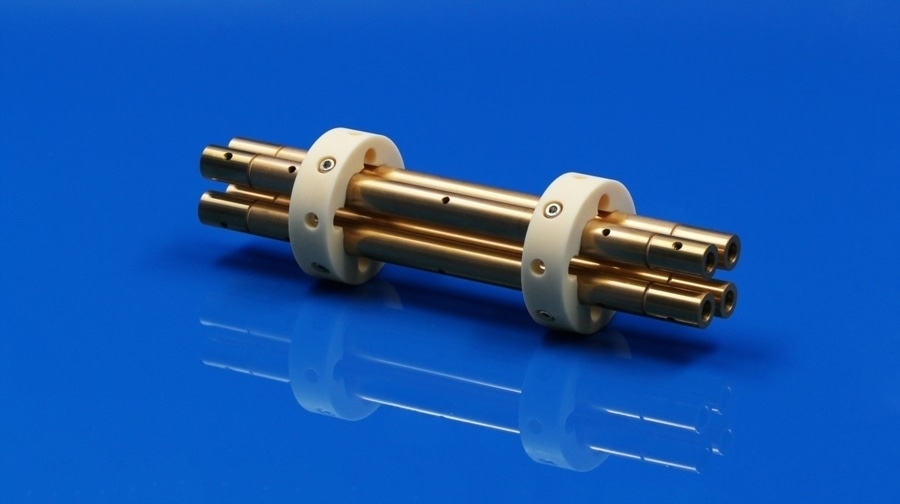

L'anneau quadripolaire, les pièces de support, les supports et les tiges sont les principaux composants structurels de l'analyseur de masse quadripolaire et du filtre de masse quadripolaire. Ils sont largement utilisés dans divers spectromètres de masse quadripolaires et équipements d'analyse de la qualité.

Ces composants sont spécifiquement conçus pour soutenir, positionner et fixer avec précision le groupe quadripolaire. Leur fonction principale est de garantir que les quatre tiges maintiennent des positions géométriques relatives extrêmement strictes et un espacement précis dans un environnement de fonctionnement à long terme de vide poussé et de champ électrique de radiofréquence à haute fréquence. Cela constitue la base mécanique permettant d'obtenir une distribution hyperbolique idéale du champ électrique de surface, une haute résolution, une grande précision de la masse et une excellente répétabilité de l'instrument, qui sont des exigences de performance essentielles d'un système de filtre de masse quadripolaire.

Cette série de produits est fabriquée par un traitement ultra-précis de céramiques spéciales de haute performance (alumine), ce qui permet d'obtenir un équilibre parfait entre :
- une résistance mécanique et une stabilité dimensionnelle exceptionnelles
- Excellentes performances en matière d'isolation électrique
- Excellente compatibilité avec le vide (faible taux de fuite de gaz)
- Traitement de haute précision

Application typique
- Spectromètre de masse quadripolaire
- Spectromètre de masse quadripolaire triple
- Système d'analyse de masse et de filtration ionique
- Instruments analytiques pour la recherche et l'industrie
- Remplacement de spectromètres de masse pour la fabrication et la maintenance

Spécifications techniques :
- Matériaux : Céramique d'alumine de haute pureté (Al₂O₃ ≥ 99 %)
- Précision de traitement : Les tolérances géométriques clés peuvent atteindre le niveau du micromètre (personnalisable selon la conception)
- Résistance à la température : Adapté aux environnements de travail à haute température, répondant aux exigences de stabilité thermique des systèmes de spectrométrie de masse
- Propriétés électriques : Résistivité volumique élevée, excellente rigidité diélectrique et faible perte diélectrique, adaptées aux champs électriques RF à haute fréquence
- Méthode d'installation : Prend en charge le type de tige unique et la structure d'installation complète de la tige quadripolaire (les colliers, les supports et les fixations peuvent être combinés pour l'utilisation)
- Possibilité de personnalisation : Les dimensions, la structure et la méthode d'installation peuvent être personnalisées en fonction des dessins du client ou des exigences du système
